Джакк-уп трубопроводы — HITACHI ZX870H-3

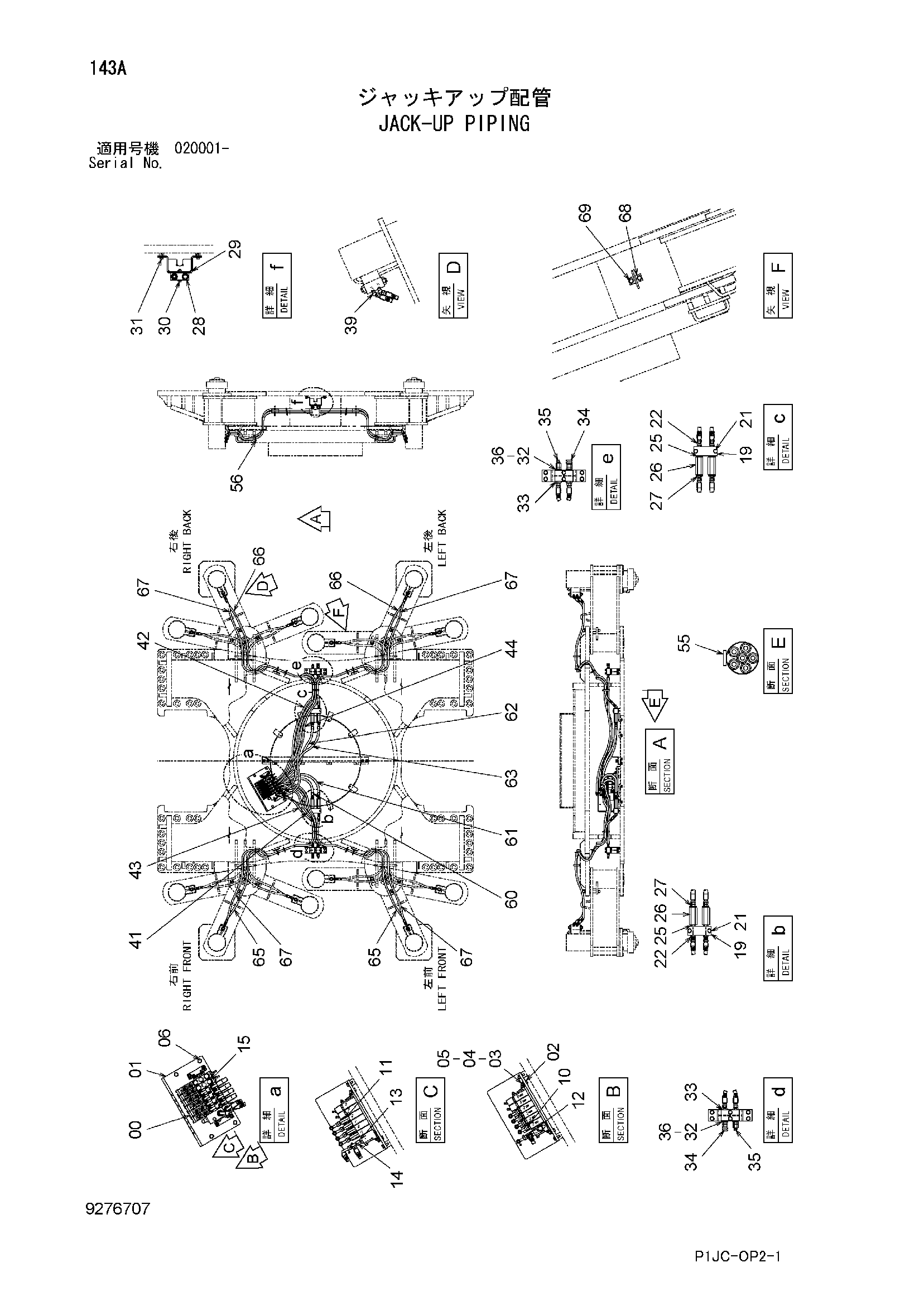

Заводская схема «Джакк-уп трубопроводы» для HITACHI ZX870H-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4613645 | Гидрораспределитель | 1 |
| 01 | 3107715 | Кронштейн | 1 |
| 02 | J901030 | Болт | 4 |
| 03 | J950010 | Гайка | 4 |
| 04 | A590110 | Плоская шайба | 4 |
| 05 | A590910 | Пружинная шайба | 4 |
| 06 | J271030 | Болт с шайбой | 4 |
| 06A | J901030 | Болт | 1 |
| 06B | J222010 | Шайба | 1 |
| 10 | A852133 | Адаптер | 4 |
| 10A | 4509180 | Уплотнительное кольцо | 1 |
| 11 | 4325979 | Адаптер | 4 |
| 11A | 4509180 | Уплотнительное кольцо | 1 |
| 12 | A852443 | Тройник | 1 |
| 12A | 4506418 | Уплотнительное кольцо | 1 |
| 13 | A852143 | Адаптер | 1 |
| 13A | 4506418 | Уплотнительное кольцо | 1 |
| 14 | 4246672 | Соединительный штуцер | 1 |
| 15 | A885003 | Пробка | 4 |
| 15A | 4509180 | Уплотнительное кольцо | 1 |
| 19 | 3099918 | Блок | 2 |
| 21 | J271065 | Болт с шайбой | 4 |
| 21A | J901065 | Болт | 1 |
| 21B | J222010 | Шайба | 1 |
| 22 | A852233 | Угловой штуцер | 4 |
| 22A | 4509180 | Уплотнительное кольцо | 1 |
| 25 | 4483048 | Адаптер | 4 |
| 25A | 4509180 | Уплотнительное кольцо | 2 |
| 26 | 4605959 | Клапан словретур | 4 |
| 27 | A852133 | Адаптер | 4 |
| 27A | 4509180 | Уплотнительное кольцо | 1 |
| 28 | 4352253 | Блок | 2 |
| 29 | 8109059 | Кронштейн | 2 |
| 30 | J271060 | Болт с шайбой | 4 |
| 30A | J901060 | Болт | 1 |
| 30B | J222010 | Шайба | 1 |
| 31 | J271020 | Болт с шайбой | 8 |
| 31A | J901020 | Болт | 1 |
| 31B | J222010 | Шайба | 1 |
| 32 | 4229542 | Адаптер | 4 |
| 32A | 4509180 | Уплотнительное кольцо | 1 |
| 32B | 4506418 | Уплотнительное кольцо | 1 |
| 33 | A852143 | Адаптер | 4 |
| 33A | 4506418 | Уплотнительное кольцо | 1 |
| 34 | 4618045 | Самоуплотняющееся соединение | 2 |
| 35 | 4618046 | Самоуплотняющееся соединение | 2 |
| 36 | 4289708 | Зажим | 4 |
| 39 | 4157919 | Угловой штуцер | 8 |
| 41 | 4401943 | Шланг | 1 |
| 42 | 4604949 | Шланг | 1 |
| 43 | 4298275 | Шланг | 1 |
| 44 | 4652618 | Шланг | 1 |
| 55 | 4504491 | Хомут шланга | 2 |
| 56 | 4055312 | Ленточный зажим | 20 |
| 60 | 4654268 | Шланг | 1 |
| 61 | 4654269 | Шланг | 1 |
| 62 | 4654270 | Шланг | 1 |
| 63 | 4654271 | Шланг | 1 |
| 65 | 4654867 | Шланг | 2 |
| 66 | 4654942 | Шланг | 2 |
| 67 | 4369368 | Шланг | 4 |
| 68 | 9753773 | Кронштейн | 4 |
| 69 | J271220 | Болт с шайбой | 8 |
| 69A | J901220 | Болт | 1 |
| 69B | J222012 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX870H-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
