Пилотные гидролинии (3) — HITACHI ZX870-5G

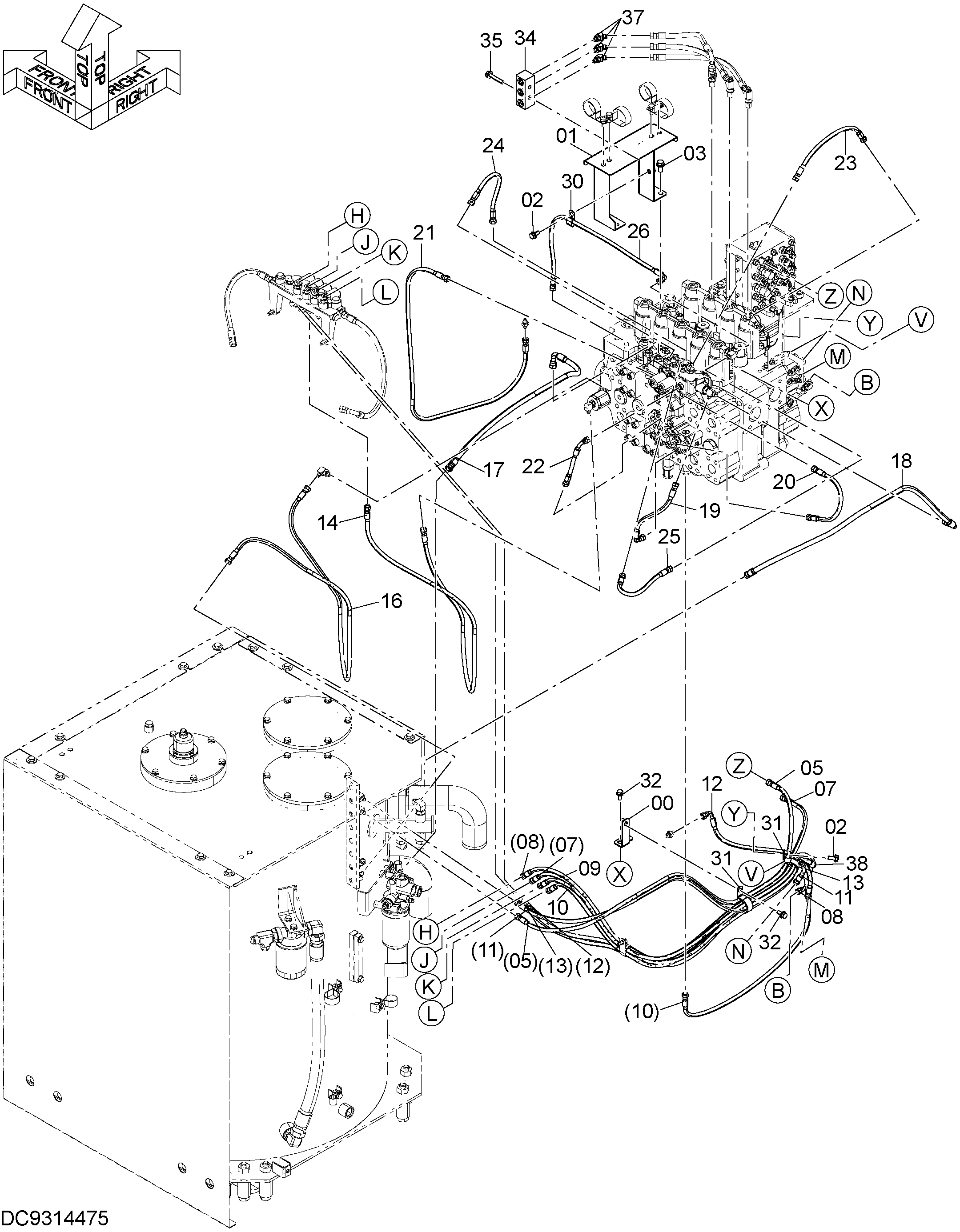

Заводская схема «Пилотные гидролинии (3)» для HITACHI ZX870-5G. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9771095 | Кронштейн | 1 |
| 01 | 7056982 | Кронштейн | 1 |
| 02 | J271025 | Болт с шайбой | 2 |
| 02A | J901025 | Болт | 1 |
| 02B | J222010 | Шайба | 1 |
| 03 | J271230 | Болт с шайбой | 2 |
| 03A | J901230 | Болт | 1 |
| 03B | J222012 | Шайба | 1 |
| 05 | 4715787 | Шланг | 1 |
| 07 | 4715788 | Шланг | 1 |
| 08 | 4713492 | Шланг | 1 |
| 09 | 4715789 | Шланг | 1 |
| 10 | 4715790 | Шланг | 1 |
| 11 | 4715791 | Шланг | 1 |
| 12 | 4715792 | Шланг | 1 |
| 13 | 4715793 | Шланг | 1 |
| 14 | 4713497 | Шланг | 1 |
| 16 | 4715794 | Шланг | 1 |
| 17 | 4715795 | Шланг | 1 |
| 18 | 4463193 | Шланг | 1 |
| 19 | 4713500 | Шланг | 1 |
| 20 | 4713501 | Шланг | 1 |
| 21 | 4713502 | Шланг | 1 |
| 22 | 4713503 | Шланг | 1 |
| 23 | 4713504 | Шланг | 1 |
| 24 | 4713505 | Шланг | 1 |
| 25 | 4713506 | Шланг | 1 |
| 26 | 4713507 | Шланг | 1 |
| 30 | 4208479 | Зажим | 1 |
| 31 | 4193848 | Зажим | 2 |
| 32 | J271025 | Болт с шайбой | 3 |
| 32A | J901025 | Болт | 1 |
| 32B | J222010 | Шайба | 1 |
| 34 | 3119644 | Блок | 1 |
| 35 | J271060 | Болт с шайбой | 2 |
| 35A | J901060 | Болт | 1 |
| 35B | J222010 | Шайба | 1 |
| 37 | A852223 | Угловой штуцер | 3 |
| 37A | 957366 | Уплотнительное кольцо | 1 |
| 38 | 4327293 | Защитный кожух | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX870-5G и серийный номер машины. Это снижает риск заказа детали другого исполнения.
