Крышка рама (центральный) — HITACHI ZX870-5G

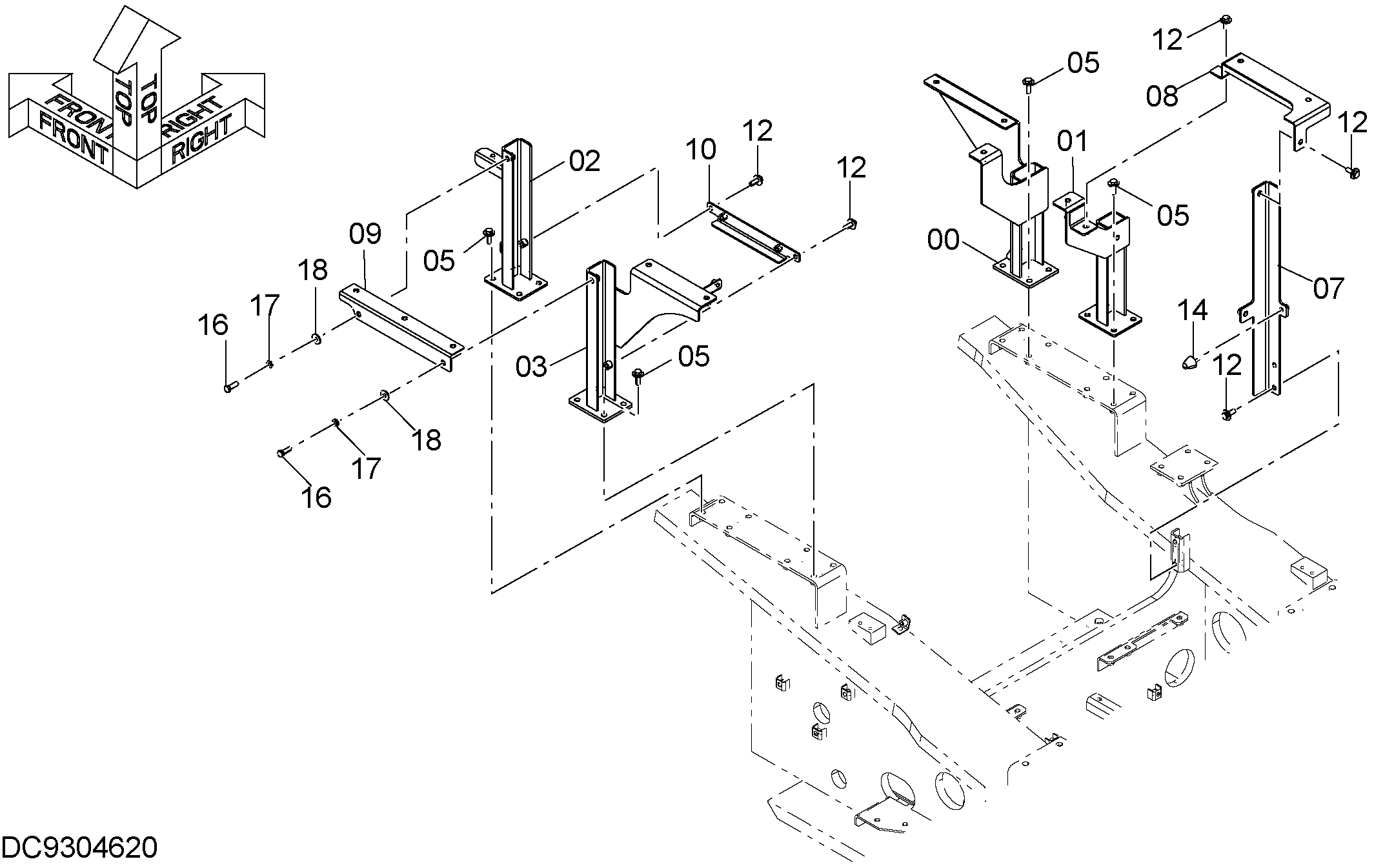

Заводская схема «Крышка рама (центральный)» для HITACHI ZX870-5G. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | YA40000945 | Рама | 1 |
| 01 | 8118301 | Рама | 1 |
| 02 | 8118297 | Рама | 1 |
| 03 | 8122417 | Рама | 1 |
| 05 | J281240 | Болт с шайбой | 16 |
| 05A | J901240 | Болт | 1 |
| 05B | 4249324 | Шайба | 1 |
| 07 | 8118299 | Балка | 1 |
| 08 | 8118300 | Балка | 1 |
| 09 | 8122350 | Балка | 1 |
| 10 | 9771249 | Кронштейн | 1 |
| 12 | J281235 | Болт с шайбой | 6 |
| 12A | J901235 | Болт | 1 |
| 12B | 4249324 | Шайба | 1 |
| 14 | 4204586 | Ограничитель | 1 |
| 16 | J901235 | Болт | 2 |
| 17 | A590912 | Пружинная шайба | 2 |
| 18 | 4249324 | Шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX870-5G и серийный номер машины. Это снижает риск заказа детали другого исполнения.
