BE рукоять 2.9m — HITACHI ZX870-5G

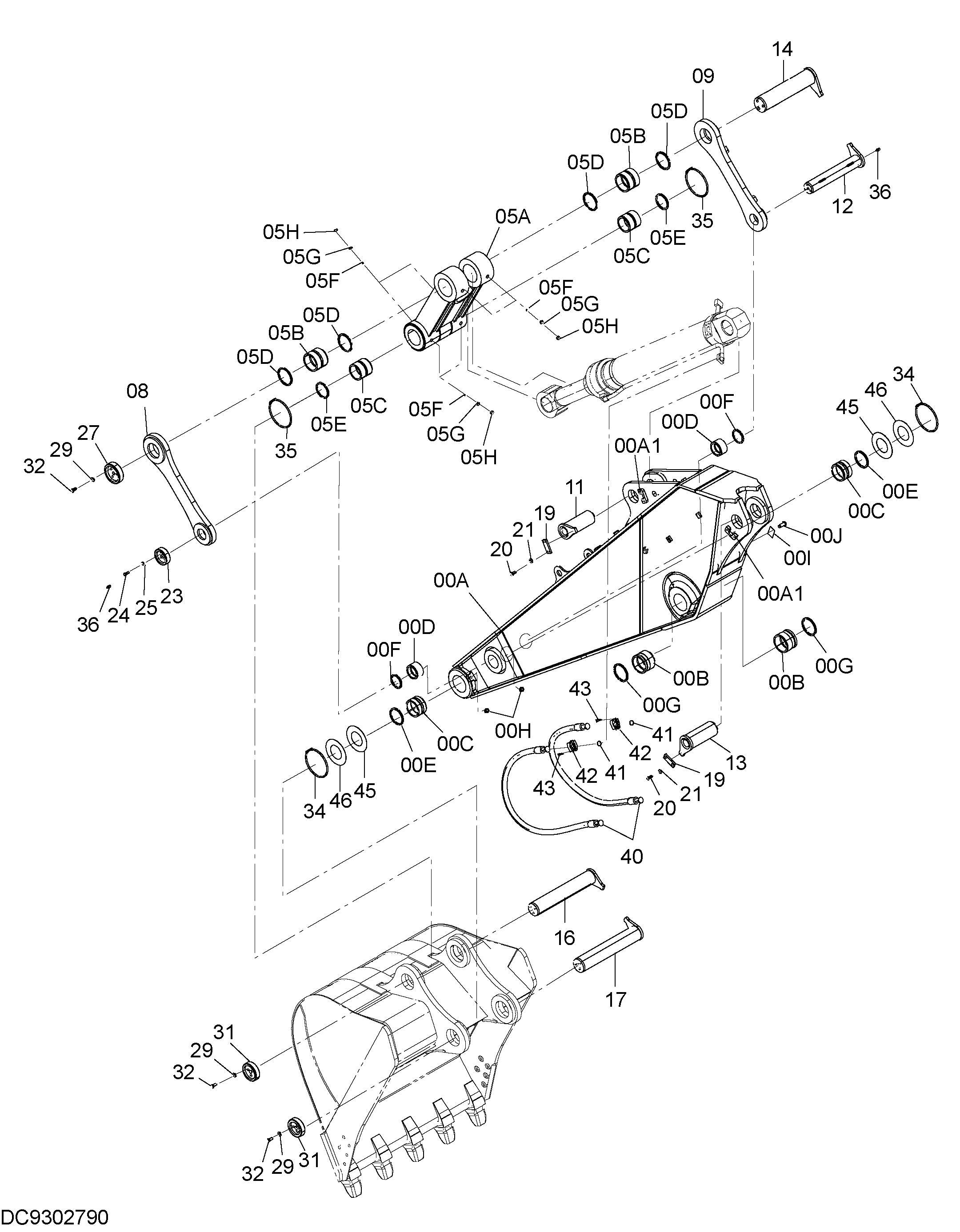

Заводская схема «BE рукоять 2.9m» для HITACHI ZX870-5G. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	9302791	Рукоять (BE)	1
00A	5012441	Рукоять укороченный	1
00A1	4379221	Ограничитель	2
00B	4638804	Втулка	2
00C	3100789	Втулка	2
00D	4638807	Втулка	2
00E	4251766	Пылезащитное уплотнение	2
00F	4613566	Пылезащитное уплотнение	2
00G	4641151	Пылезащитное уплотнение	2
00H	J75481	Пресс-маслёнка	2
00J	M492564	Приводной винт	4
05	9275593	Тяга A	1
05A	1033844	Тяга	1
05B	4638808	Втулка	2
05C	4638810	Втулка	2
05D	4641151	Пылезащитное уплотнение	4
05E	4254520	Пылезащитное уплотнение	2
05F	J75481	Пресс-маслёнка	4
05G	4130686	Втулка	4
05H	4105912	Колпачок	4
08	8104696	Тяга	1
09	8104697	Тяга	1
11	8067795	Палец	1
12	8100951	Палец	1
13	8100948	Палец	1
14	8100953	Палец	1
16	8104947	Палец	1
17	8106621	Палец	1
19	4122729	Пластина	2
20	J912045	Болт	4
21	J222020	Шайба	4
23	4393378	Ограничитель	1
24	J241645	Болт	3
25	J222016	Шайба	3
27	4652101	Ограничитель	1
29	J222020	Шайба	9
31	4393380	Ограничитель	2
32	J912045	Болт	9
34	4487586	Уплотнительное кольцо	2
35	4487692	Уплотнительное кольцо	2
36	J75481	Пресс-маслёнка	2
40	4660158	Шланг	2
41	4508805	Уплотнительное кольцо	2
42	4089703	Разъёмный фланец	4
43	M341445	Болт с внутренним шестигранником	8
45	4643720	Упорная пластина	2
46	4643721	Упорная пластина	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZX870-5G и серийный номер машины. Это снижает риск заказа детали другого исполнения.
