Масляный радиатор крышка (1) — HITACHI ZX870-5G

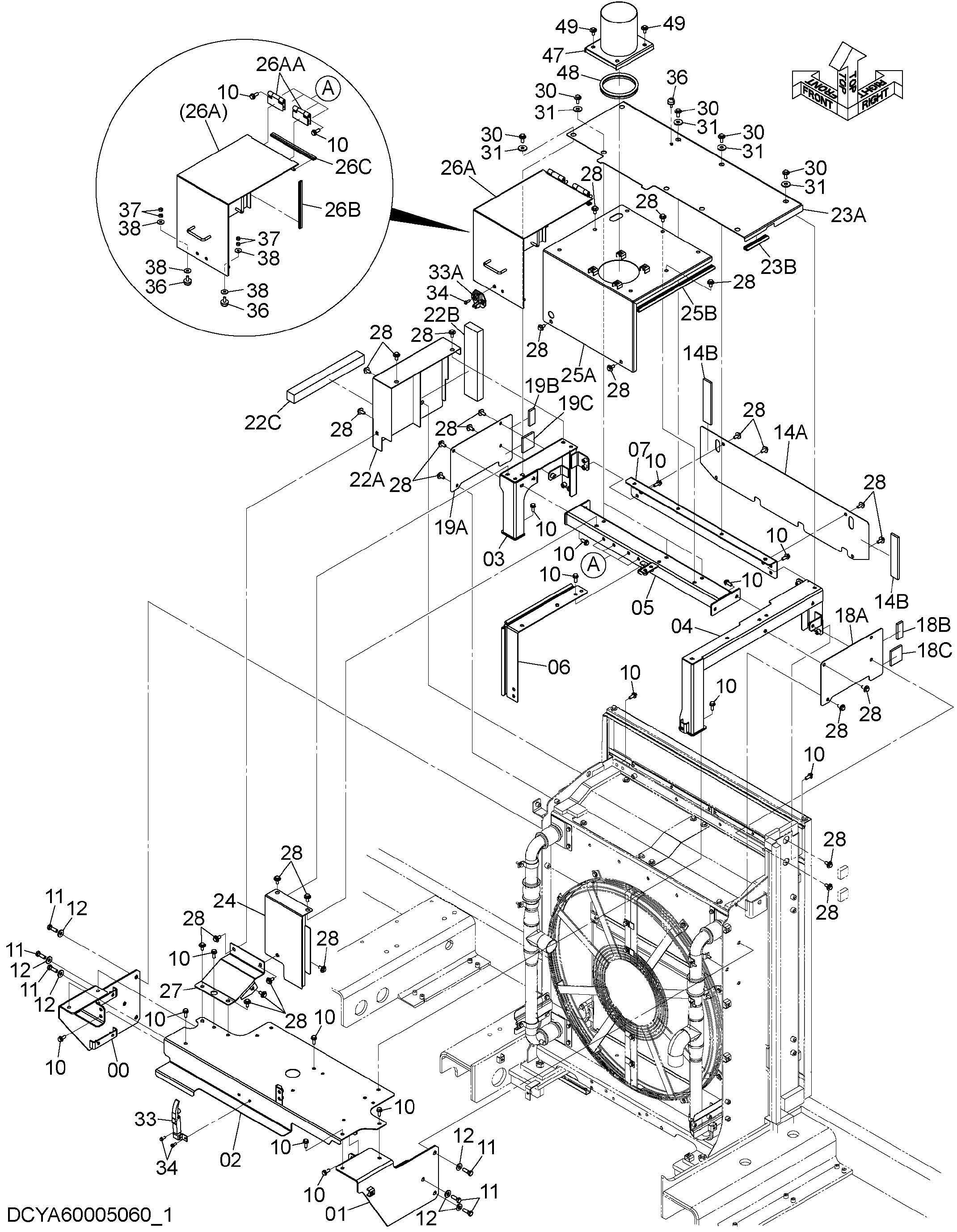

Заводская схема «Масляный радиатор крышка (1)» для HITACHI ZX870-5G. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | YA40004689 | Кронштейн | 1 |
| 01 | YA40004690 | Кронштейн | 1 |
| 02 | YA40004692 | Кронштейн | 1 |
| 03 | YA40004687 | Опора | 1 |
| 04 | YA40004688 | Опора | 1 |
| 05 | YA40004686 | Опора | 1 |
| 06 | YA60005052 | Опора | 1 |
| 07 | 8118427 | Опора | 1 |
| 10 | J271235 | Болт с шайбой | 36 |
| 10A | J901235 | Болт | 1 |
| 10B | J222012 | Шайба | 1 |
| 11 | J921445 | Болт | 8 |
| 12 | 4086894 | Шайба | 8 |
| 14 | 8118433 | Крышка | 1 |
| 14A | 3116731 | Крышка | 1 |
| 14B | 4702687 | Резиновая прокладка | 2 |
| 18 | YA60005053 | Крышка | 1 |
| 18A | YA00007386 | Крышка | 1 |
| 18B | 4702688 | Резиновая прокладка | 1 |
| 18C | 4702689 | Резиновая прокладка | 1 |
| 19 | YA60005054 | Крышка | 1 |
| 19A | YA00007386 | Крышка | 1 |
| 19B | 4702688 | Резиновая прокладка | 1 |
| 19C | 4702689 | Резиновая прокладка | 1 |
| 22 | YA60005056 | Крышка | 1 |
| 22A | YA40004693 | Крышка | 1 |
| 22B | 4716756 | Резиновая прокладка | 1 |
| 22C | YA00007384 | Резиновое уплотнение | 1 |
| 23 | YA60005057 | Крышка | 1 |
| 23A | YA40004694 | Крышка | 1 |
| 23B | YA00007383 | Уплотнительная окантовка | 1 |
| 24 | YA40004695 | Крышка | 1 |
| 25 | YA60005058 | Крышка | 1 |
| 25A | YA40004696 | Крышка | 1 |
| 25B | 4704917 | Уплотнительная окантовка | 1 |
| 26 | YA60005059 | Дверь | 1 |
| 26A | YA40004698 | Дверь | 1 |
| 26AA | 3072015 | Петля | 2 |
| 26B | 4617270 | Уплотнитель | 1 |
| 26C | 4646532 | Уплотнитель | 1 |
| 27 | YA40004697 | Крышка | 1 |
| 28 | J281230 | Болт с шайбой | 31 |
| 28A | J901230 | Болт | 1 |
| 28B | 4249324 | Шайба | 1 |
| 30 | J281235 | Болт с шайбой | 9 |
| 30A | J901235 | Болт | 1 |
| 30B | 4249324 | Шайба | 1 |
| 31 | 4338575 | Плоская шайба | 9 |
| 33 | 4377519 | Защёлка | 1 |
| 33A | 3077611 | Анкхор | 1 |
| 33B | 3077612 | Защёлка | 1 |
| 34 | J260825 | Болт с шайбой | 4 |
| 34A | J900825 | Болт | 1 |
| 34B | A590108 | Плоская шайба | 1 |
| 36 | 4294508 | Ограничитель | 3 |
| 37 | J950010 | Гайка | 4 |
| 38 | J217083 | Шайба | 4 |
| 47 | YA40004785 | Трубка воздушный | 1 |
| 48 | 4450274 | Резиновая прокладка | 1 |
| 49 | J281030 | Болт с шайбой | 4 |
| 49A | J901030 | Болт | 1 |
| 49B | 4486055 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX870-5G и серийный номер машины. Это снижает риск заказа детали другого исполнения.
