Гидроцилиндр стрелы (правый) — HITACHI ZX870-5G

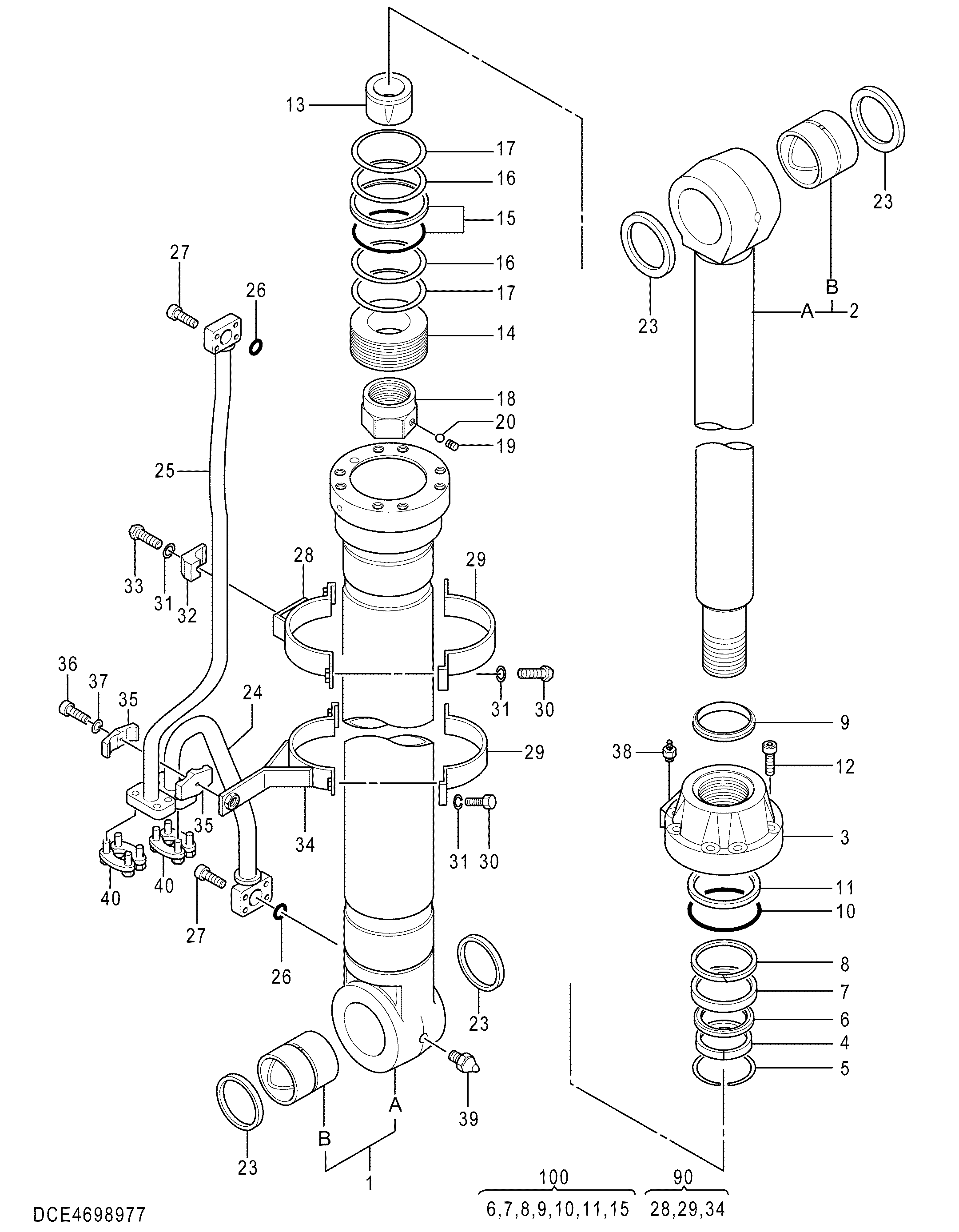

Заводская схема «Гидроцилиндр стрелы (правый)» для HITACHI ZX870-5G. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4698977 | Гидроцилиндр стрелы | 1 | |
| 1-23 | YA00004898 | Гидроцилиндр стрелы | 1 |
| 1 | XB00001371 | Труба гидроцилиндра | 1 |
| 1B | 0702501 | Втулка | 1 |
| 2 | XB00001376 | Шток поршня | 1 |
| 2B | 0379802 | Втулка | 1 |
| 3 | 0978103 | Головка гидроцилиндра | 1 |
| 4 | 0379905 | Втулка | 1 |
| 5 | 0160706 | Стопорное кольцо | 1 |
| 6 | 0964305 | Уплотнительное кольцо | 1 |
| 7 | 0978104 | U-образная манжета | 1 |
| 8 | 0242706 | Опорное кольцо | 1 |
| 9 | 0978105 | Грязесъёмное кольцо | 1 |
| 10 | A811200 | Уплотнительное кольцо | 1 |
| 11 | 0717603 | Опорное кольцо | 1 |
| 12 | 0343305 | Болт с внутренним шестигранником | 8 |
| 13 | 0812105 | Амортизирующий подшипник | 1 |
| 14 | 0702902 | Поршень | 1 |
| 15 | 0394007 | Уплотнительное кольцо | 1 |
| 16 | 0978106 | Направляющее кольцо | 2 |
| 17 | 0394008 | Кольцо | 2 |
| 18 | 0812107 | Гайка | 1 |
| 19 | 0379815 | Установочный винт | 1 |
| 20 | 0109124 | Шарик | 1 |
| 23 | 4251767 | Пылезащитное уплотнение | 4 |
| 24 | 0978107 | Трубка | 1 |
| 25 | 0978108 | Трубка | 1 |
| 26 | 955612 | Уплотнительное кольцо | 2 |
| 27 | M341445 | Болт с внутренним шестигранником | 8 |
| 28 | 0978109 | Лента | 1 |
| 29 | 0702706 | Лента | 2 |
| 30 | 0379919 | Болт | 4 |
| 31 | 0456005 | Пружинная шайба | 5 |
| 32 | 4720559 | Хомут трубки | 1 |
| 33 | 0379918 | Болт | 1 |
| 34 | 0978110 | Лента | 1 |
| 35 | 0379821 | Хомут трубки | 2 |
| 36 | 0417614 | Болт | 1 |
| 37 | 0168014 | Пружинная шайба | 1 |
| 38 | 0643016 | Бреедер воздушный | 1 |
| 39 | 0952505 | Штуцер | 1 |
| 40 | 1179107 | Пробка | 2 |
| 90 | 0978111 | Комплект лента | 1 |
| 100 | 4653861 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX870-5G и серийный номер машины. Это снижает риск заказа детали другого исполнения.
