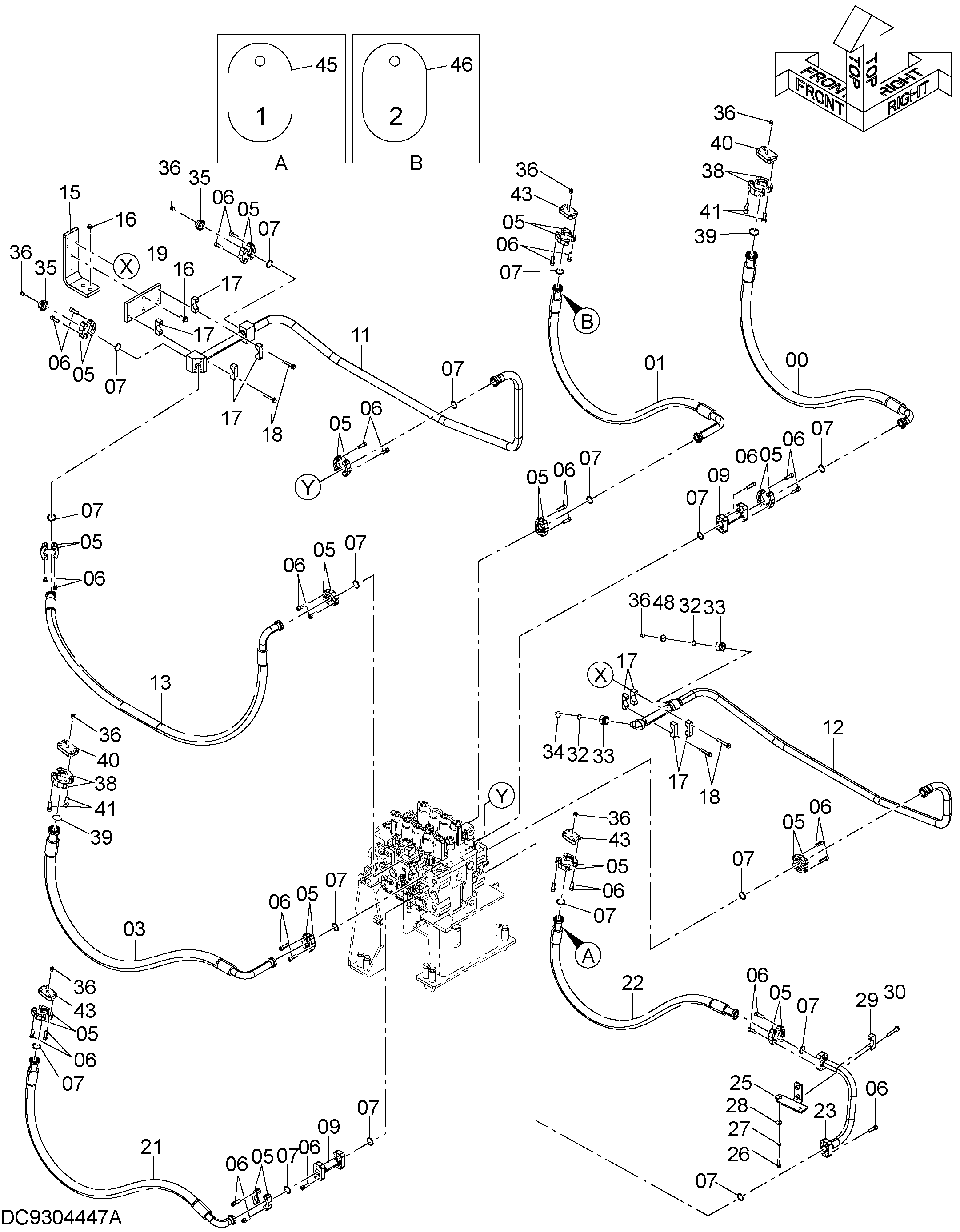

Основные гидролинии (3) (для передний) — HITACHI ZX870-5G
Заводская схема «Основные гидролинии (3) (для передний)» для HITACHI ZX870-5G. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4640251 | Шланг | 1 |
| 01 | 4640252 | Шланг | 1 |
| 03 | 4640254 | Шланг | 1 |
| 05 | 4089703 | Разъёмный фланец | 28 |
| 06 | M341445 | Болт с внутренним шестигранником | 68 |
| 07 | 4508805 | Уплотнительное кольцо | 17 |
| 09 | 9764471 | Трубка | 2 |
| 11 | 6027386 | Трубка | 1 |
| 12 | 6027385 | Трубка | 1 |
| 13 | 4678256 | Шланг | 1 |
| 15 | 3104991 | Кронштейн | 1 |
| 16 | J281240 | Болт с шайбой | 4 |
| 16A | J901240 | Болт | 1 |
| 16B | 4249324 | Шайба | 1 |
| 17 | 4334364 | Хомут трубки | 8 |
| 18 | J271290 | Болт с шайбой | 8 |
| 18A | J901290 | Болт | 1 |
| 18B | J222012 | Шайба | 1 |
| 19 | 4638266 | Кронштейн | 1 |
| 21 | 4703564 | Шланг | 1 |
| 22 | 4703562 | Шланг | 1 |
| 23 | 8118694 | Трубка | 1 |
| 25 | 8118703 | Кронштейн | 1 |
| 26 | J901240 | Болт | 2 |
| 27 | A590912 | Пружинная шайба | 2 |
| 28 | 4249324 | Шайба | 2 |
| 29 | 4334364 | Хомут трубки | 1 |
| 30 | J271285 | Болт с шайбой | 2 |
| 30A | J901285 | Болт | 1 |
| 30B | J222012 | Шайба | 1 |
| 32 | 4187328 | Уплотнительное кольцо | 2 |
| 33 | 4188138 | Гайка | 2 |
| 34 | 4189095 | Колпачок | 1 |
| 35 | 4199396 | Крышка | 2 |
| 36 | 94-2023 | Пробка | 8 |
| 38 | 4075854 | Разъёмный фланец | 4 |
| 39 | 4510169 | Уплотнительное кольцо | 2 |
| 40 | 4199395 | Крышка | 2 |
| 41 | M341650 | Болт с внутренним шестигранником | 8 |
| 43 | 4199393 | Крышка | 3 |
| 45 | YA00010651 | Пластина | 1 |
| 46 | YA00011388 | Пластина | 1 |
| 48 | 4264909 | Колпачок | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX870-5G и серийный номер машины. Это снижает риск заказа детали другого исполнения.
