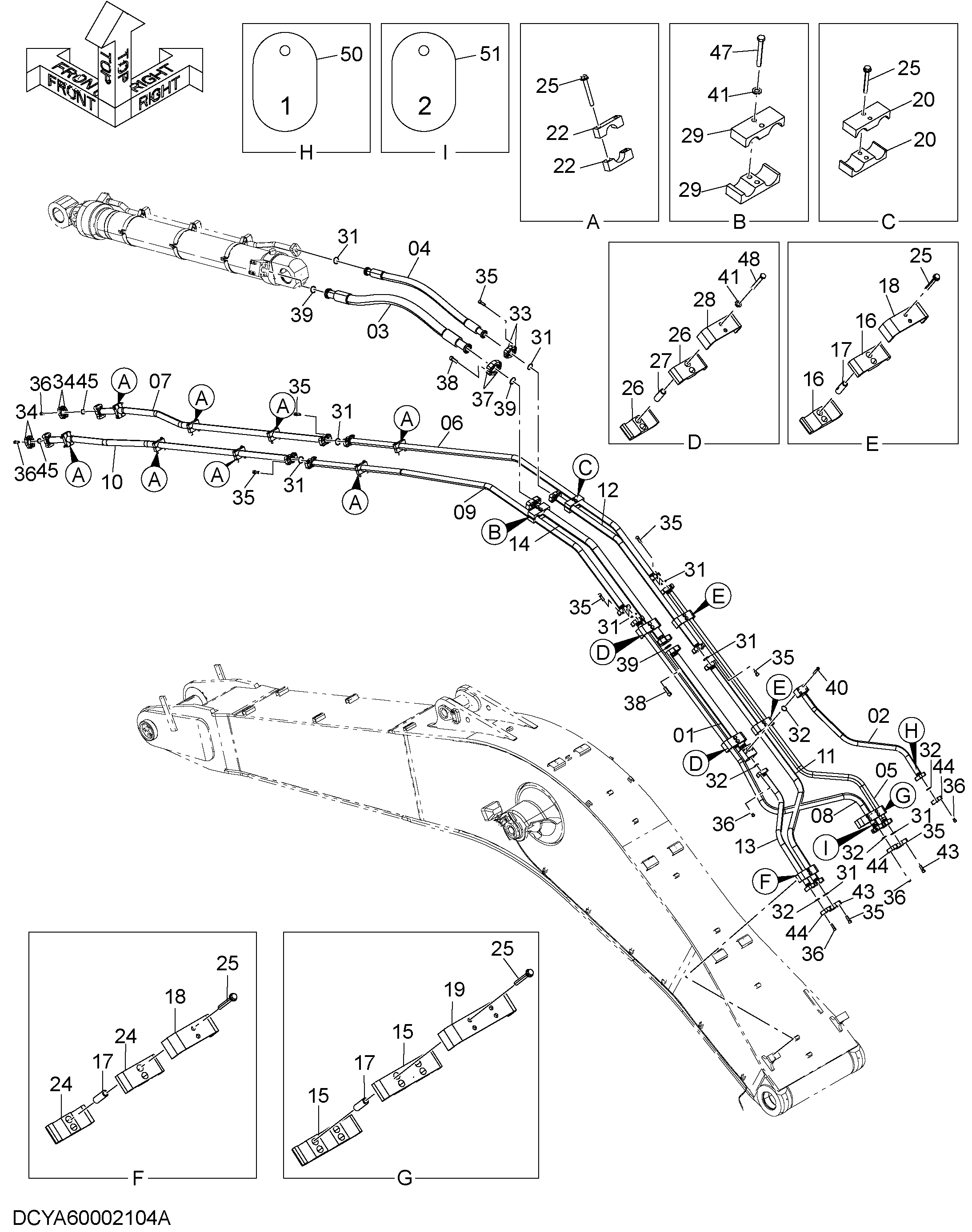

Гидролинии рабочего оборудования (стрела 8.4m, STD) — HITACHI ZX870-5G

Заводская схема «Гидролинии рабочего оборудования (стрела 8.4m, STD)» для HITACHI ZX870-5G. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	8119509	Трубка	1
02	8119510	Трубка	1
03	4367367	Шланг	1
04	4718098	Шланг	1
05	8101920	Трубка	1
06	8101921	Трубка	1
07	8101922	Трубка	1
08	8101923	Трубка	1
09	8101924	Трубка	1
10	8101925	Трубка	1
11	8119512	Трубка	1
12	8101927	Трубка	1
13	8119511	Трубка	1
14	8101929	Трубка	1
15	4705964	Хомут	2
16	4342703	Хомут	4
17	4342699	Проставка	10
18	4342695	Хомут трубки	3
19	4705963	Хомут трубки	1
20	4342772	Хомут	2
22	4641366	Хомут трубки	16
24	4645253	Хомут	2
25	J271200	Болт с шайбой	28
25A	J901200	Болт	1
25B	J222012	Шайба	1
26	4642003	Хомут	4
27	4642008	Проставка	4
28	4642009	Хомут трубки	2
29	4642012	Хомут трубки	2
31	4510169	Уплотнительное кольцо	9
32	4508805	Уплотнительное кольцо	7
33	4075854	Разъёмный фланец	2
34	4089703	Разъёмный фланец	4
35	M341650	Болт с внутренним шестигранником	32
36	M341445	Болт с внутренним шестигранником	24
37	4169565	Разъёмный фланец	2
38	M342065	Болт с внутренним шестигранником	8
39	4510170	Уплотнительное кольцо	3
40	M341480	Болт с внутренним шестигранником	4
41	J222014	Шайба	6
43	4091297	Крышка	2
44	4118188	Крышка	3
45	4336672	Крышка	2
47	J901402	Болт	2
48	J901404	Болт	4
50	YA00010651	Пластина	1
51	YA00011388	Пластина	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZX870-5G и серийный номер машины. Это снижает риск заказа детали другого исполнения.
