Рукоять трубопроводы (гидромолот, гидроножницы)[EU] — HITACHI ZX85USBN-3-HCME

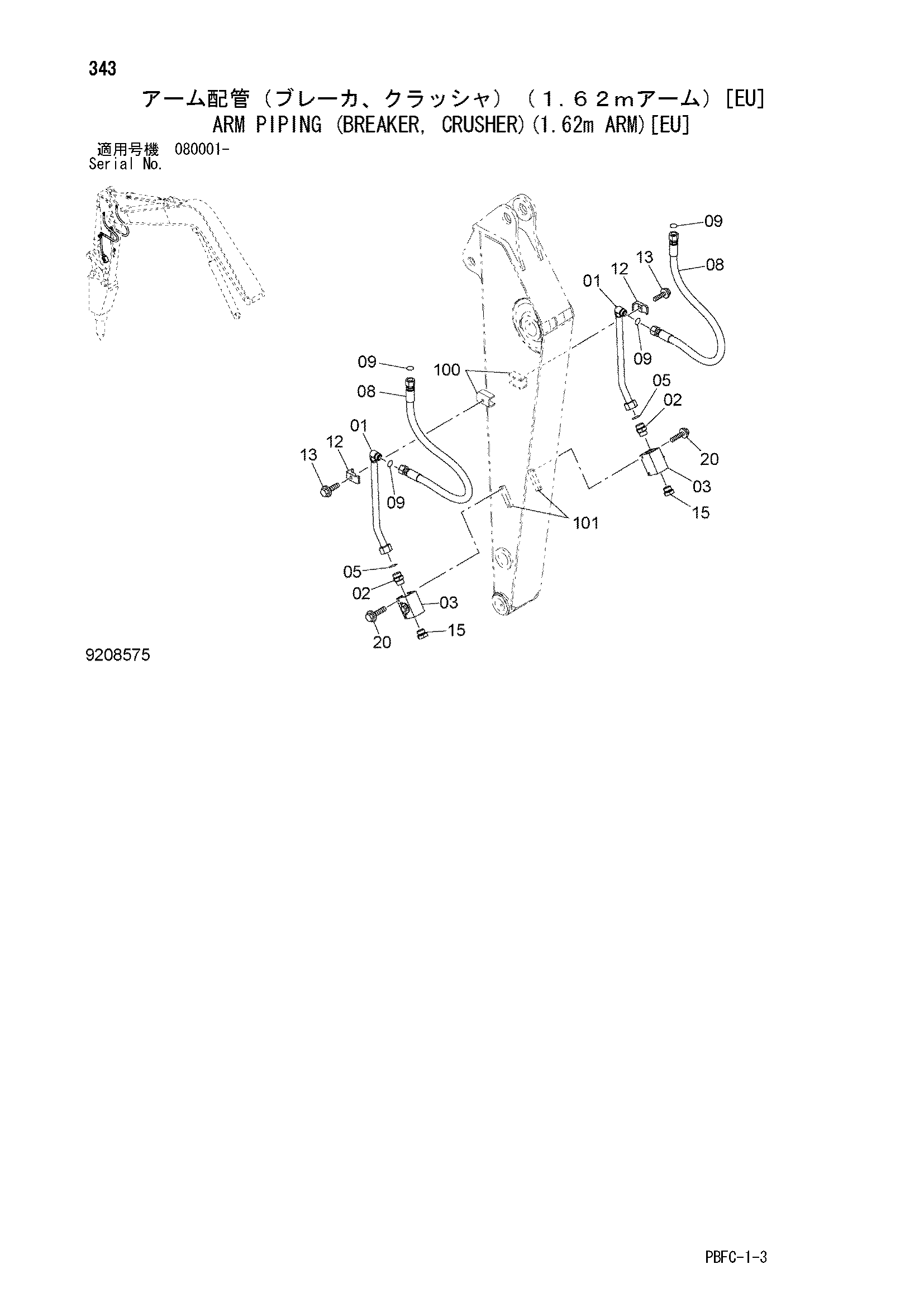

Заводская схема «Рукоять трубопроводы (гидромолот, гидроножницы)[EU]» для HITACHI ZX85USBN-3-HCME. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Рукоять трубопроводы (гидромолот, гидроножницы)[EU] HITACHI ZX85USBN-3-HCME](/catalog-drawings/49/49bc8a53-c149-4e46-9cbe-33a8a954b72e.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 9757175 | Трубка | 2 |
| 02 | A853188 | Адаптер | 2 |
| 02A | 4506429 | Уплотнительное кольцо | 1 |
| 03 | 4447675 | Запорный клапан | 2 |
| 05 | 4187328 | Уплотнительное кольцо | 2 |
| 08 | 4462942 | Шланг | 2 |
| 09 | 4187308 | Уплотнительное кольцо | 4 |
| 12 | 4190126 | Хомут трубки | 2 |
| 13 | J271260 | Болт с шайбой | 2 |
| 13A | J901260 | Болт | 1 |
| 13B | J222012 | Шайба | 1 |
| 15 | 4113926 | Пробка | 2 |
| 15A | 4506429 | Уплотнительное кольцо | 1 |
| 20 | J271080 | Болт с шайбой | 4 |
| 20A | J901080 | Болт | 1 |
| 20B | J222010 | Шайба | 1 |
| 100 | 9763817 | Седло винта | 2 |
| 101 | 4434246 | Седло винта | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX85USBN-3-HCME и серийный номер машины. Это снижает риск заказа детали другого исполнения.
