Нижняя защита — HITACHI ZX85USBN-3-HCME

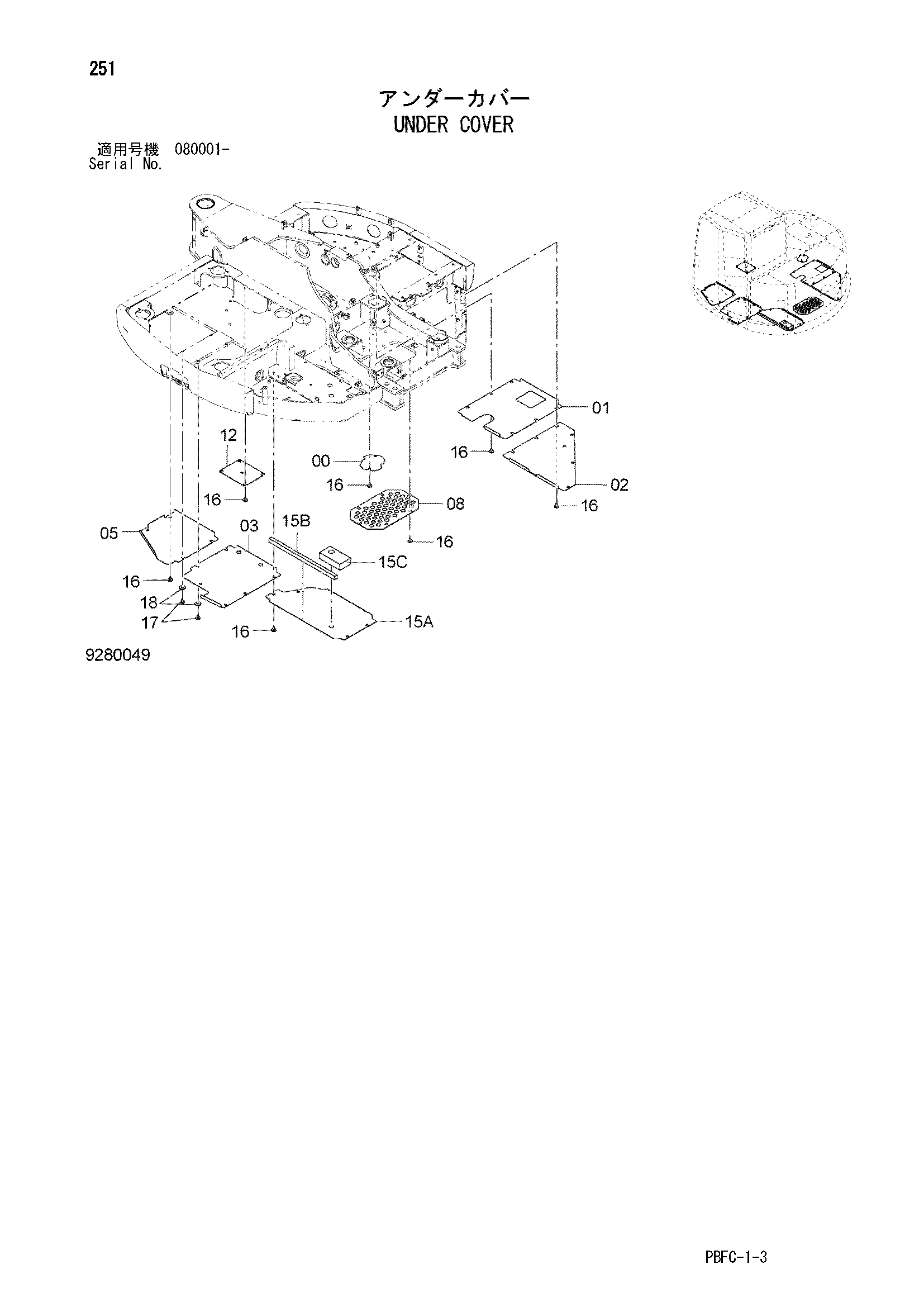

Заводская схема «Нижняя защита» для HITACHI ZX85USBN-3-HCME. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4670288 | Крышка | 1 |
| 01 | 3110677 | Крышка | 1 |
| 02 | 3110257 | Крышка | 1 |
| 03 | 3110679 | Крышка | 1 |
| 05 | 3110680 | Крышка | 1 |
| 08 | 3110258 | Крышка | 1 |
| 12 | 4613565 | Крышка | 1 |
| 15 | 9290045 | Крышка | 1 |
| 15A | 3110678 | Крышка | 1 |
| 15B | 4687540 | Резиновая прокладка | 1 |
| 15C | 4687541 | Резиновая прокладка | 1 |
| 16 | J281030 | Болт с шайбой | 30 |
| 16A | J901030 | Болт | 1 |
| 16B | 4486055 | Шайба | 1 |
| 17 | J901035 | Болт | 4 |
| 18 | J217083 | Шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX85USBN-3-HCME и серийный номер машины. Это снижает риск заказа детали другого исполнения.
