Поршневой насос (1/3) — HITACHI ZX85USB-3-HCME

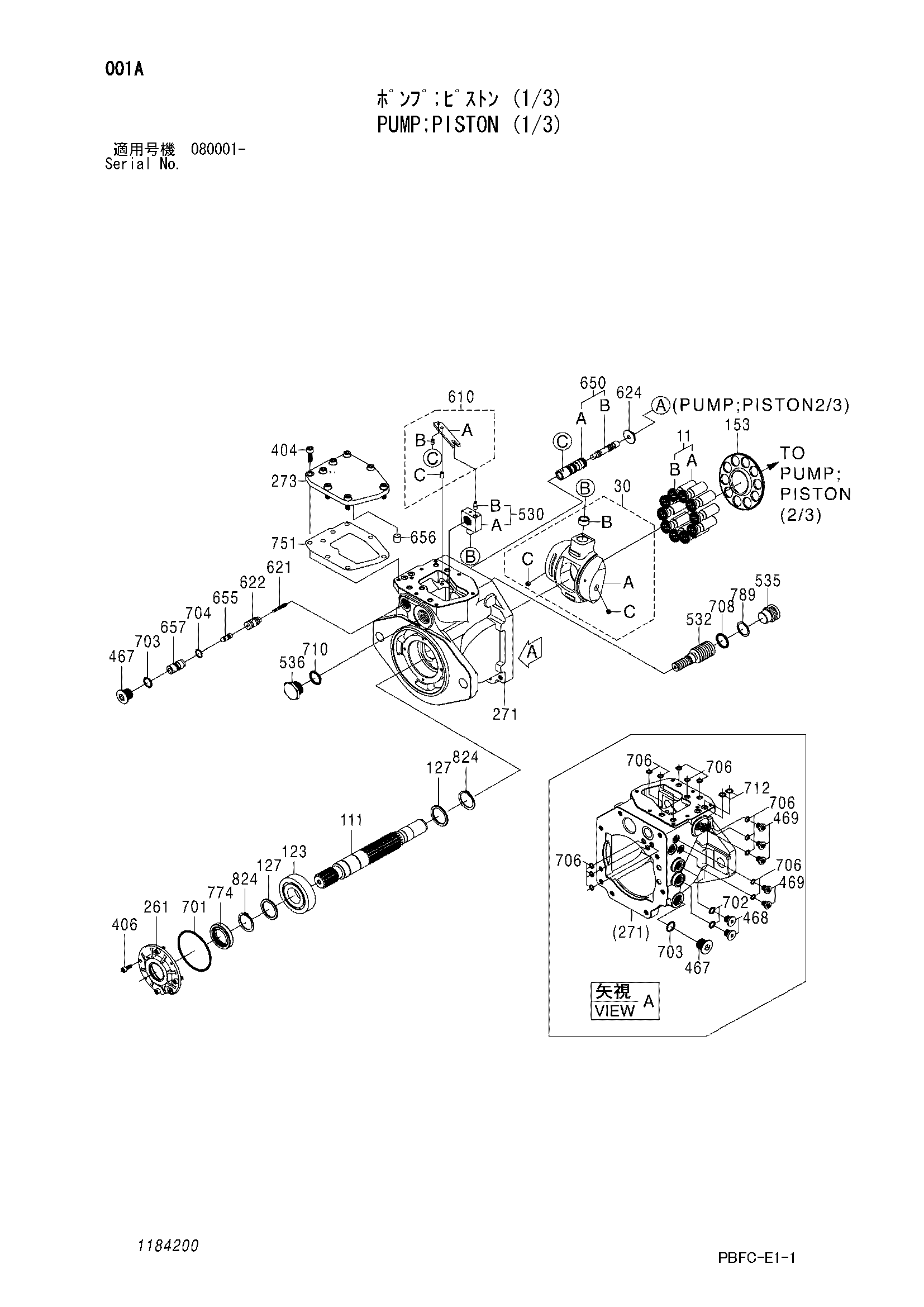

Заводская схема «Поршневой насос (1/3)» для HITACHI ZX85USB-3-HCME. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4663831 | Поршневой насос (1/3) | 1 | |
| 11 | 1184201 | Поршень в сборе | 1 |
| 30 | 1184202 | Пластина в сборе | 1 |
| 30C | 0263019 | Пробка | 2 |
| 111 | 1184203 | Вал | 1 |
| 123 | 1184204 | Подшипник | 1 |
| 127 | 0818508 | Проставка | 2 |
| 153 | 1184205 | Пластина | 1 |
| 261 | 0818514 | Крышка | 1 |
| 271 | 1184206 | Корпус | 1 |
| 273 | 1184207 | Крышка | 1 |
| 404 | 0130520 | Болт с внутренним шестигранником | 8 |
| 406 | 0237902 | Болт с внутренним шестигранником | 4 |
| 467 | 0719101 | Пробка | 2 |
| 468 | 0629404 | Пробка | 2 |
| 469 | 0719004 | Пробка | 5 |
| 530 | 1184208 | Палец в сборе | 1 |
| 532 | 1184209 | Поршень | 1 |
| 535 | 1184210 | Ограничитель | 1 |
| 536 | 1184211 | Пробка | 1 |
| 610 | 1184212 | Рычаг в сборе | 1 |
| 621 | 1184218 | Поршень | 1 |
| 622 | 1184219 | Корпус | 1 |
| 624 | 1184220 | Сиденье | 1 |
| 650 | 1184213 | Золотник в сборе | 1 |
| 655 | 1184214 | Поршень | 1 |
| 656 | 1184215 | Палец | 1 |
| 657 | 1184216 | Корпус | 1 |
| 701 | A811085 | Уплотнительное кольцо | 1 |
| 702 | 957366 | Уплотнительное кольцо | 2 |
| 703 | 4506418 | Уплотнительное кольцо | 2 |
| 704 | 0928403 | Уплотнительное кольцо | 1 |
| 706 | 4506408 | Уплотнительное кольцо | 13 |
| 708 | 0682503 | Уплотнительное кольцо | 1 |
| 710 | 4506424 | Уплотнительное кольцо | 1 |
| 712 | 4506320 | Уплотнительное кольцо | 2 |
| 751 | 1184217 | Манжета | 1 |
| 774 | 1168617 | Масляное уплотнение | 1 |
| 789 | 0135804 | Опорное кольцо | 1 |
| 824 | 991342 | Стопорное кольцо | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX85USB-3-HCME и серийный номер машины. Это снижает риск заказа детали другого исполнения.
