Гидролинии рабочего оборудования — HITACHI ZX85USB-3-HCME

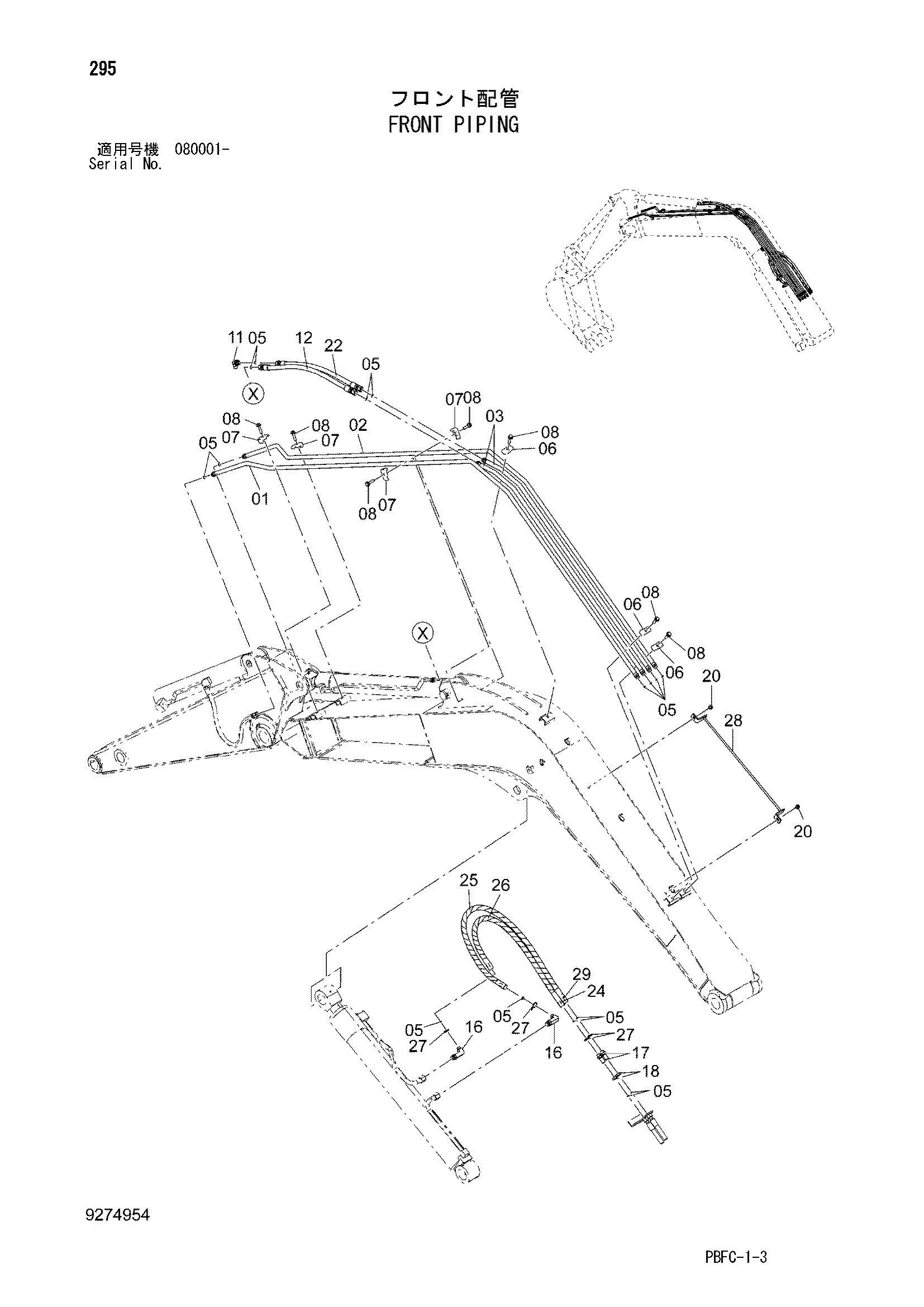

Заводская схема «Гидролинии рабочего оборудования» для HITACHI ZX85USB-3-HCME. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 8108607 | Трубка | 1 |
| 02 | 8108608 | Трубка | 1 |
| 03 | 8108609 | Трубка | 2 |
| 05 | 4138938 | Уплотнительное кольцо | 16 |
| 06 | 4189858 | Хомут трубки | 3 |
| 07 | 4190125 | Хомут трубки | 4 |
| 08 | J271250 | Болт с шайбой | 7 |
| 08A | J901250 | Болт | 1 |
| 08B | J222012 | Шайба | 1 |
| 11 | 4200580 | Угловой штуцер | 1 |
| 11A | 4506418 | Уплотнительное кольцо | 1 |
| 12 | 4388835 | Шланг | 1 |
| 16 | 4205382 | Угловой штуцер | 2 |
| 16A | 4506418 | Уплотнительное кольцо | 1 |
| 17 | 4217505 | Адаптер | 2 |
| 18 | 4217504 | Гайка | 2 |
| 20 | J271016 | Болт с шайбой | 2 |
| 20A | J901016 | Болт | 1 |
| 20B | J222010 | Шайба | 1 |
| 22 | 4324461 | Шланг | 1 |
| 24 | 4689609 | Шланг | 1 |
| 25 | 4680611 | Защита шланга | 1 |
| 26 | 4489567 | Защита шланга | 1 |
| 27 | 4326365 | Ленточный зажим | 4 |
| 28 | 8114720 | Направляющая шланг | 1 |
| 29 | 4691382 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX85USB-3-HCME и серийный номер машины. Это снижает риск заказа детали другого исполнения.
