Крышка (2)<LCN> — HITACHI ZX85USB-3-HCME

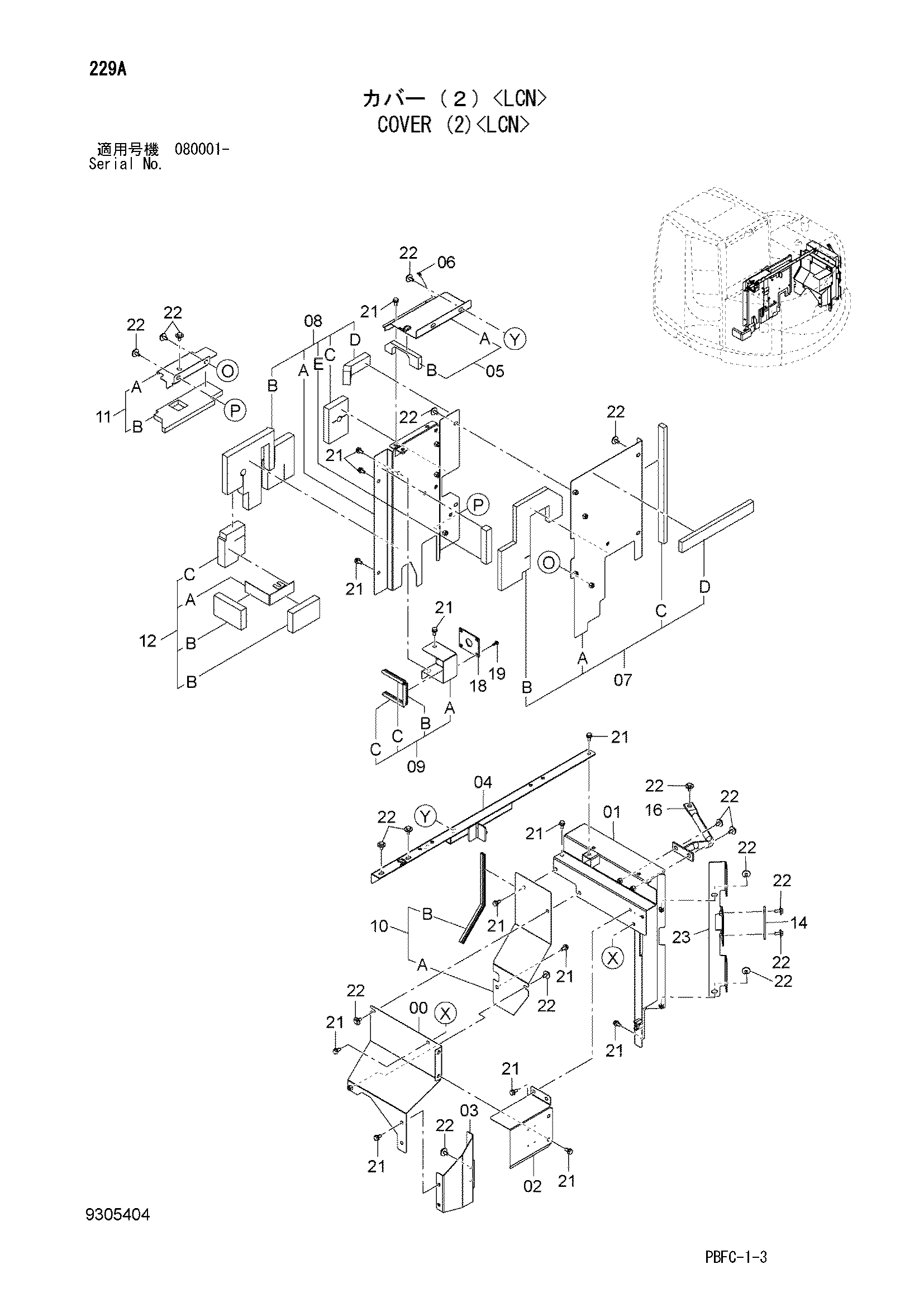

Заводская схема «Крышка (2)<LCN>» для HITACHI ZX85USB-3-HCME. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8109400 | Крышка | 1 |
| 01 | 7057256 | Опора | 1 |
| 02 | 4670041 | Крышка | 1 |
| 03 | 8114021 | Крышка | 1 |
| 04 | 7054699 | Опора | 1 |
| 05 | 9287991 | Крышка | 1 |
| 05A | 8113131 | Крышка | 1 |
| 05B | 4681431 | Резиновая прокладка | 1 |
| 06 | 4387681 | Пробка | 1 |
| 07 | 9287936 | Крышка | 1 |
| 07A | 7054505 | Крышка | 1 |
| 07B | 4681359 | Резиновая прокладка | 1 |
| 07C | 4681362 | Резиновая прокладка | 1 |
| 07D | 4681363 | Резиновая прокладка | 1 |
| 08 | 9287983 | Крышка | 1 |
| 08A | 7054512 | Крышка | 1 |
| 08B | 3111910 | Резиновая прокладка | 1 |
| 08C | 4679179 | Резиновая прокладка | 1 |
| 08D | 4681402 | Резиновая прокладка | 1 |
| 08E | 4669952 | Резиновая прокладка | 1 |
| 09 | 9277368 | Крышка | 1 |
| 09A | 8109284 | Крышка | 1 |
| 09B | 4334742 | Резиновое уплотнение | 1 |
| 09C | 4670659 | Резиновое уплотнение | 2 |
| 10 | 9293608 | Крышка | 1 |
| 10A | 3110234 | Крышка | 1 |
| 10B | 4688177 | Резиновое уплотнение | 1 |
| 11 | 9293945 | Крышка | 1 |
| 11A | 3114204 | Крышка | 1 |
| 11B | 4688616 | Резиновая прокладка | 1 |
| 12 | 9297723 | Крышка | 1 |
| 12A | 8116247 | Крышка | 1 |
| 12B | 4693784 | Резиновая прокладка | 2 |
| 12C | 4693785 | Резиновая прокладка | 1 |
| 14 | 4678662 | Ограничитель | 1 |
| 16 | 8118550 | Стойка | 1 |
| 18 | 4670012 | Резиновая прокладка | 1 |
| 19 | 4443487 | Зажим | 4 |
| 21 | J271025 | Болт с шайбой | 19 |
| 21A | J901025 | Болт | 1 |
| 21B | J222010 | Шайба | 1 |
| 22 | J281025 | Болт с шайбой | 22 |
| 22A | J901025 | Болт | 1 |
| 22B | 4486055 | Шайба | 1 |
| 23 | 8118953 | Кронштейн ограничитель | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX85USB-3-HCME и серийный номер машины. Это снижает риск заказа детали другого исполнения.
