Вспомогательный трубопроводы (моноблочный стрела) — HITACHI ZX85USB-3-HCME

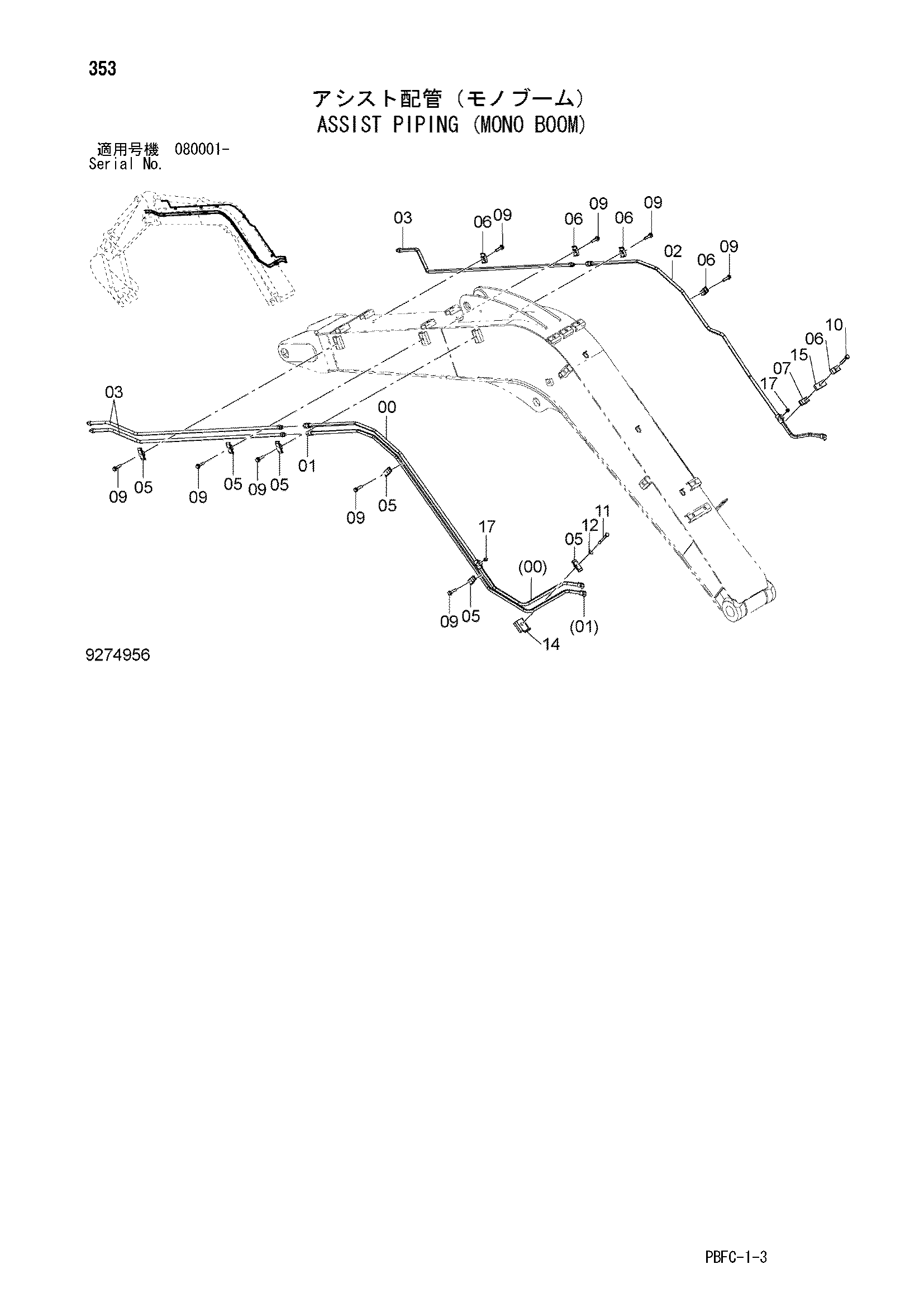

Заводская схема «Вспомогательный трубопроводы (моноблочный стрела)» для HITACHI ZX85USB-3-HCME. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8108612 | Трубка | 1 |
| 01 | 8108613 | Трубка | 1 |
| 02 | 8108614 | Трубка | 1 |
| 03 | 8105582 | Трубка | 3 |
| 05 | 4189858 | Хомут трубки | 6 |
| 06 | 4190124 | Хомут трубки | 5 |
| 07 | 4190125 | Хомут трубки | 1 |
| 09 | J271250 | Болт с шайбой | 9 |
| 09A | J901250 | Болт | 1 |
| 09B | J222012 | Шайба | 1 |
| 10 | J271290 | Болт с шайбой | 1 |
| 10A | J901290 | Болт | 1 |
| 10B | J222012 | Шайба | 1 |
| 11 | J901202 | Болт | 1 |
| 12 | J222012 | Шайба | 1 |
| 14 | 9764772 | Кронштейн | 1 |
| 15 | 4686551 | Кронштейн | 1 |
| 17 | 94-2023 | Пробка | 2 |
| 100 | 9765301 | Седло винта | 10 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX85USB-3-HCME и серийный номер машины. Это снижает риск заказа детали другого исполнения.
