Электромагнитный клапан — HITACHI ZX85USB-3-HCME

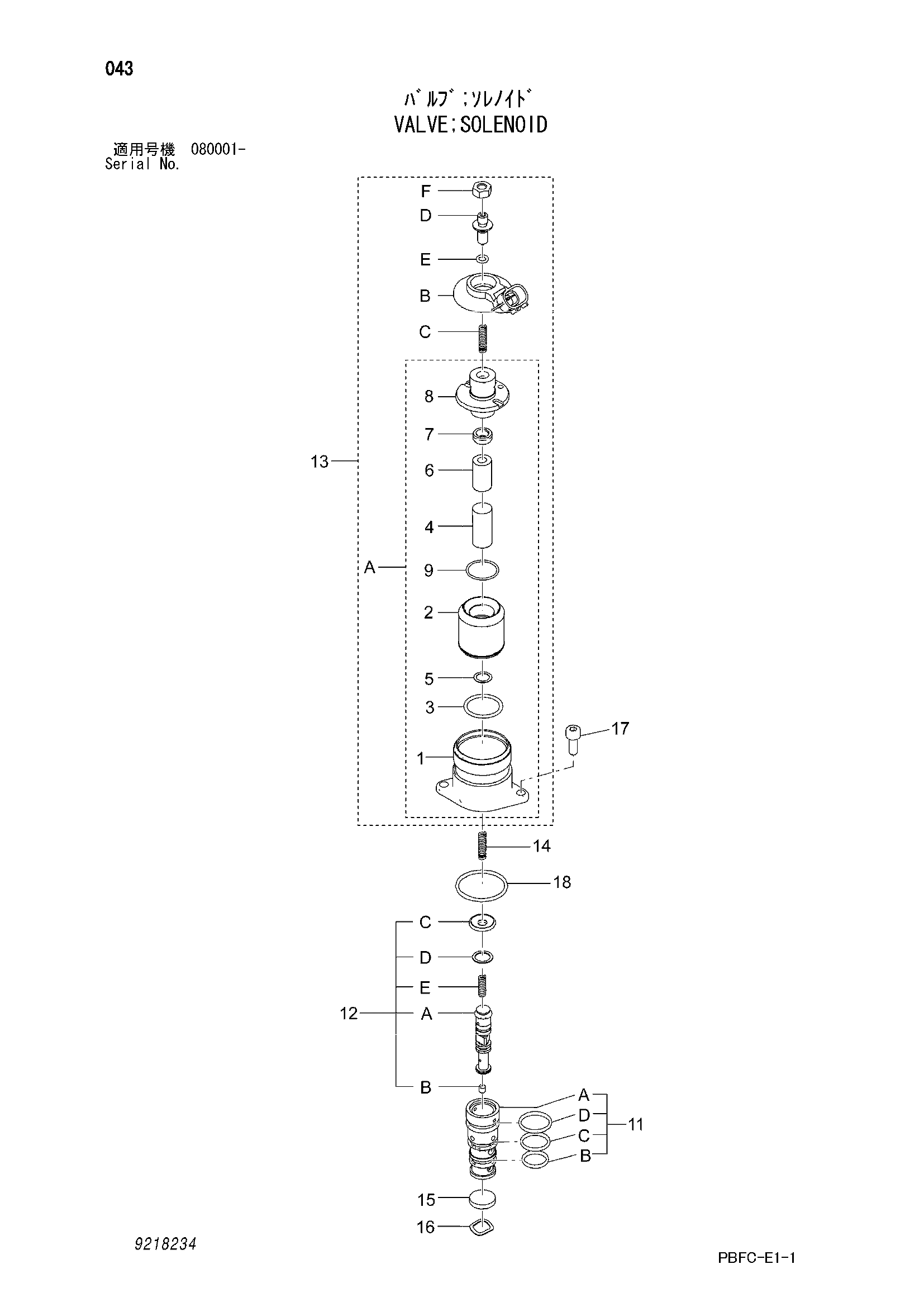

Заводская схема «Электромагнитный клапан» для HITACHI ZX85USB-3-HCME. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9218234 | Электромагнитный клапан | 1 | |
| 11B | 4185600 | Уплотнительное кольцо | 1 |
| 11C | 4484118 | Уплотнительное кольцо | 1 |
| 11D | 4484116 | Уплотнительное кольцо | 1 |
| 12A | 3098791 | Золотник | 1 |
| 12B | 4600228 | Дроссель | 1 |
| 12C | 3096592 | Диапхрагм | 1 |
| 12D | 4603165 | Шайба | 1 |
| 12E | 4600235 | Пружина | 1 |
| 13A | 9229208 | Соленоид | 1 |
| 13A1 | 2049875 | Корпус | 1 |
| 13A2 | 2049251 | Коил | 1 |
| 13A3 | 4600232 | Уплотнительное кольцо | 1 |
| 13A4 | 4600234 | Трубка | 1 |
| 13A5 | 4603182 | Проставка | 1 |
| 13A6 | 4601520 | Плунжер | 1 |
| 13A7 | 3098150 | Кольцо | 1 |
| 13A8 | 2049748 | Капсуле | 1 |
| 13A9 | 4600233 | Уплотнительное кольцо | 1 |
| 13B | 2049239 | Разъём | 1 |
| 13C | 4601047 | Пружина сжатия | 1 |
| 13D | 3098151 | Винт | 1 |
| 13E | 4489717 | Уплотнительное кольцо | 1 |
| 13F | 4489924 | Гайка | 1 |
| 16 | 4489678 | Шайба | 1 |
| 17 | M340513 | Болт с внутренним шестигранником | 2 |
| 18 | 4484114 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX85USB-3-HCME и серийный номер машины. Это снижает риск заказа детали другого исполнения.
