Управление двигателем — HITACHI ZX85USB-3-HCME

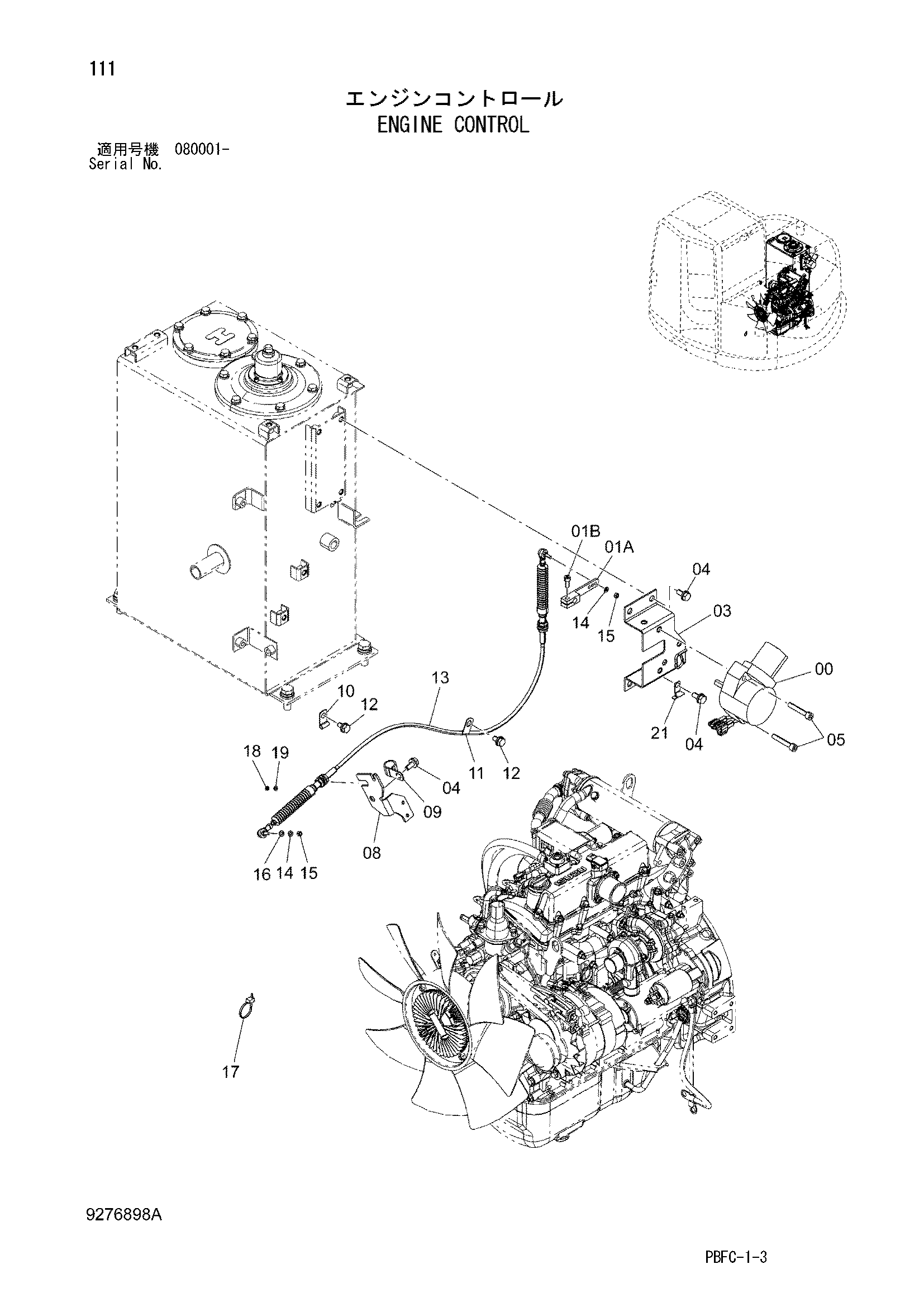

Заводская схема «Управление двигателем» для HITACHI ZX85USB-3-HCME. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4614911 | Гидромотор | 1 |
| 01 | 9207252 | Рычаг узел в сборе | 1 |
| 01A | 9756079 | Рычаг | 1 |
| 01B | J900820 | Болт | 1 |
| 03 | 8109175 | Кронштейн | 1 |
| 04 | J271025 | Болт с шайбой | 5 |
| 04A | J901025 | Болт | 1 |
| 04B | J222010 | Шайба | 1 |
| 05 | J781060 | Болт с внутренним шестигранником | 3 |
| 08 | 8108706 | Кронштейн | 1 |
| 09 | 4190277 замена: 4190273 | Зажим | 1 |
| 09 | 4190273 | Зажим | 1 |
| 10 | 4190276 | Зажим | 1 |
| 11 | 4190271 | Зажим | 2 |
| 11 | 4190271 | Зажим | 1 |
| 12 | J271020 | Болт с шайбой | 2 |
| 12A | J901020 | Болт | 1 |
| 12B | J222010 | Шайба | 1 |
| 13 | 4440150 | Трос управления | 1 |
| 14 | A590906 | Пружинная шайба | 2 |
| 15 | M500605 | Гайка | 2 |
| 16 | A590106 | Плоская шайба | 1 |
| 17 | 4055311 | Ленточный зажим | 1 |
| 18 | M500504 | Гайка | 1 |
| 19 | A590905 | Пружинная шайба | 1 |
| 21 | 4336875 | Кронштейн | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX85USB-3-HCME и серийный номер машины. Это снижает риск заказа детали другого исполнения.
