Контроллер крышка — HITACHI ZX85USB-3-HCME

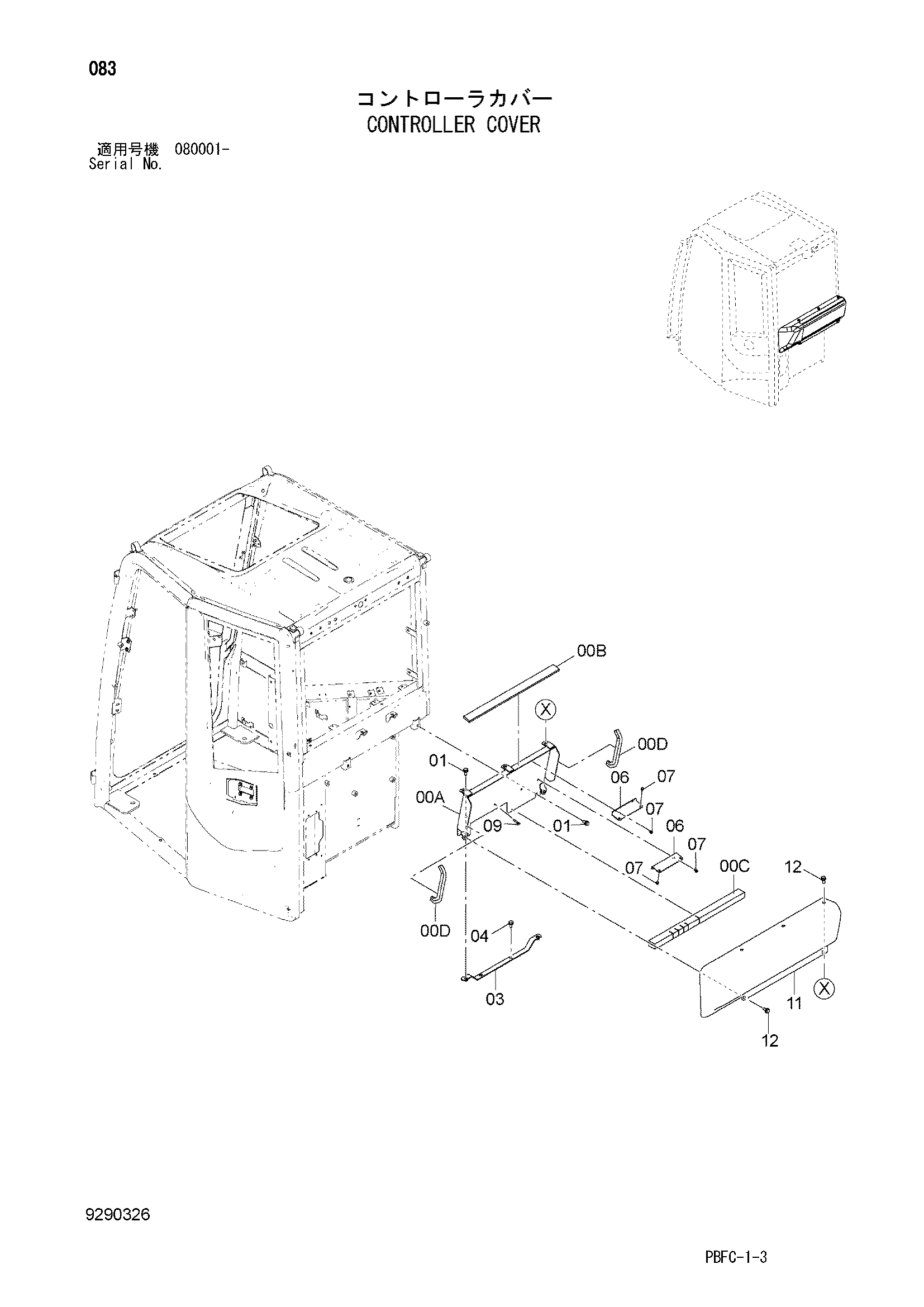

Заводская схема «Контроллер крышка» для HITACHI ZX85USB-3-HCME. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9290095 | Кронштейн в сборе | 1 |
| 00A | 7054844 | Кронштейн | 1 |
| 00B | 4683736 | Резиновая прокладка | 1 |
| 00C | 4683737 | Резиновая прокладка | 1 |
| 00D | 4683750 | Резиновое уплотнение | 2 |
| 01 | J271025 | Болт с шайбой | 4 |
| 01A | J901025 | Болт | 1 |
| 01B | J222010 | Шайба | 1 |
| 03 | 8113368 | Кронштейн | 1 |
| 04 | J271025 | Болт с шайбой | 2 |
| 04A | J901025 | Болт | 1 |
| 04B | J222010 | Шайба | 1 |
| 06 | 4680599 | Кронштейн | 2 |
| 07 | J260614 | Болт с шайбой | 8 |
| 07A | J900614 | Болт | 1 |
| 07B | A590106 | Плоская шайба | 1 |
| 09 | J260635 | Болт с шайбой | 4 |
| 09A | J900635 | Болт | 1 |
| 09B | A590106 | Плоская шайба | 1 |
| 11 | 2056110 | Крышка | 1 |
| 12 | J271025 | Болт с шайбой | 5 |
| 12A | J901025 | Болт | 1 |
| 12B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX85USB-3-HCME и серийный номер машины. Это снижает риск заказа детали другого исполнения.
