Гидроцилиндр. поворот — HITACHI ZX85USB-3-HCME

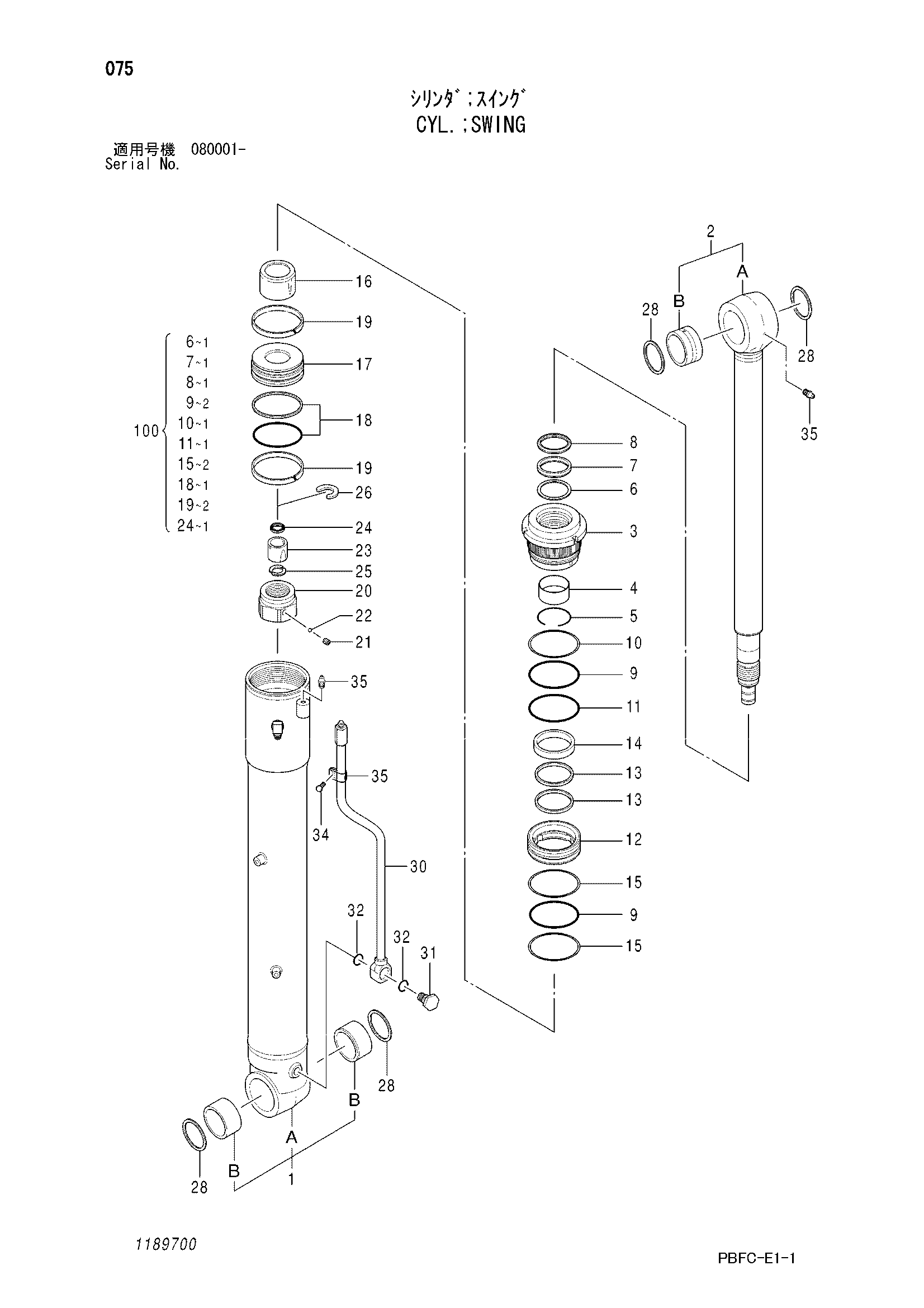

Заводская схема «Гидроцилиндр. поворот» для HITACHI ZX85USB-3-HCME. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4670790 | Гидроцилиндр. поворот | 1 | |
| 1 | 1189701 | Труба гидроцилиндра в сборе | 1 |
| 1A | 1189702 | Труба гидроцилиндра | 1 |
| 1B | 1189703 | Втулка | 2 |
| 2 | 0915003 | Шток гидроцилиндр. в сборе | 1 |
| 2A | 0915004 | Шток гидроцилиндр. | 1 |
| 2B | 4445478 | Втулка | 1 |
| 3 | 0915005 | Головка гидроцилиндра | 1 |
| 4 | 0826907 | Втулка | 1 |
| 5 | 0225704 | Стопорное кольцо | 1 |
| 6 | 0826908 | Кольцо | 1 |
| 7 | 0225711 | U-образная манжета | 1 |
| 8 | 0444715 | Грязесъёмное кольцо | 1 |
| 9 | A811105 | Уплотнительное кольцо | 2 |
| 10 | 0901704 | Опорное кольцо | 1 |
| 11 | A810110 | Уплотнительное кольцо | 1 |
| 12 | 0901705 | Держатель | 1 |
| 13 | 0863305 | Уплотнение амортизатор | 2 |
| 14 | 0863306 | Втулка | 1 |
| 15 | 0298904 | Опорное кольцо | 2 |
| 16 | 0863307 | Амортизирующий подшипник | 1 |
| 17 | 0915006 | Поршень | 1 |
| 18 | 0240915 | Кольцо уплотнение в сборе | 1 |
| 19 | 1119106 | Направляющее кольцо | 2 |
| 20 | 0789606 | Гайка | 1 |
| 21 | 0310612 | Установочный винт | 1 |
| 22 | 0111818 | Шарик | 1 |
| 23 | 0409012 | Амортизирующий подшипник | 1 |
| 24 | 0667010 | Уплотнение | 1 |
| 25 | 0409014 | Ограничитель | 2 |
| 26 | 0409609 | Стопорное кольцо | 1 |
| 28 | 0341304 | Грязесъёмное кольцо | 4 |
| 30 | 1189704 | Трубка | 1 |
| 31 | 0854209 | Пробка | 1 |
| 32 | 4028265 | Уплотнительное кольцо | 2 |
| 33 | 0854210 | Держатель | 1 |
| 34 | 0826816 | Болт | 1 |
| 35 | J75481 | Пресс-маслёнка | 2 |
| 100 | 4696459 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX85USB-3-HCME и серийный номер машины. Это снижает риск заказа детали другого исполнения.
