Трвел рычаг (ход) — HITACHI ZX85USB-3-HCME

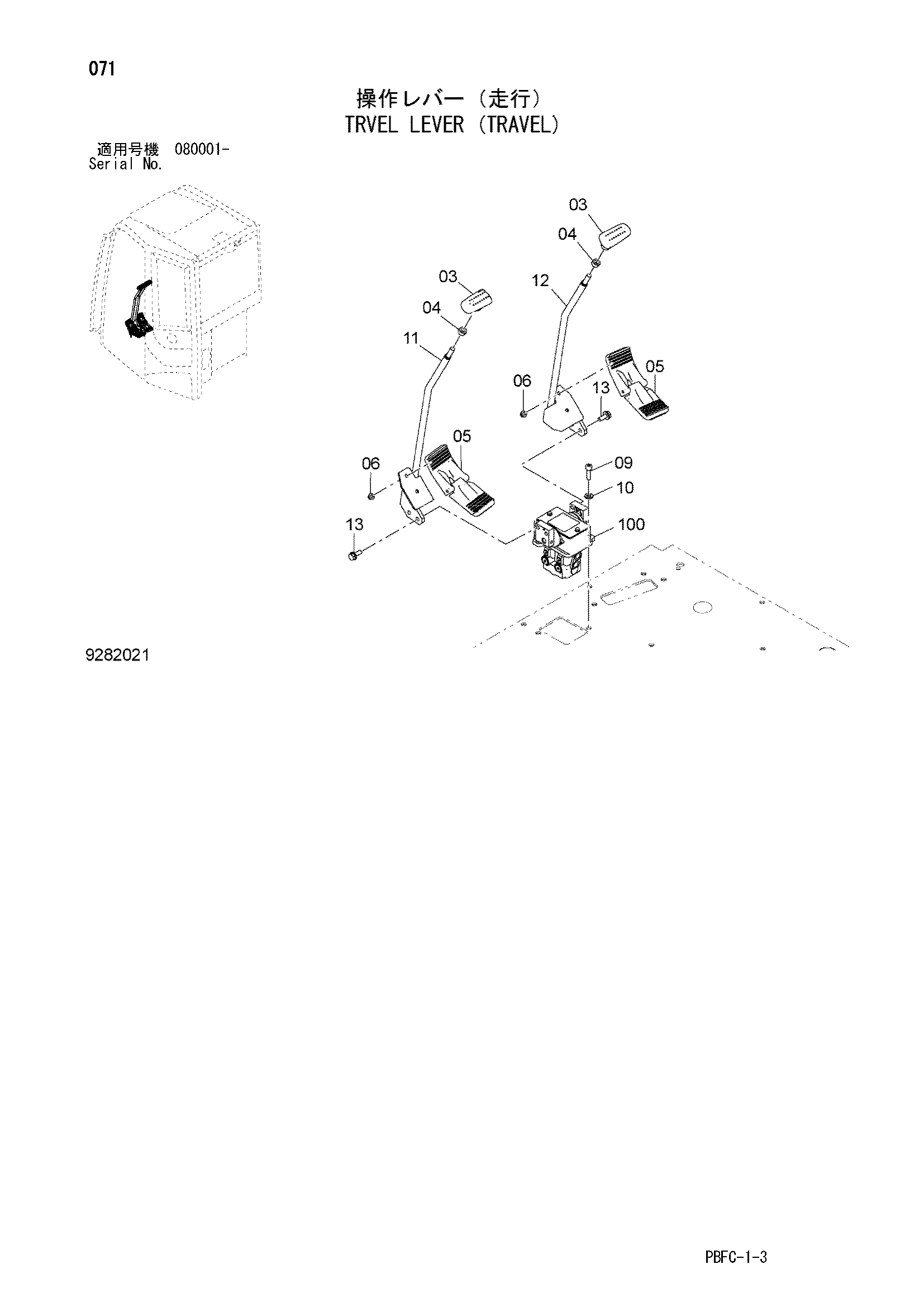

Заводская схема «Трвел рычаг (ход)» для HITACHI ZX85USB-3-HCME. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 03 | 2052912 | Рукоятка | 2 |
| 04 | 4424185 | Гайка | 2 |
| 05 | 4612246 | Педаль | 2 |
| 06 | J260812 | Болт с шайбой | 4 |
| 06A | J900812 | Болт | 1 |
| 06B | A590108 | Плоская шайба | 1 |
| 09 | J781035 | Болт с внутренним шестигранником | 2 |
| 10 | J222010 | Шайба | 2 |
| 11 | 7054531 | Рычаг L | 1 |
| 12 | 7054532 | Рычаг R | 1 |
| 13 | J271030 | Болт с шайбой | 4 |
| 13A | J901030 | Болт | 1 |
| 13B | J222010 | Шайба | 1 |
| 100 | 9291700 | Пилотный клапан | 1 |
| 100 | 9292883 | Пилотный клапан | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX85USB-3-HCME и серийный номер машины. Это снижает риск заказа детали другого исполнения.
