Тормозной клапан — HITACHI ZX85USB-3-HCME

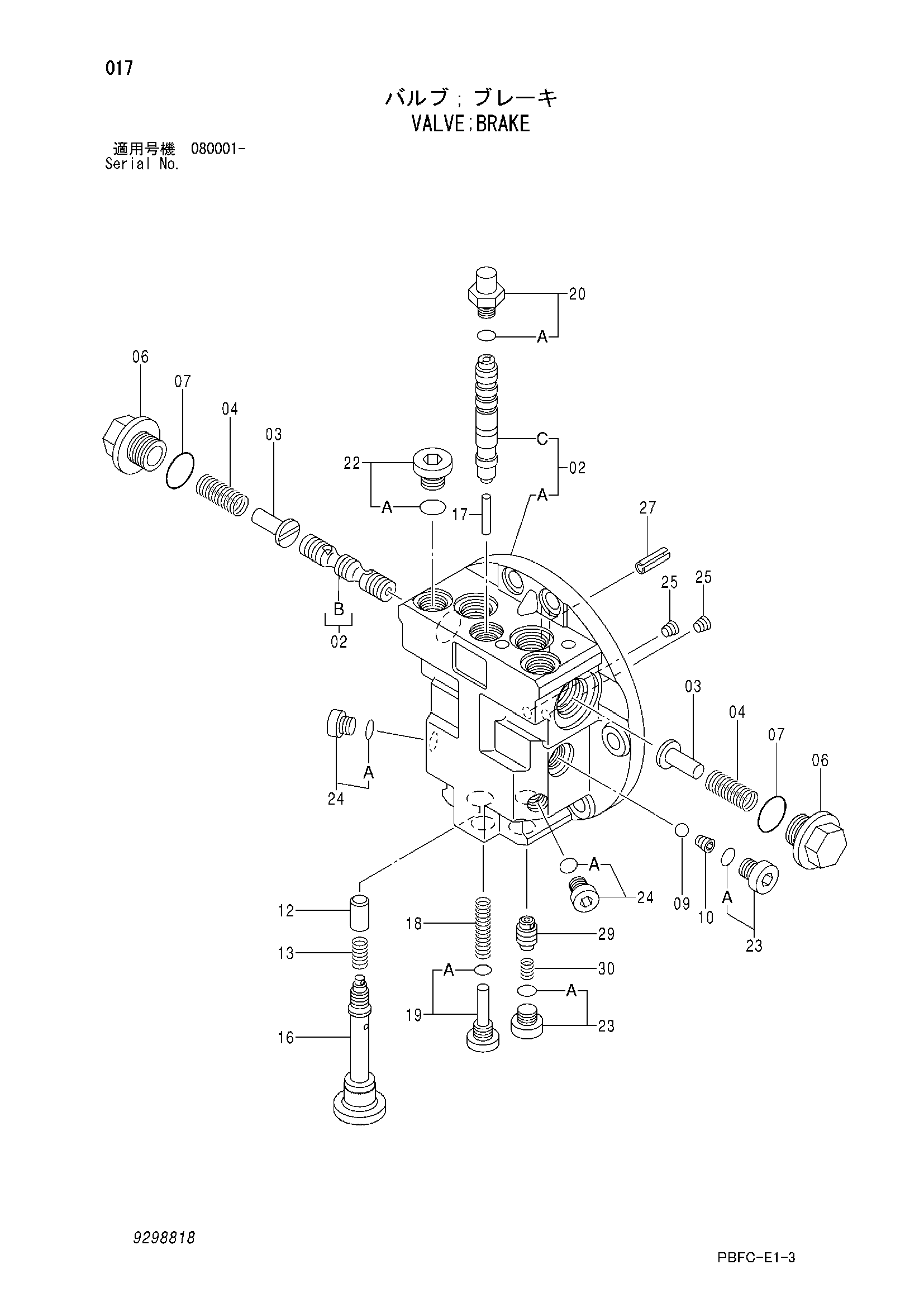

Заводская схема «Тормозной клапан» для HITACHI ZX85USB-3-HCME. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9298818 замена: 9299533 | Тормозной клапан | 1 | |
| 9299533 | Тормозной клапан | 1 | |
| 02 | 8116517 | Корпус в сборе | 1 |
| 03 | 4434407 | Ограничитель золотник | 2 |
| 04 | 4434408 | Пружина сжатия | 2 |
| 06 | 4434406 | Пробка | 2 |
| 07 | 4506424 | Уплотнительное кольцо | 2 |
| 09 | 4509493 | Шарик | 1 |
| 10 | 4193400 | Пробка | 1 |
| 12 | 4443372 | Тарельчатый клапан | 2 |
| 13 | 4434410 | Пружина сжатия | 2 |
| 16 | 9264412 | Предохранительный клапан | 2 |
| 17 | 4096496 | Неедле | 1 |
| 18 | 4443685 | Пружина сжатия | 1 |
| 19 | 9167977 | Пробка | 1 |
| 19A | 957366 | Уплотнительное кольцо | 1 |
| 20 | 4368621 | Адаптер | 1 |
| 20A | 957366 | Уплотнительное кольцо | 1 |
| 22 | 9134111 | Пробка | 1 |
| 22A | 4509180 | Уплотнительное кольцо | 1 |
| 23 | 9134110 | Пробка | 2 |
| 23A | 957366 | Уплотнительное кольцо | 1 |
| 24 | 9134109 | Пробка | 2 |
| 24A | 4506408 | Уплотнительное кольцо | 1 |
| 25 | 4050968 | Пробка | 2 |
| 27 | 988975 | Пружинный штифт | 1 |
| 29 | 4446283 | Тарельчатый клапан | 1 |
| 30 | 4398846 | Пружина сжатия | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX85USB-3-HCME и серийный номер машины. Это снижает риск заказа детали другого исполнения.
