Крышка (3)<LCN> — HITACHI ZX85USB-3-HCME

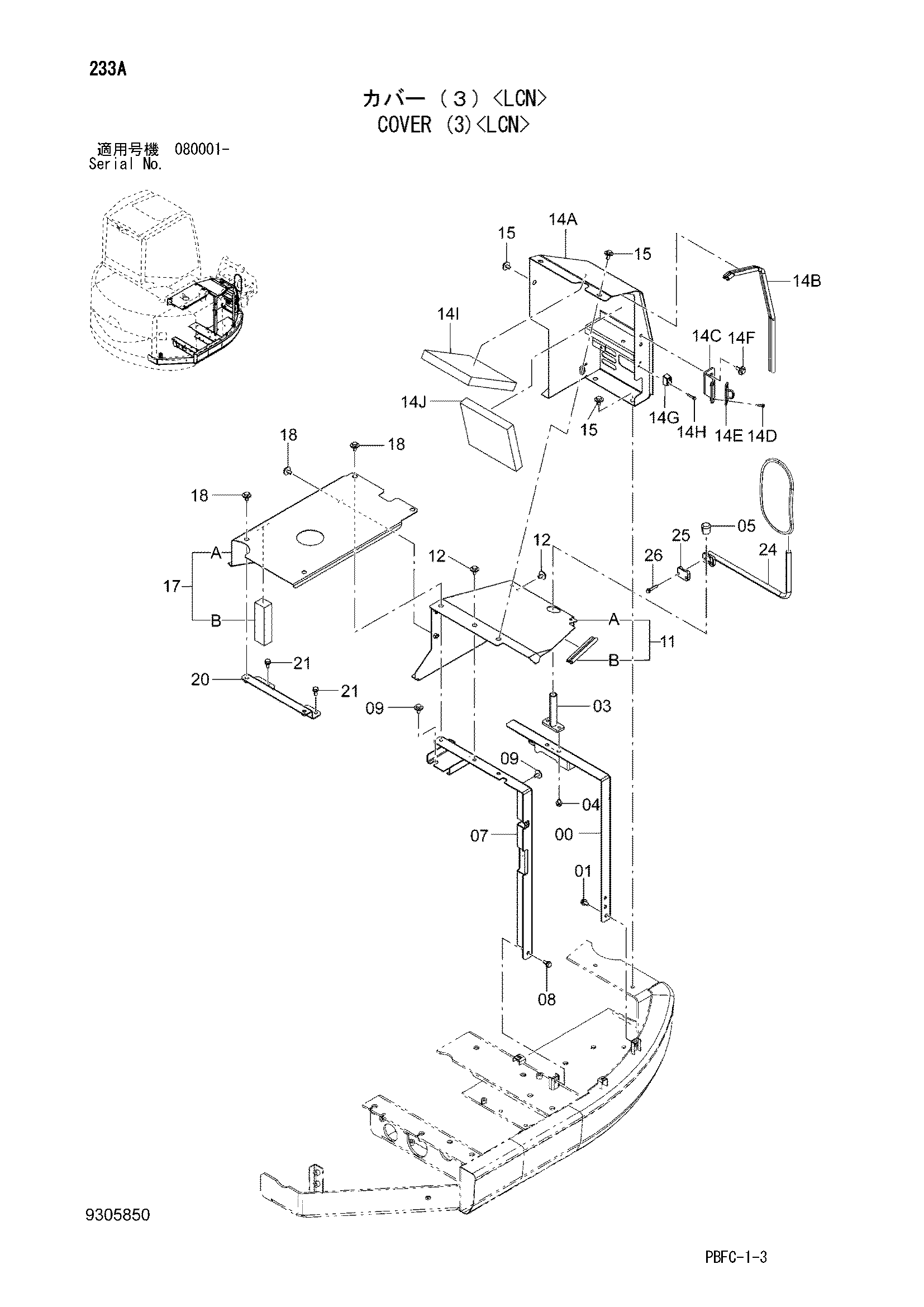

Заводская схема «Крышка (3)<LCN>» для HITACHI ZX85USB-3-HCME. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7057336 | Опора | 1 |
| 01 | J271025 | Болт с шайбой | 1 |
| 01A | J901025 | Болт | 1 |
| 01B | J222010 | Шайба | 1 |
| 03 | 9759394 | Стойка | 1 |
| 04 | J271020 | Болт с шайбой | 2 |
| 04A | J901020 | Болт | 1 |
| 04B | J222010 | Шайба | 1 |
| 05 | 4094101 | Колпачок | 1 |
| 07 | 7057337 | Опора | 1 |
| 08 | J271025 | Болт с шайбой | 1 |
| 08A | J901025 | Болт | 1 |
| 08B | J222010 | Шайба | 1 |
| 09 | J281025 | Болт с шайбой | 3 |
| 09A | J901025 | Болт | 1 |
| 09B | 4486055 | Шайба | 1 |
| 11 | 9305857 | Крышка | 1 |
| 11A | 7057338 | Крышка | 1 |
| 11B | 4668928 | Резиновое уплотнение | 1 |
| 12 | J281025 | Болт с шайбой | 3 |
| 12A | J901025 | Болт | 1 |
| 12B | 4486055 | Шайба | 1 |
| 14 | 9305856 | Крышка | 1 |
| 14A | 6027502 | Крышка | 1 |
| 14B | 4668929 | Резиновое уплотнение | 1 |
| 14C | 8097090 | Кронштейн | 1 |
| 14D | J281030 | Болт с шайбой | 2 |
| 14DA | J901030 | Болт | 1 |
| 14DB | 4486055 | Шайба | 1 |
| 14E | 9762838 | Защёлка | 1 |
| 14F | J260620 | Болт с шайбой | 2 |
| 14FA | J900620 | Болт | 1 |
| 14FB | A590106 | Плоская шайба | 1 |
| 14G | 4652573 | Ограничитель | 1 |
| 14H | J260635 | Болт с шайбой | 2 |
| 14HA | J900635 | Болт | 1 |
| 14HB | A590106 | Плоская шайба | 1 |
| 14I | 4703666 | Резиновая прокладка | 1 |
| 14J | 4703667 | Резиновая прокладка | 1 |
| 15 | J281025 | Болт с шайбой | 5 |
| 15A | J901025 | Болт | 1 |
| 15B | 4486055 | Шайба | 1 |
| 17 | 9296589 | Крышка | 1 |
| 17A | 2055102 | Крышка | 1 |
| 17B | 4692079 | Резиновая прокладка | 1 |
| 18 | J281025 | Болт с шайбой | 6 |
| 18A | J901025 | Болт | 1 |
| 18B | 4486055 | Шайба | 1 |
| 20 | 8109181 | Кронштейн | 1 |
| 21 | J271025 | Болт с шайбой | 2 |
| 21A | J901025 | Болт | 1 |
| 21B | J222010 | Шайба | 1 |
| 23 | 4416704 | Зеркало | 1 |
| 23A | 4460536 | Держатель | 1 |
| 23B | 4460582 | Манжета | 1 |
| 23C | 4634798 | Болт | 1 |
| 24 | 8089326 | Стойка | 1 |
| 25 | 4373196 | Хомут | 1 |
| 26 | J260845 | Болт с шайбой | 2 |
| 26A | J900845 | Болт | 1 |
| 26B | A590108 | Плоская шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX85USB-3-HCME и серийный номер машины. Это снижает риск заказа детали другого исполнения.
