033: Вентилятор и ремень вентилятора — HITACHI ZX85USB-3-HCME

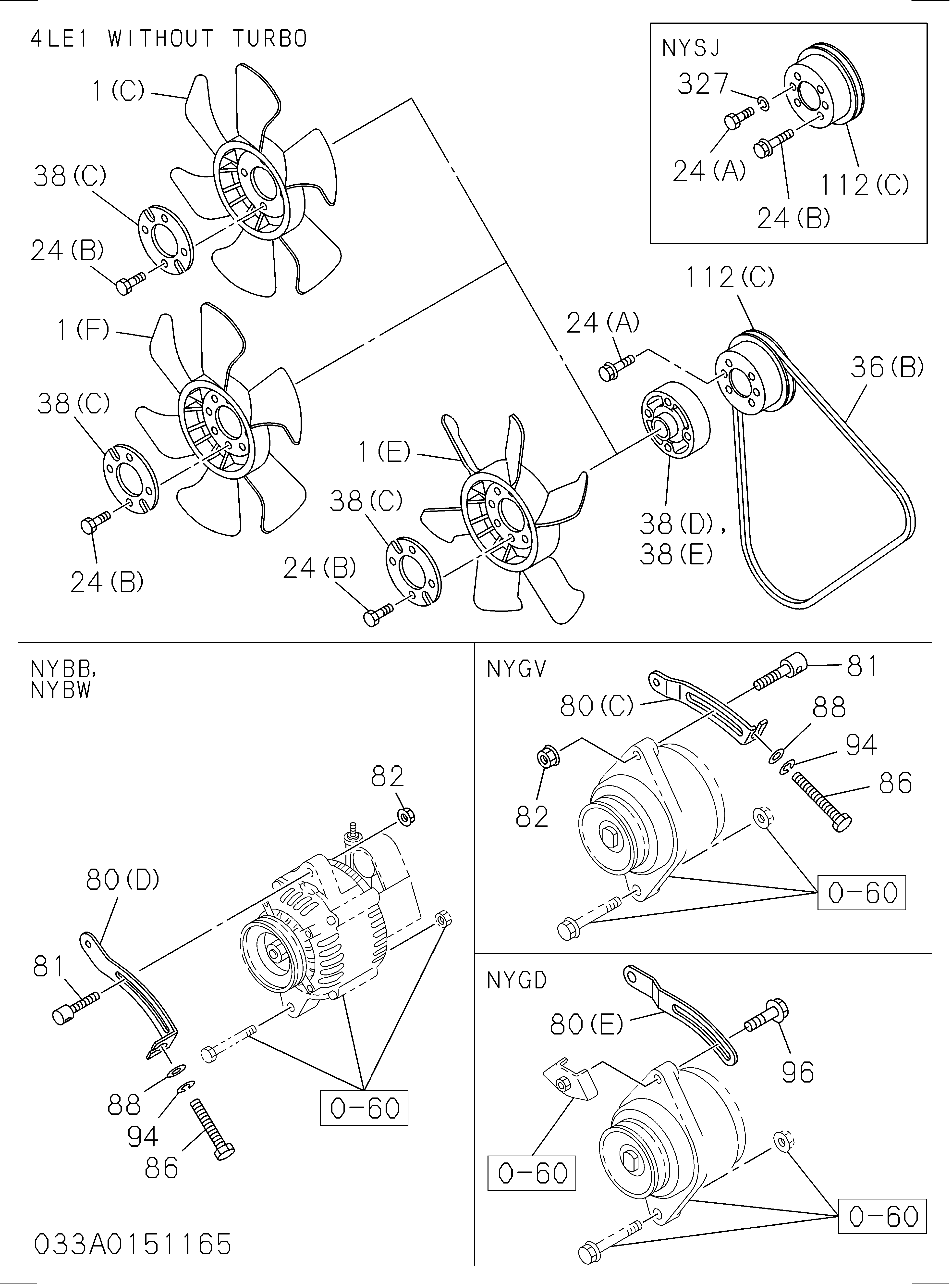

Заводская схема «033: Вентилятор и ремень вентилятора» для HITACHI ZX85USB-3-HCME. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 001(A) | 8980636760 | Вентилятор охлаждение | 1 |
| 008 | 8980987861 | Муфта охлаждение вентилятор | 1 |
| 013 | 0911802080 | Гайка охлаждение вентилятор | 8 |
| 024(A) | 0208006120 | Болт вентилятор | 2 |
| 028 | 0280506450 | Болт охлаждение вентилятор | 4 |
| 036(A) | 8980952030 | Ремень охлаждение вентилятор | 1 |
| 038(A) | 8971086430 | Проставка вентилятор | 1 |
| 038(B) | 8973281610 | Проставка вентилятор | 1 |
| 080(A) | 8980951700 | Пластина ADJ | 1 |
| 081 | 8972572230 | Деталь слидинг | 1 |
| 082 | 0911802080 | Гайка ADJ пластина | 1 |
| 086 | 8971727201 | Болт ADJ | 1 |
| 088 | 0916147080 | Шайба PL, ADJ пластина | 1 |
| 094 | 0915108080 | Шайба LK, ADJ пластина | 1 |
| 112(A) | 8980924941 | Шкив вентилятор центральный | 1 |
| 327 | 0916107060 | Шайба PL, вентилятор | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX85USB-3-HCME и серийный номер машины. Это снижает риск заказа детали другого исполнения.
