066: Генератор — HITACHI ZX85USB-3-HCME

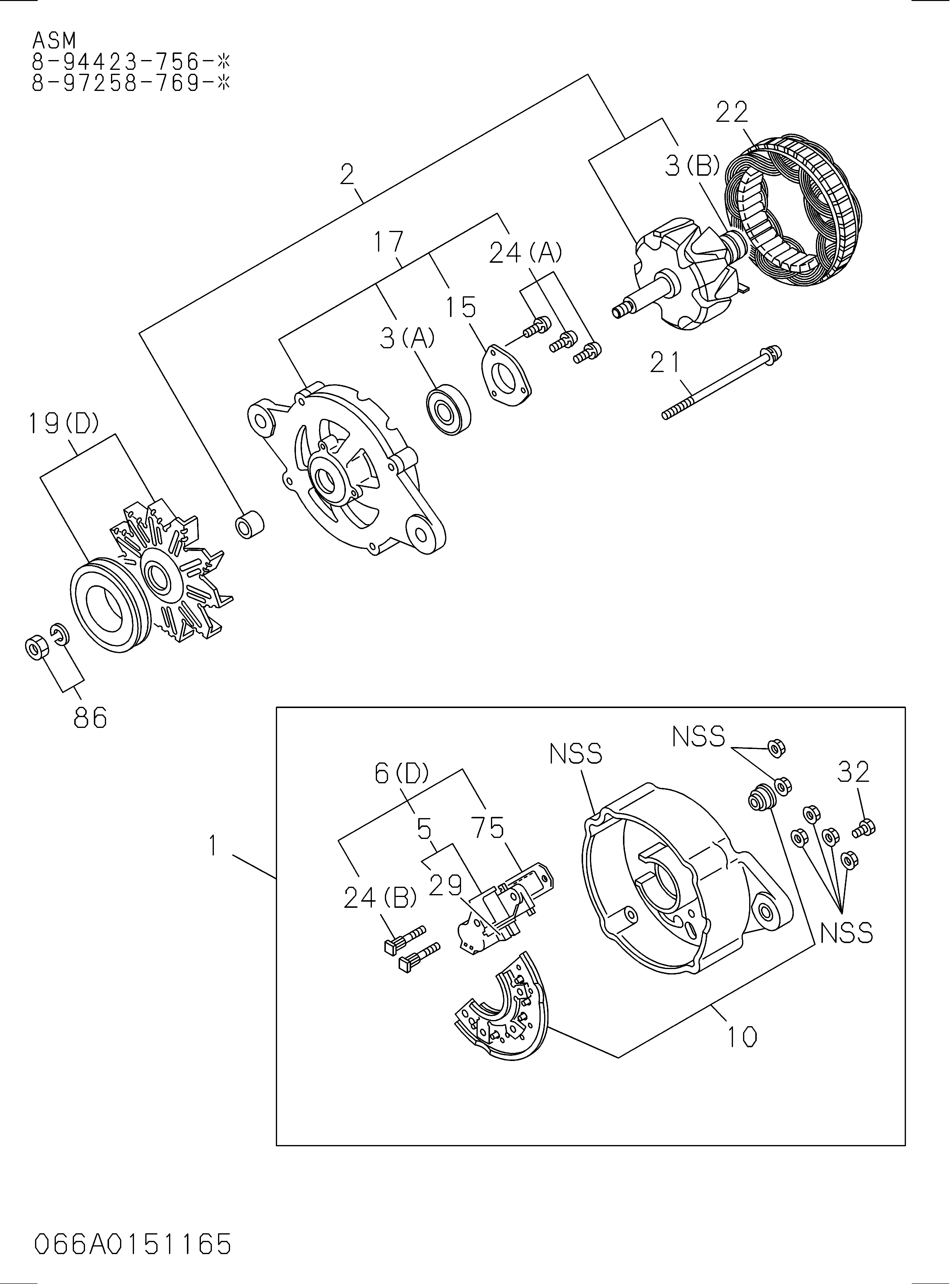

Заводская схема «066: Генератор» для HITACHI ZX85USB-3-HCME. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 001 | 8980969840 | Крышка в сборе RR, генератор | 1 |
| 002 | 8973828690 | Ротор генератор | 1 |
| 003(A) | 1812297230 | Подшипник ротор, генератор | 1 |
| 003(B) | 1812297580 | Подшипник ротор, генератор | 1 |
| 004 | 8973828840 | Клемма щётка, генератор | 1 |
| 006(E) | 8980923990 | Регулятор в сборе волтаге, генератор | 1 |
| 010 | 8973828790 | Ректифиер генератор | 1 |
| 014 | 8973828700 | Втулка стальной | 2 |
| 015 | 1812297600 | Фиксатор ротор, генератор | 1 |
| 017 | 8980456870 | Крышка в сборе передний, генератор | 1 |
| 018 | 1812294740 | Гайка шкив, генератор | 1 |
| 019(E) | 8980969830 | Шкив генератор | 1 |
| 020 | 8973828740 | Вентилятор генератор | 1 |
| 021 | 1812293820 | Болт тхроугх, генератор | 3 |
| 022 | 8973828710 | Статор генератор | 1 |
| 023 | 8980362950 | Коил ротор генератор | 1 |
| 039 | 8973828820 | Крышка концевой, RR крышка, генератор | 1 |
| 043 | 1812297330 | Винт RR концевой крышка | 3 |
| 049(A) | 8973828800 | Втулка ректифиер, генератор | 1 |
| 049(B) | 8980969850 | Втулка ректифиер, генератор | 1 |
| 062 | 1811180110 | Зажим клемма, щётка, генератор | 1 |
| 065 | 1841320120 | Конденсатор генератор | 1 |
| 071 | 8970290590 | Держатель клемма, генератор | 1 |
| 087 | 1812294790 | Шайба шкив, генератор | 1 |
| 088 | 1812294780 | Шайба PL, шкив генератор | 1 |
| 089 | 8973828810 | Болт ректифиер, генератор | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX85USB-3-HCME и серийный номер машины. Это снижает риск заказа детали другого исполнения.
