Электромагнитный клапан — HITACHI ZX85USB-3-HCME

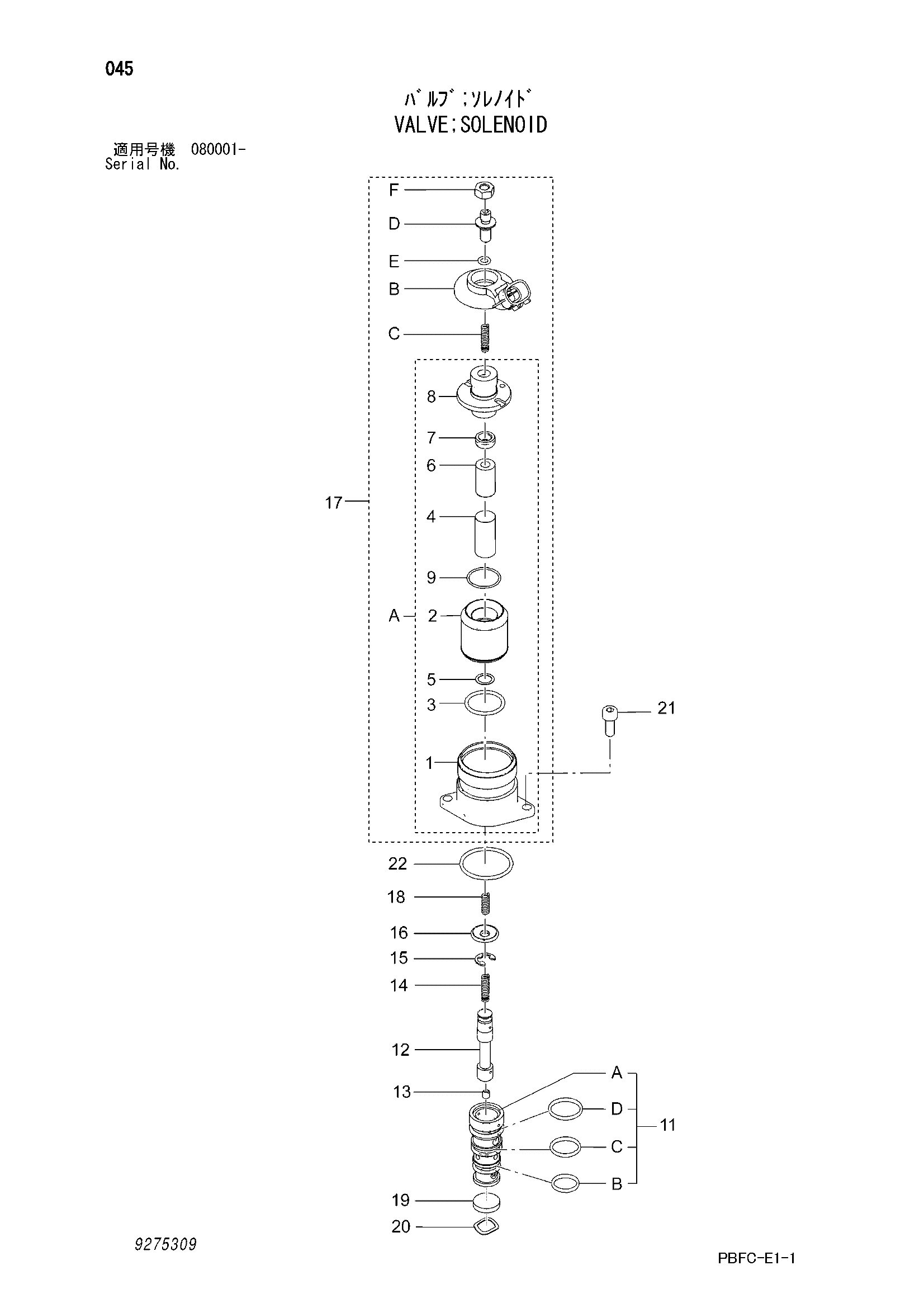

Заводская схема «Электромагнитный клапан» для HITACHI ZX85USB-3-HCME. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9275309 | Электромагнитный клапан | 1 | |
| 11 | 9275308 | Втулка в сборе | 1 |
| 11A | 2054270 | Втулка | 1 |
| 11B | 4185600 | Уплотнительное кольцо | 1 |
| 11C | 4484118 | Уплотнительное кольцо | 1 |
| 11D | 4484116 | Уплотнительное кольцо | 1 |
| 12 | 3109921 | Золотник | 1 |
| 13 | 4603166 | Дроссель | 1 |
| 14 | 4668133 | Пружина сжатия | 1 |
| 15 | 4458377 | Стопорное кольцо | 1 |
| 16 | 3096592 | Диапхрагм | 1 |
| 17A | 9229208 | Соленоид | 1 |
| 17A1 | 2049875 | Корпус | 1 |
| 17A2 | 2049251 | Коил | 1 |
| 17A3 | 4600232 | Уплотнительное кольцо | 1 |
| 17A4 | 4600234 | Трубка | 1 |
| 17A5 | 4603182 | Проставка | 1 |
| 17A6 | 4601520 | Плунжер | 1 |
| 17A7 | 3098150 | Кольцо | 1 |
| 17A8 | 2049748 | Капсуле | 1 |
| 17A9 | 4600233 | Уплотнительное кольцо | 1 |
| 17B | 2049239 | Разъём | 1 |
| 17C | 4601047 | Пружина сжатия | 1 |
| 17D | 3098151 | Винт | 1 |
| 17E | 4489717 | Уплотнительное кольцо | 1 |
| 17F | 4489924 | Гайка | 1 |
| 18 | 4601048 | Пружина сжатия | 1 |
| 19 | 4604450 | Пластина | 1 |
| 20 | 4489678 | Шайба | 1 |
| 21 | M340513 | Болт с внутренним шестигранником | 2 |
| 22 | 4484114 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX85USB-3-HCME и серийный номер машины. Это снижает риск заказа детали другого исполнения.
