Электрооборудование (D) — HITACHI ZX85USB-3-HCME

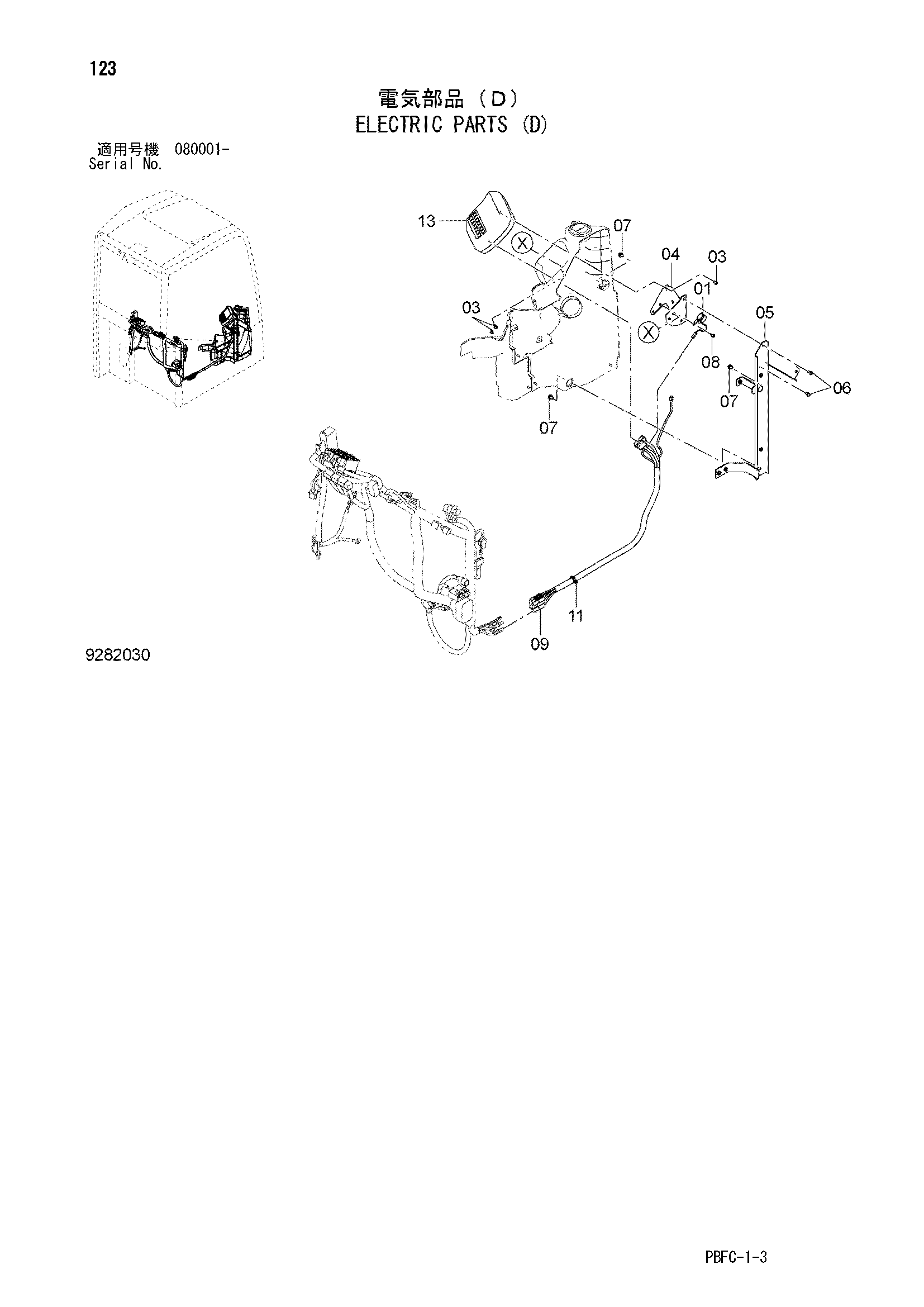

Заводская схема «Электрооборудование (D)» для HITACHI ZX85USB-3-HCME. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4297188 | Зуммер | 1 |
| 03 | J460616 | Винт с шайбой | 5 |
| 04 | 7054540 | Кронштейн | 1 |
| 05 | 7053506 | Кронштейн | 1 |
| 06 | J460616 | Винт с шайбой | 2 |
| 07 | J260816 | Болт с шайбой | 3 |
| 07A | J900816 | Болт | 1 |
| 07B | A590108 | Плоская шайба | 1 |
| 08 | J460612 | Винт с шайбой | 1 |
| 09 | 2054781 | Жгут проводов | 1 |
| 11 | 4452727 | Зажим | 1 |
| 13 | 4684076 | Монитор | 1 |
| 13 | 4684078 | Монитор | 1 |
| 13 | 4684075 | Монитор [EU] | 1 |
| 13 | 4684077 | Монитор [EU] | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX85USB-3-HCME и серийный номер машины. Это снижает риск заказа детали другого исполнения.
