Крышка двигателя (с задний камера)<LCN> — HITACHI ZX85USB-3-HCME

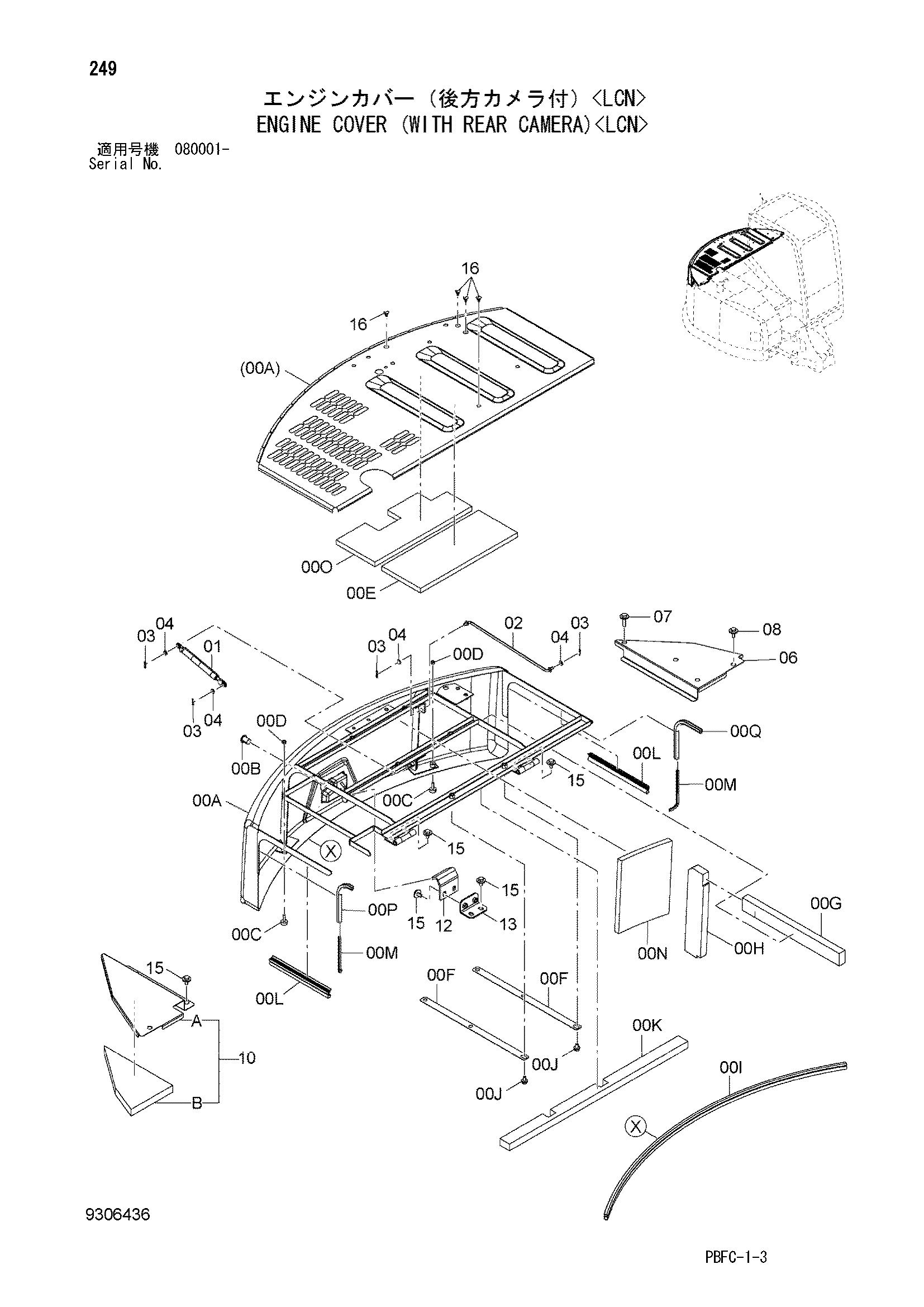

Заводская схема «Крышка двигателя (с задний камера)<LCN>» для HITACHI ZX85USB-3-HCME. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9299319 | Крышка двигатель | 1 |
| 00A | 7056321 | Коевер двигатель | 1 |
| 00B | 4379989 | Гидроцилиндр. блокировка | 1 |
| 00C | 4288390 | Ограничитель | 2 |
| 00D | J950008 | Гайка | 2 |
| 00E | 4670506 | Резиновая прокладка | 1 |
| 00F | 4668214 | Пластина | 2 |
| 00G | 4670461 | Резиновая прокладка | 1 |
| 00H | 4670462 | Резиновая прокладка | 1 |
| 00I | 4670490 | Резиновое уплотнение | 1 |
| 00J | J271020 | Болт с шайбой | 6 |
| 00J1 | J901020 | Болт | 1 |
| 00J2 | J222010 | Шайба | 1 |
| 00K | 4686536 | Резиновая прокладка | 1 |
| 00L | 4680602 | Резиновая прокладка | 2 |
| 00M | 4688408 | Резиновая прокладка | 2 |
| 00N | 4688853 | Резиновая прокладка | 1 |
| 00O | 4695847 | Резиновая прокладка | 1 |
| 00P | 4696923 | Амортизатор | 1 |
| 00Q | 4696972 | Амортизатор | 1 |
| 01 | 4686234 | Стойка | 1 |
| 02 | 9767932 | Стойка | 1 |
| 03 | 4022697 | Стопорный палец | 4 |
| 04 | A590108 | Плоская шайба | 4 |
| 06 | 8109988 | Крышка | 1 |
| 07 | J281045 | Болт с шайбой | 1 |
| 07A | J901045 | Болт | 1 |
| 07B | 4486055 | Шайба | 1 |
| 08 | J281030 | Болт с шайбой | 2 |
| 08A | J901030 | Болт | 1 |
| 08B | 4486055 | Шайба | 1 |
| 10 | 9305845 | Крышка | 1 |
| 10A | 3116935 | Крышка | 1 |
| 10B | 4703652 | Резиновая прокладка | 1 |
| 12 | 4686236 | Защёлка | 1 |
| 13 | 9769738 | Кронштейн | 1 |
| 15 | J281025 | Болт с шайбой | 11 |
| 15A | J901025 | Болт | 1 |
| 15B | 4486055 | Шайба | 1 |
| 16 | 4387681 | Пробка | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX85USB-3-HCME и серийный номер машины. Это снижает риск заказа детали другого исполнения.
