2P-BOOM — HITACHI ZX85USB-3-HCME

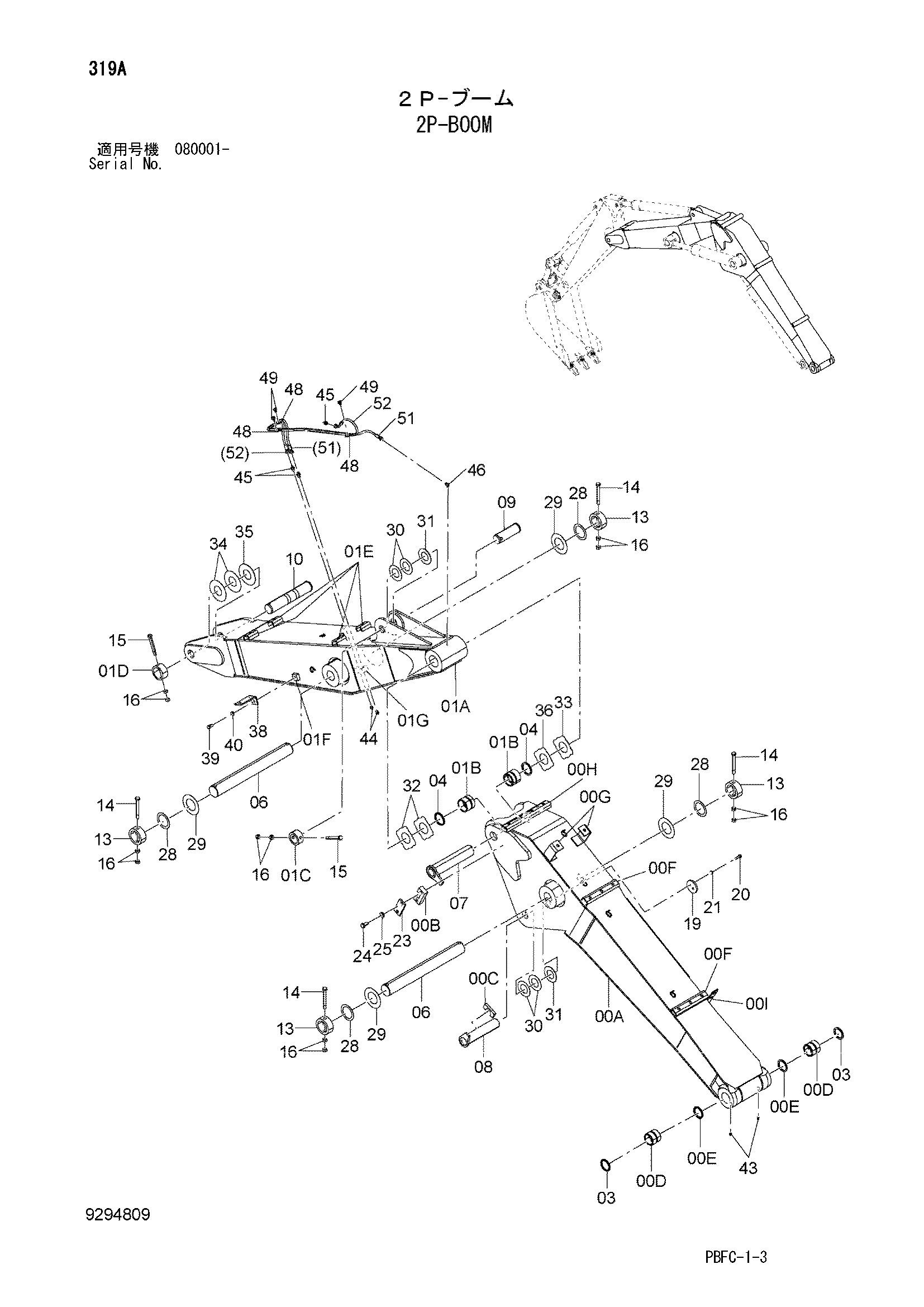

Заводская схема «2P-BOOM» для HITACHI ZX85USB-3-HCME. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7054920 | Стрела фирст | 1 |
| 00A | 5011941 | Стрела фирст | 1 |
| 00B | 4362709 | Ограничитель | 1 |
| 00C | 4688831 | Ограничитель | 1 |
| 00D | 4445478 | Втулка | 2 |
| 00E | 4094086 | Пылезащитное уплотнение | 2 |
| 00F | 9769720 | Седло винта | 2 |
| 00G | 9769875 | Седло винта | 2 |
| 00H | 9769889 | Седло винта | 1 |
| 00I | 4685988 | Кронштейн | 1 |
| 01 | 7054921 | Стрела секонд | 1 |
| 01A | 5011942 | Стрела секонд | 1 |
| 01B | 4429942 | Втулка | 2 |
| 01C | 4434950 | Ограничитель | 1 |
| 01D | 4434951 | Ограничитель | 1 |
| 01E | 9765301 | Седло винта | 4 |
| 01F | 4224632 | Седло винта | 1 |
| 01G | 4218354 | Блок | 1 |
| 03 | 4094086 | Пылезащитное уплотнение | 2 |
| 04 | 4065687 | Пылезащитное уплотнение | 2 |
| 06 | 3114127 | Палец | 2 |
| 07 | 8114592 | Палец | 1 |
| 08 | 8114550 | Палец | 1 |
| 09 | 3076942 | Палец | 1 |
| 10 | 3096626 | Палец | 1 |
| 13 | 4435239 | Ограничитель | 4 |
| 14 | 4435124 | Стопорный палец | 4 |
| 15 | 4435123 | Стопорный палец | 2 |
| 16 | J950016 | Гайка | 12 |
| 19 | 4688114 | Пластина | 1 |
| 20 | J921040 | Болт | 2 |
| 21 | J222010 | Шайба | 2 |
| 23 | 9754382 | Пластина | 1 |
| 24 | J921635 | Болт | 2 |
| 25 | J222016 | Шайба | 2 |
| 28 | 4444754 | Упорная пластина 1.0mm | 4 |
| 29 | 4450011 | Упорная пластина 1.0mm | 4 |
| 30 | 4374459 | Упорная пластина 1.0mm | 4 |
| 31 | 4374437 | Упорная пластина 2.0mm | 2 |
| 32 | 4444290 | Упорная пластина 1.0mm | 2 |
| 33 | 4444291 | Упорная пластина 2.0mm | 1 |
| 34 | 4394384 | Упорная пластина 1.0mm | 2 |
| 35 | 4394385 | Упорная пластина 2.0mm | 1 |
| 36 | 4462623 | Упорная пластина 1.5mm | 1 |
| 38 | 4224631 | Кронштейн | 1 |
| 39 | J901425 | Болт | 1 |
| 40 | A590914 | Пружинная шайба | 1 |
| 43 | J75581 | Пресс-маслёнка | 2 |
| 44 | J75482 | Пресс-маслёнка | 2 |
| 45 | 4154651 | Адаптер | 3 |
| 46 | 4298746 | Угловой штуцер | 1 |
| 48 | 4192018 | Зажим | 3 |
| 49 | J271016 | Болт с шайбой | 3 |
| 49A | J901016 | Болт | 1 |
| 49B | J222010 | Шайба | 1 |
| 51 | 4269806 | Шланг | 1 |
| 52 | 4641912 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX85USB-3-HCME и серийный номер машины. Это снижает риск заказа детали другого исполнения.
