Электрооборудование (A) — HITACHI ZX85USB-3-HCME

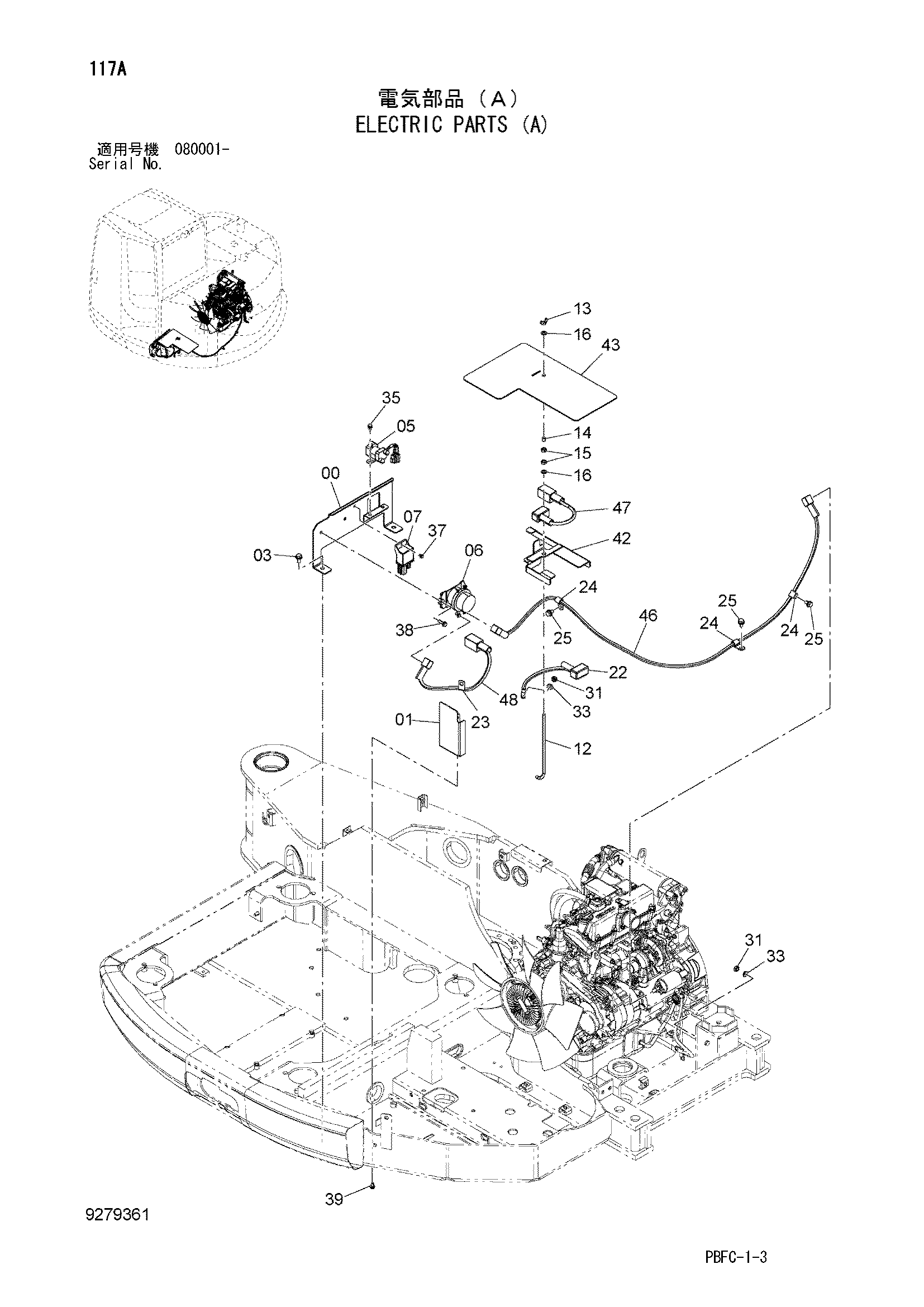

Заводская схема «Электрооборудование (A)» для HITACHI ZX85USB-3-HCME. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8110011 | Кронштейн | 1 |
| 01 | 9768125 | Кронштейн | 1 |
| 03 | J271025 | Болт с шайбой | 2 |
| 03A | J901025 | Болт | 1 |
| 03B | J222010 | Шайба | 1 |
| 05 | 4452158 | Реле | 1 |
| 06 | 4255762 | Реле аккумулятор | 1 |
| 07 | 4669371 | Таймер | 1 |
| 12 | 4257034 | Болт крюк | 1 |
| 13 | M570010 | Гайка винг | 1 |
| 14 | 4488668 | Проставка | 1 |
| 15 | J950010 | Гайка | 2 |
| 16 | A590110 | Плоская шайба | 2 |
| 22 | 4672222 | Трос батт. | 1 |
| 23 | 4190261 | Зажим | 1 |
| 24 | 4190275 | Зажим | 3 |
| 25 | J271020 | Болт с шайбой | 3 |
| 25A | J901020 | Болт | 1 |
| 25B | J222010 | Шайба | 1 |
| 31 | J950010 | Гайка | 2 |
| 33 | A590110 | Плоская шайба | 2 |
| 35 | J260816 замена: J260814 | Болт с шайбой | 2 |
| 35A | J900816 | Болт | 1 |
| 35B | A590108 | Плоская шайба | 1 |
| 35 | J260814 | Болт с шайбой | 2 |
| 35A | J900814 | Болт | 1 |
| 35B | A590108 | Плоская шайба | 1 |
| 37 | J260616 | Болт с шайбой | 1 |
| 37A | J900616 | Болт | 1 |
| 37B | A590106 | Плоская шайба | 1 |
| 38 | J260825 | Болт с шайбой | 2 |
| 38A | J900825 | Болт | 1 |
| 38B | A590108 | Плоская шайба | 1 |
| 39 | J260816 | Болт с шайбой | 2 |
| 39A | J900816 | Болт | 1 |
| 39B | A590108 | Плоская шайба | 1 |
| 42 | 8112545 | Опора | 1 |
| 43 | 4681226 | Крышка | 1 |
| 46 | 4680774 | Трос батт. | 1 |
| 47 | 4680771 | Трос батт. | 1 |
| 48 | 4681213 | Трос батт. | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX85USB-3-HCME и серийный номер машины. Это снижает риск заказа детали другого исполнения.
