Хигх-прессуре трубопроводы (PTO)(моноблочный стрела) — HITACHI ZX85USB-3-HCME

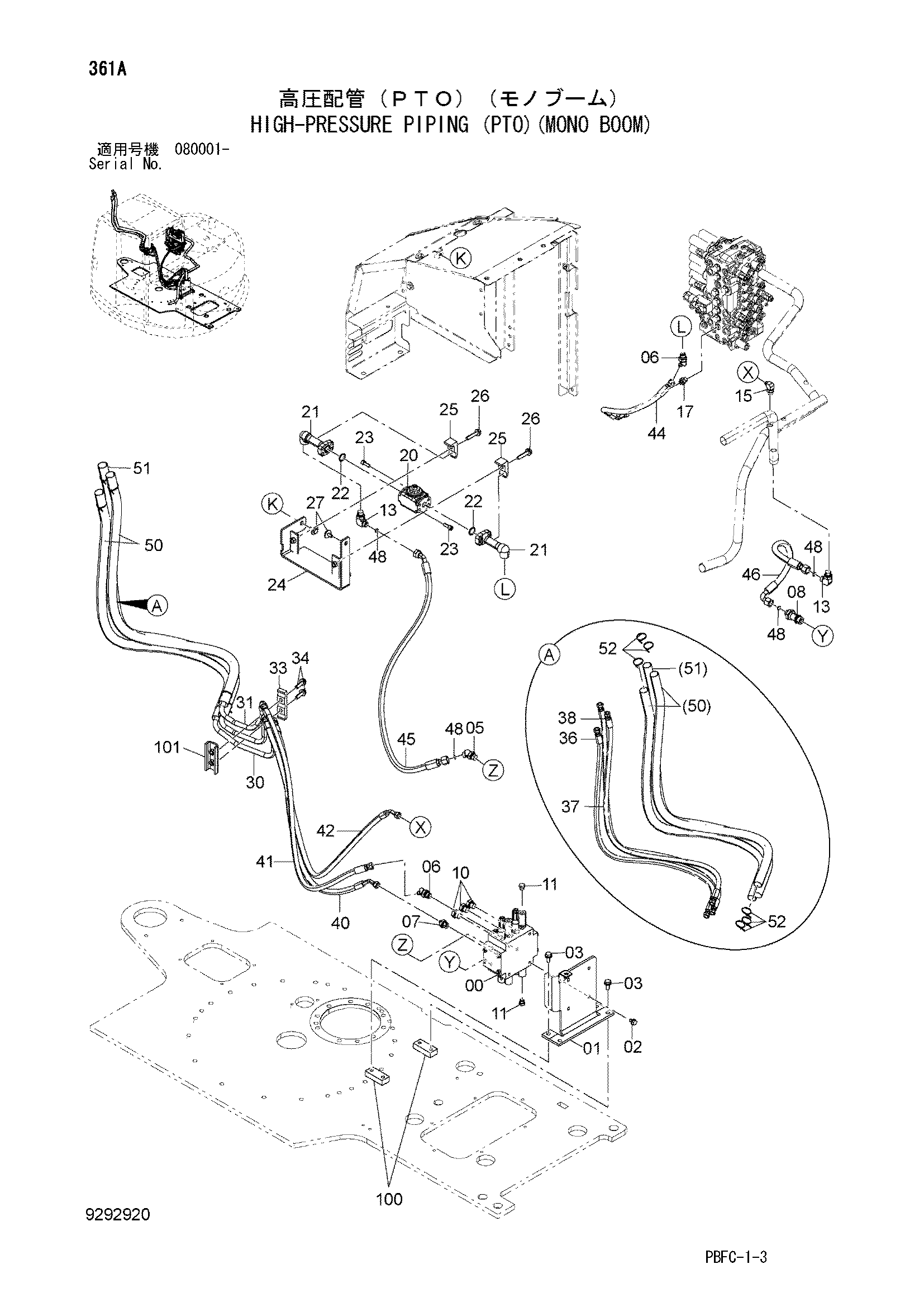

Заводская схема «Хигх-прессуре трубопроводы (PTO)(моноблочный стрела)» для HITACHI ZX85USB-3-HCME. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4683903 | Гидрораспределитель | 1 |
| 01 | 8115911 | Кронштейн | 1 |
| 02 | J271020 | Болт с шайбой | 4 |
| 02A | J901020 | Болт | 1 |
| 02B | J222010 | Шайба | 1 |
| 03 | J271230 | Болт с шайбой | 4 |
| 03A | J901230 | Болт | 1 |
| 03B | J222012 | Шайба | 1 |
| 05 | A853244 | Угловой штуцер | 1 |
| 05A | 4506418 | Уплотнительное кольцо | 1 |
| 06 | A852243 | Угловой штуцер | 2 |
| 06A | 4506418 | Уплотнительное кольцо | 1 |
| 07 | A852143 | Адаптер | 1 |
| 07A | 4506418 | Уплотнительное кольцо | 1 |
| 08 | 4188625 | Адаптер | 1 |
| 08A | 4506424 | Уплотнительное кольцо | 1 |
| 10 | A885004 | Пробка | 3 |
| 10A | 4506418 | Уплотнительное кольцо | 1 |
| 11 | A885002 | Пробка | 2 |
| 11A | 957366 | Уплотнительное кольцо | 1 |
| 13 | A853344 | Угловой штуцер | 2 |
| 13A | 4506418 | Уплотнительное кольцо | 1 |
| 15 | A852333 | Угловой штуцер | 1 |
| 15A | 4509180 | Уплотнительное кольцо | 1 |
| 17 | A852133 | Адаптер | 1 |
| 17A | 4509180 | Уплотнительное кольцо | 1 |
| 20 | 4330223 | Клапан словретур | 1 |
| 21 | 9754482 | Трубка | 2 |
| 22 | 971489 | Уплотнительное кольцо | 2 |
| 23 | J781030 | Болт с внутренним шестигранником | 8 |
| 24 | 8117734 | Кронштейн | 1 |
| 25 | 4190126 | Хомут трубки | 2 |
| 26 | J271260 | Болт с шайбой | 2 |
| 26A | J901260 | Болт | 1 |
| 26B | J222012 | Шайба | 1 |
| 27 | J281025 | Болт с шайбой | 2 |
| 27A | J901025 | Болт | 1 |
| 27B | 4486055 | Шайба | 1 |
| 30 | 8118707 | Трубка | 1 |
| 31 | 8117602 | Трубка | 1 |
| 33 | 4488619 | Хомут трубки | 1 |
| 34 | J271245 | Болт с шайбой | 2 |
| 34A | J901245 | Болт | 1 |
| 34B | J222012 | Шайба | 1 |
| 36 | 4702633 | Шланг | 1 |
| 37 | 4702632 | Шланг | 1 |
| 38 | 4702634 | Шланг | 1 |
| 40 | 4702636 | Шланг | 1 |
| 41 | 4702635 | Шланг | 1 |
| 42 | 4702637 | Шланг | 1 |
| 44 | 4702640 | Шланг | 1 |
| 45 | 4702631 | Шланг | 1 |
| 46 | 4441621 | Шланг | 1 |
| 48 | 4138938 | Уплотнительное кольцо | 4 |
| 50 | 4653005 | Защита шланга | 2 |
| 51 | 4703370 | Защита шланга | 1 |
| 52 | 4326365 | Ленточный зажим | 6 |
| 100 | 4252224 | Седло винта | 2 |
| 101 | 9760314 | Седло винта | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX85USB-3-HCME и серийный номер машины. Это снижает риск заказа детали другого исполнения.
