Шланг защита от разрыва клапан (позиционирование)(ISO специальное исполнение.) — HITACHI ZX85USB-3-HCME

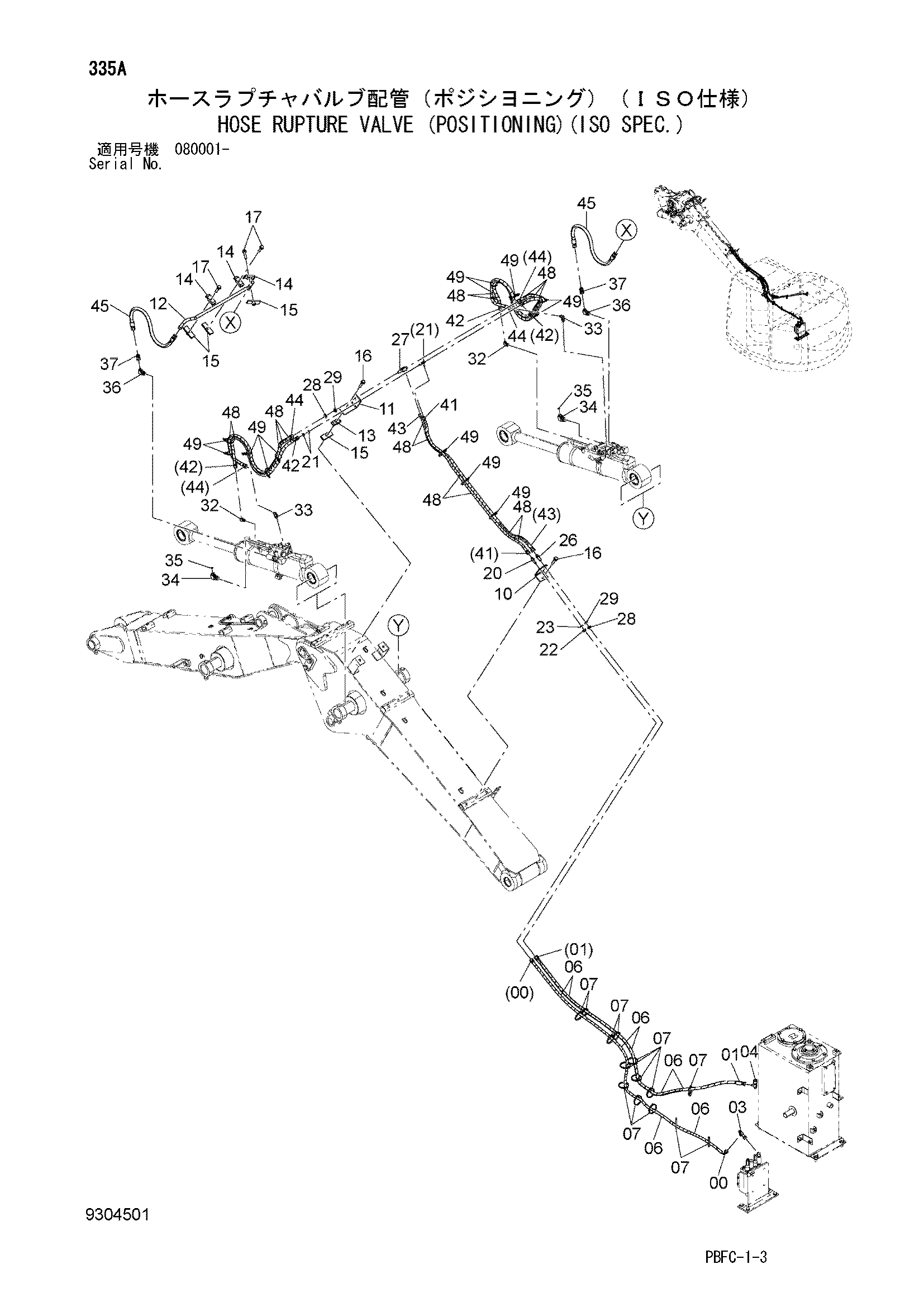

Заводская схема «Шланг защита от разрыва клапан (позиционирование)(ISO специальное исполнение.)» для HITACHI ZX85USB-3-HCME. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4703861 | Шланг | 1 |
| 01 | 4703860 | Шланг | 1 |
| 03 | 4252786 | Тройник | 1 |
| 04 | 4246672 | Соединительный штуцер | 1 |
| 06 | 4327293 | Защитный кожух | 8 |
| 07 | 4055312 | Ленточный зажим | 14 |
| 10 | 4701626 | Кронштейн | 1 |
| 11 | 4701627 | Кронштейн | 1 |
| 12 | 8119141 | Трубка | 1 |
| 13 | 4189858 | Хомут трубки | 1 |
| 14 | 4202559 | Хомут трубки | 3 |
| 15 | 9766211 | Седло винта | 4 |
| 16 | J271265 | Болт с шайбой | 2 |
| 16A | J901265 | Болт | 1 |
| 16B | J222012 | Шайба | 1 |
| 17 | J271260 | Болт с шайбой | 3 |
| 17A | J901260 | Болт | 1 |
| 17B | J222012 | Шайба | 1 |
| 20 | 4248117 | Адаптер | 1 |
| 21 | 4374632 | Тройник | 1 |
| 22 | 4209198 | Гайка | 1 |
| 23 | A590912 | Пружинная шайба | 1 |
| 26 | 4202532 | Адаптер | 1 |
| 27 | 4247260 | Тройник | 1 |
| 28 | 4202531 | Гайка | 2 |
| 29 | A590914 | Пружинная шайба | 2 |
| 32 | A852322 | Угловой штуцер | 2 |
| 32A | 957366 | Уплотнительное кольцо | 1 |
| 33 | A852323 | Угловой штуцер | 2 |
| 33A | 957366 | Уплотнительное кольцо | 1 |
| 34 | A853344 | Угловой штуцер | 2 |
| 34A | 4506418 | Уплотнительное кольцо | 1 |
| 35 | 4138938 | Уплотнительное кольцо | 2 |
| 36 | 4466884 | Угловой штуцер | 2 |
| 36A | 4506416 | Уплотнительное кольцо | 1 |
| 37 | 4455492 | Тхроттле | 2 |
| 41 | 4705860 | Шланг | 1 |
| 42 | 4705861 | Шланг | 2 |
| 43 | 4705862 | Шланг | 1 |
| 44 | 4696392 | Шланг | 2 |
| 45 | 4361510 | Шланг | 2 |
| 48 | 4327293 | Защитный кожух | 16 |
| 49 | 4055312 | Ленточный зажим | 13 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX85USB-3-HCME и серийный номер машины. Это снижает риск заказа детали другого исполнения.
