Пилотный пипнг (8) — HITACHI ZX85USB-3-HCME

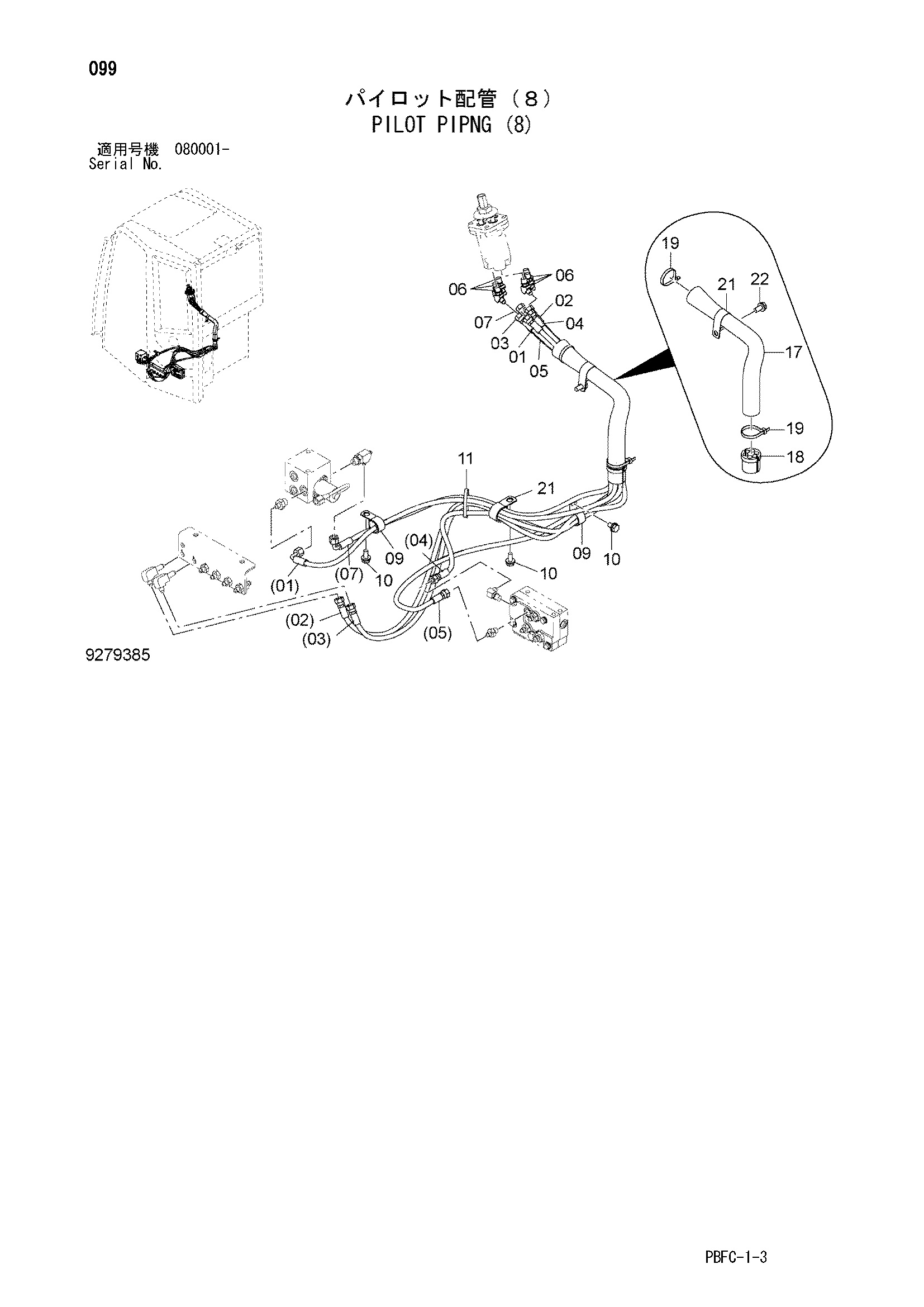

Заводская схема «Пилотный пипнг (8)» для HITACHI ZX85USB-3-HCME. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4672215 | Шланг | 1 |
| 02 | 4672216 | Шланг | 1 |
| 03 | 4672217 | Шланг | 1 |
| 04 | 4672218 | Шланг | 1 |
| 05 | 4672219 | Шланг | 1 |
| 06 | A852222 | Угловой штуцер | 6 |
| 06A | 957366 | Уплотнительное кольцо | 1 |
| 07 | 4677664 | Шланг | 1 |
| 09 | 4190291 | Зажим | 2 |
| 10 | J271020 | Болт с шайбой | 3 |
| 10A | J901020 | Болт | 1 |
| 10B | J222010 | Шайба | 1 |
| 11 | 4055312 | Ленточный зажим | 1 |
| 17 | 4475439 | Защитный кожух | 1 |
| 18 | 4673237 | Резиновая прокладка | 1 |
| 19 | 4055312 | Ленточный зажим | 2 |
| 21 | 4190264 | Зажим | 2 |
| 22 | J271025 | Болт с шайбой | 1 |
| 22A | J901025 | Болт | 1 |
| 22B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX85USB-3-HCME и серийный номер машины. Это снижает риск заказа детали другого исполнения.
