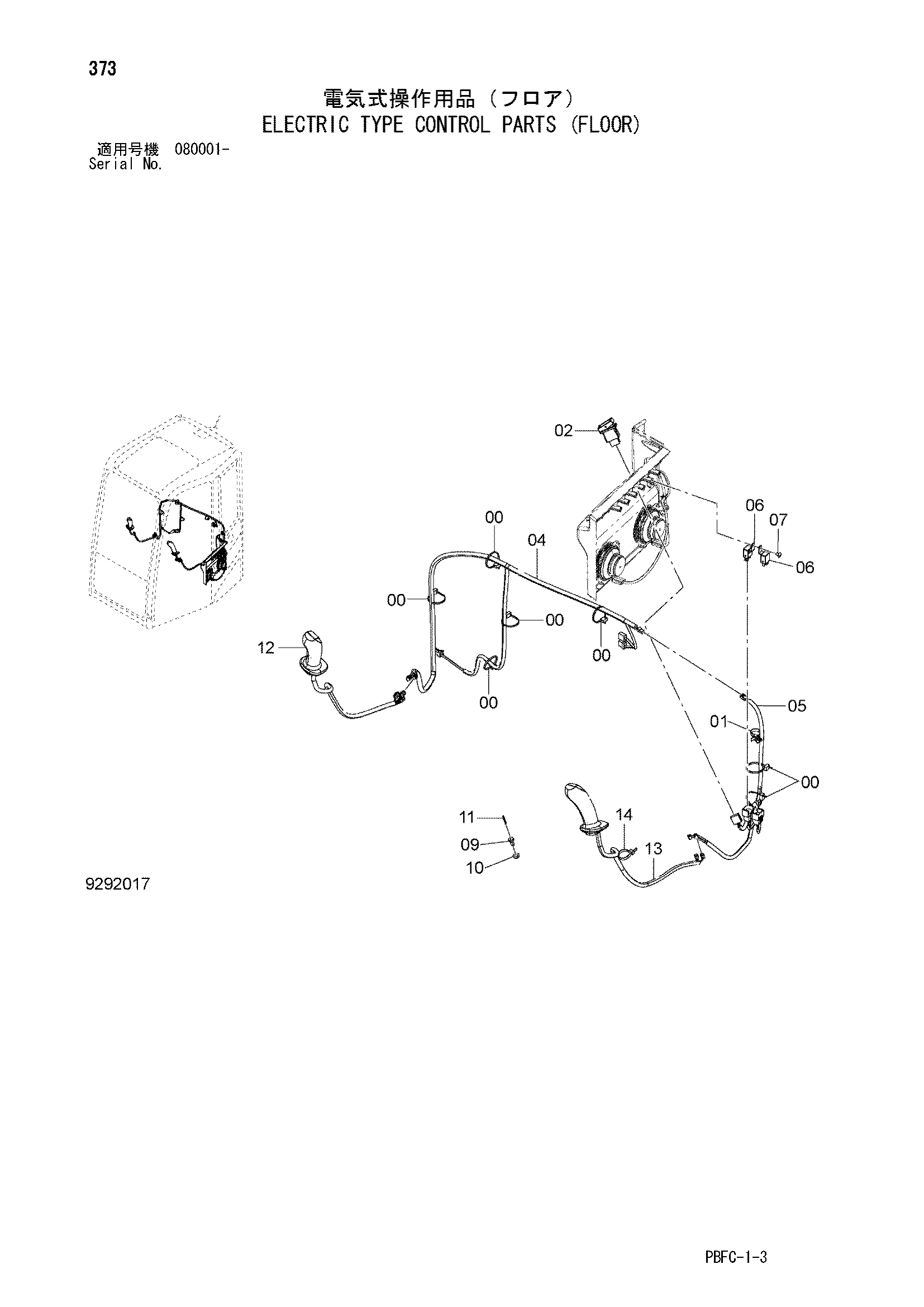

Электрический тип управление детали (пол) — HITACHI ZX85USB-3-HCME
Заводская схема «Электрический тип управление детали (пол)» для HITACHI ZX85USB-3-HCME. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4055312 | Ленточный зажим | 7 |
| 01 | 4254600 | Зажим | 1 |
| 02 | 4651295 | Выключатель | 1 |
| 04 | 3114302 | Жгут проводов | 1 |
| 05 | 3114303 | Жгут проводов | 1 |
| 06 | 4414207 | Реле | 2 |
| 07 | 4444700 | Самонарезающий винт | 1 |
| 09 | 4609956 | Болт | 1 |
| 10 | A590108 | Плоская шайба | 1 |
| 11 | 4144011 | Пружинный штифт | 1 |
| 12 | 4650093 | Рукоятка | 1 |
| 13 | 4678887 | Рукоятка | 1 |
| 14 | 4055311 | Ленточный зажим | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX85USB-3-HCME и серийный номер машины. Это снижает риск заказа детали другого исполнения.
