Хигх-прессуре трубопроводы (PTO)(2P-BOOM) — HITACHI ZX85USB-3-HCME

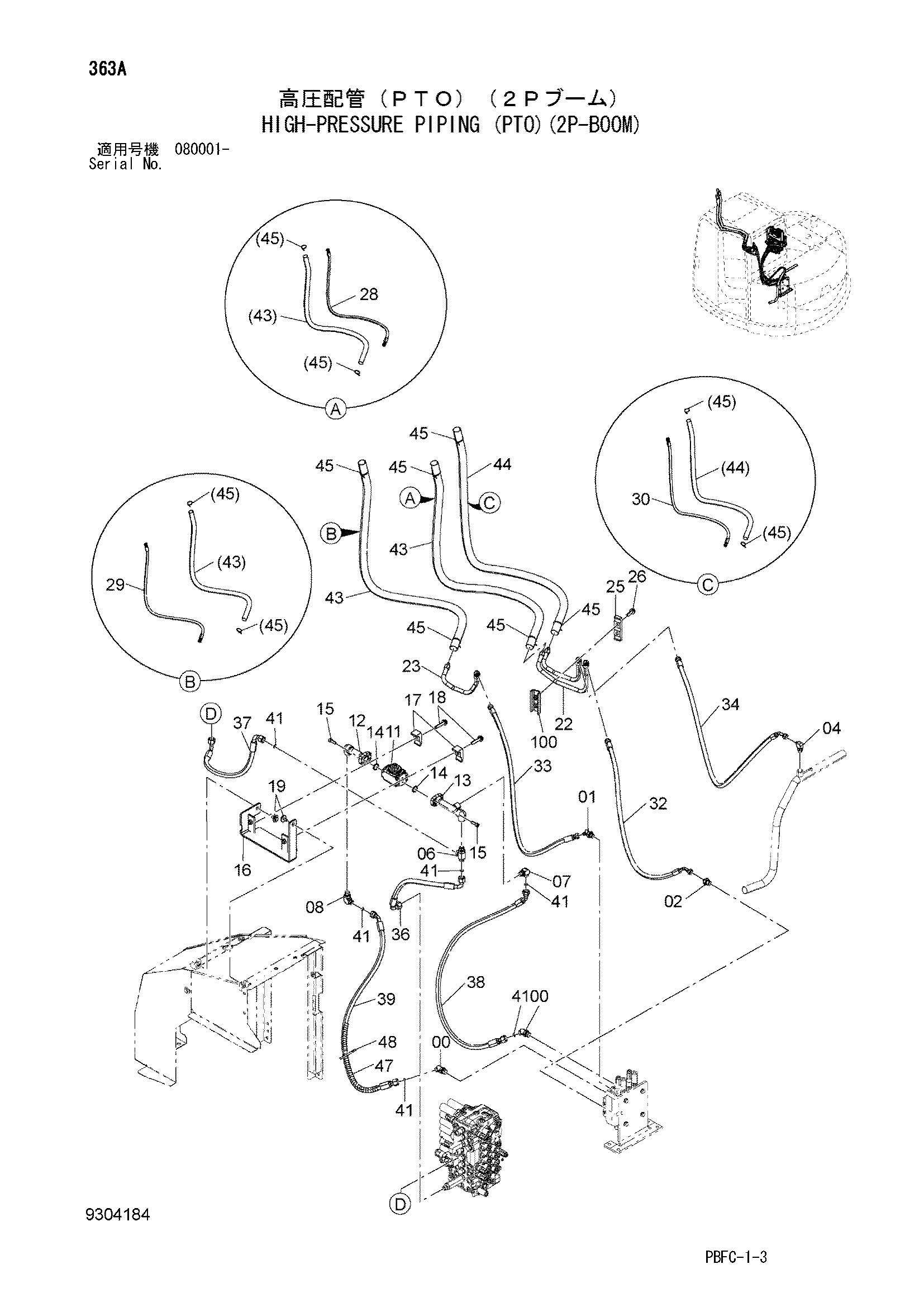

Заводская схема «Хигх-прессуре трубопроводы (PTO)(2P-BOOM)» для HITACHI ZX85USB-3-HCME. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | A853244 | Угловой штуцер | 2 |
| 00A | 4506418 | Уплотнительное кольцо | 1 |
| 01 | A852243 | Угловой штуцер | 1 |
| 01A | 4506418 | Уплотнительное кольцо | 1 |
| 02 | A852143 | Адаптер | 1 |
| 02A | 4506418 | Уплотнительное кольцо | 1 |
| 04 | A852333 | Угловой штуцер | 1 |
| 04A | 4509180 | Уплотнительное кольцо | 1 |
| 06 | A853444 | Тройник | 1 |
| 06A | 4506418 | Уплотнительное кольцо | 1 |
| 07 | 4202112 | Угловой штуцер | 1 |
| 07A | 4509180 | Уплотнительное кольцо | 1 |
| 08 | A853344 | Угловой штуцер | 1 |
| 08A | 4506418 | Уплотнительное кольцо | 1 |
| 11 | 4330223 | Клапан словретур | 1 |
| 12 | 9754482 | Трубка | 1 |
| 13 | 8117618 | Трубка | 1 |
| 14 | 971489 | Уплотнительное кольцо | 2 |
| 15 | J781030 | Болт с внутренним шестигранником | 8 |
| 16 | 8117734 | Кронштейн | 1 |
| 17 | 4190126 | Хомут трубки | 2 |
| 18 | J271260 | Болт с шайбой | 2 |
| 18A | J901260 | Болт | 1 |
| 18B | J222012 | Шайба | 1 |
| 19 | J281025 | Болт с шайбой | 2 |
| 19A | J901025 | Болт | 1 |
| 19B | 4486055 | Шайба | 1 |
| 22 | 8118707 | Трубка | 1 |
| 23 | 8117602 | Трубка | 1 |
| 25 | 4488619 | Хомут трубки | 1 |
| 26 | J271245 | Болт с шайбой | 2 |
| 26A | J901245 | Болт | 1 |
| 26B | J222012 | Шайба | 1 |
| 28 | 4702633 | Шланг | 1 |
| 29 | 4702632 | Шланг | 1 |
| 30 | 4702634 | Шланг | 1 |
| 32 | 4702636 | Шланг | 1 |
| 33 | 4702635 | Шланг | 1 |
| 34 | 4702637 | Шланг | 1 |
| 36 | 4702630 | Шланг | 1 |
| 37 | 4702638 | Шланг | 1 |
| 38 | 4702639 | Шланг | 1 |
| 39 | 4702631 | Шланг | 1 |
| 41 | 4138938 | Уплотнительное кольцо | 6 |
| 43 | 4653005 | Защита шланга | 2 |
| 44 | 4703370 | Защита шланга | 1 |
| 45 | 4326365 | Ленточный зажим | 6 |
| 47 | 4327294 | Защитный кожух | 1 |
| 48 | 4055312 | Ленточный зажим | 1 |
| 100 | 9760314 | Седло винта | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX85USB-3-HCME и серийный номер машины. Это снижает риск заказа детали другого исполнения.
