Гидроцилиндр. позиционирование (правый) — HITACHI ZX85USB-3-HCME

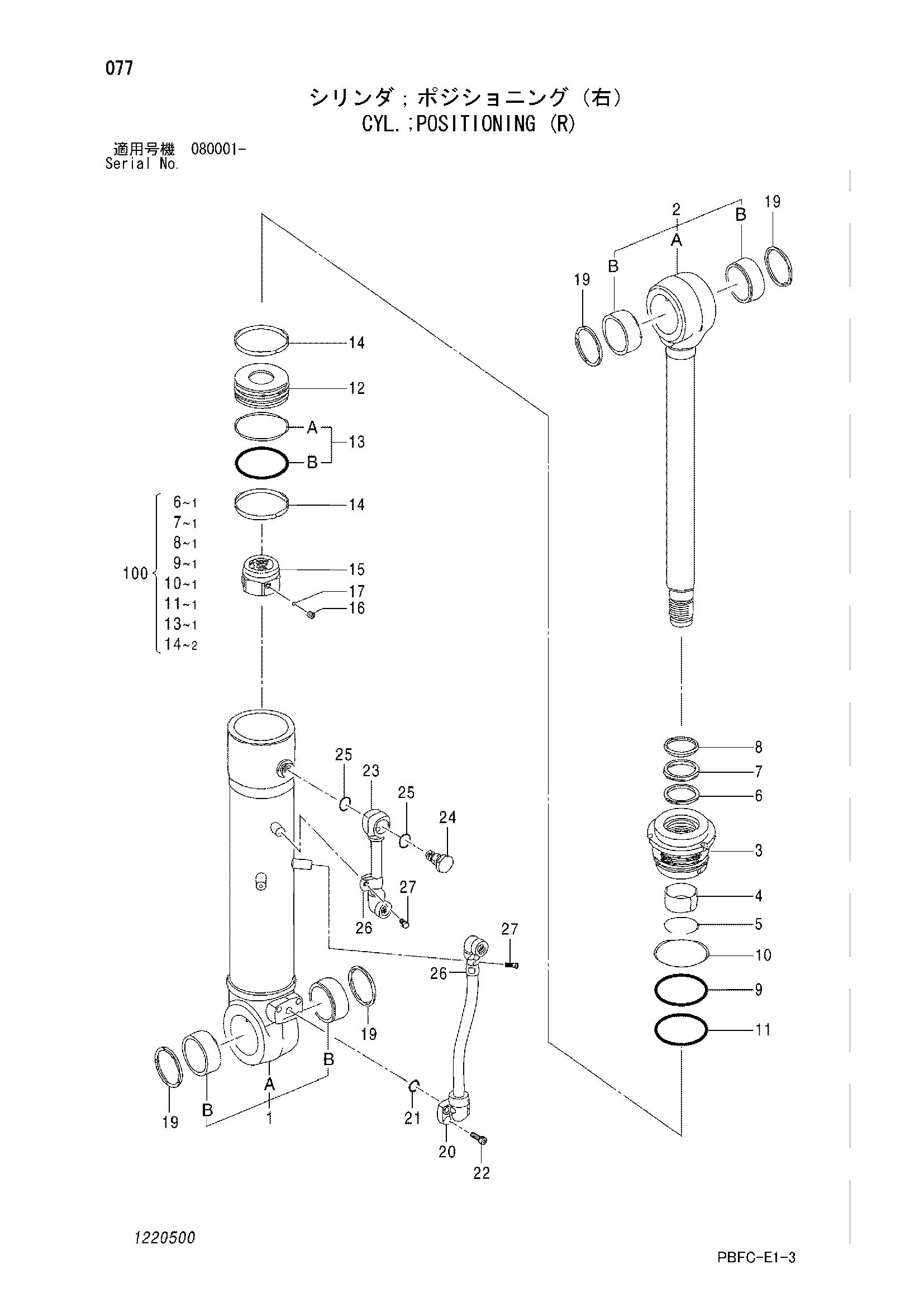

Заводская схема «Гидроцилиндр. позиционирование (правый)» для HITACHI ZX85USB-3-HCME. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4679426 | Гидроцилиндр. (позиционирование) | 1 | |
| 1 | 1220501 | Труба гидроцилиндра в сборе | 1 |
| 1A | 1220502 | Труба гидроцилиндра | 1 |
| 1B | 4352638 | Втулка пальца | 2 |
| 2 | 1220503 | Шток поршня в сборе | 1 |
| 2A | 1220504 | Шток поршня | 1 |
| 2B | 4352638 | Втулка пальца | 2 |
| 3 | 0915005 | Головка гидроцилиндра | 1 |
| 4 | 0826907 | Втулка | 1 |
| 5 | 0225704 | Стопорное кольцо | 1 |
| 6 | 0826908 | Кольцо | 1 |
| 7 | 0225711 | U-образная манжета | 1 |
| 8 | 0444715 | Грязесъёмное кольцо | 1 |
| 9 | A811105 | Уплотнительное кольцо | 1 |
| 10 | 0901704 | Опорное кольцо | 1 |
| 11 | A810110 | Уплотнительное кольцо | 1 |
| 12 | 0915006 | Поршень | 1 |
| 13 | 0240915 | Кольцо уплотнение в сборе | 1 |
| 14 | 0667008 | Направляющее кольцо | 2 |
| 15 | 0789606 | Гайка | 1 |
| 16 | 0310612 | Установочный винт | 1 |
| 17 | 0111818 | Шарик | 1 |
| 19 | 4084578 | Пылезащитное уплотнение | 4 |
| 20 | 1220505 | Трубка | 1 |
| 21 | 4509181 | Уплотнительное кольцо | 1 |
| 22 | M341030 | Болт с внутренним шестигранником | 4 |
| 23 | 1220506 | Трубка | 1 |
| 24 | 4480022 | Пробка | 1 |
| 25 | 4509182 | Уплотнительное кольцо | 2 |
| 26 | 0826815 | Держатель | 2 |
| 27 | 0826816 | Болт | 2 |
| 100 | 4707924 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX85USB-3-HCME и серийный номер машины. Это снижает риск заказа детали другого исполнения.
