Пилотные гидролинии (управление педаль селектор) (2P-BOOM) — HITACHI ZX85USB-3-HCME

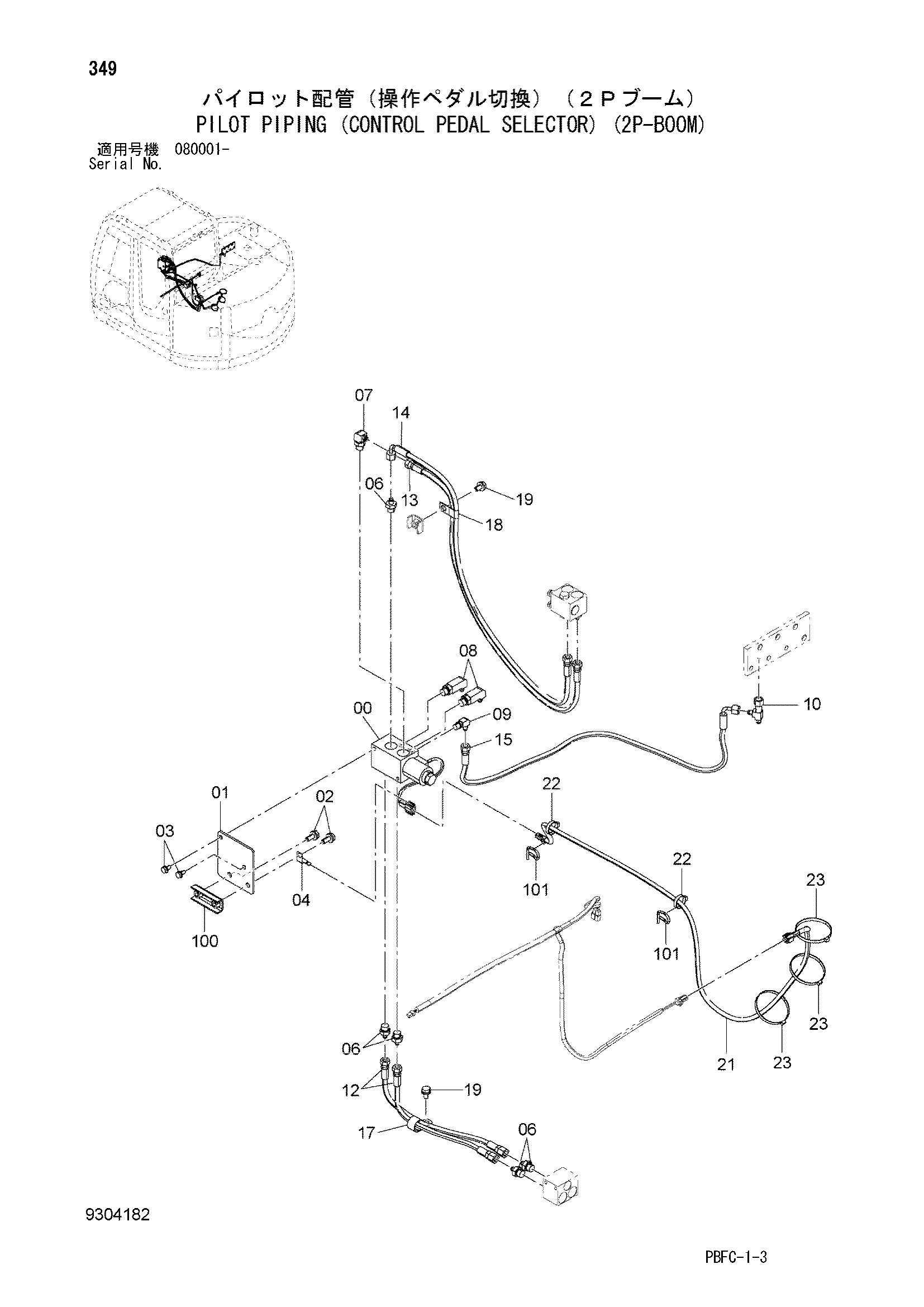

Заводская схема «Пилотные гидролинии (управление педаль селектор) (2P-BOOM)» для HITACHI ZX85USB-3-HCME. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4462737 | Электромагнитный клапан | 1 |
| 01 | 4692520 | Кронштейн | 1 |
| 02 | J271025 | Болт с шайбой | 2 |
| 02A | J901025 | Болт | 1 |
| 02B | J222010 | Шайба | 1 |
| 03 | J260816 | Болт с шайбой | 2 |
| 03A | J900816 | Болт | 1 |
| 03B | A590108 | Плоская шайба | 1 |
| 04 | 4336875 | Кронштейн | 1 |
| 06 | A852132 | Адаптер | 5 |
| 06A | 4509180 | Уплотнительное кольцо | 1 |
| 07 | A852332 | Угловой штуцер | 1 |
| 07A | 4509180 | Уплотнительное кольцо | 1 |
| 08 | 4277649 | Угловой штуцер | 2 |
| 08A | 4509180 | Уплотнительное кольцо | 1 |
| 09 | A852322 | Угловой штуцер | 1 |
| 09A | 957366 | Уплотнительное кольцо | 1 |
| 10 | 4252786 | Тройник | 1 |
| 12 | 4627175 | Шланг | 2 |
| 13 | 4702627 | Шланг | 1 |
| 14 | 4702628 | Шланг | 1 |
| 15 | 4702629 | Шланг | 1 |
| 17 | 4190263 | Зажим | 1 |
| 18 | 4192018 | Зажим | 1 |
| 19 | J271020 | Болт с шайбой | 2 |
| 19A | J901020 | Болт | 1 |
| 19B | J222010 | Шайба | 1 |
| 21 | 3115799 | Жгут проводов | 1 |
| 22 | 4055311 | Ленточный зажим | 2 |
| 23 | 4055312 | Ленточный зажим | 3 |
| 100 | 9760455 | Седло винта | 1 |
| 101 | 4446513 | Хомут | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX85USB-3-HCME и серийный номер машины. Это снижает риск заказа детали другого исполнения.
