Сиденье стойка (без лого сиденье) — HITACHI ZX85USB-3-HCME

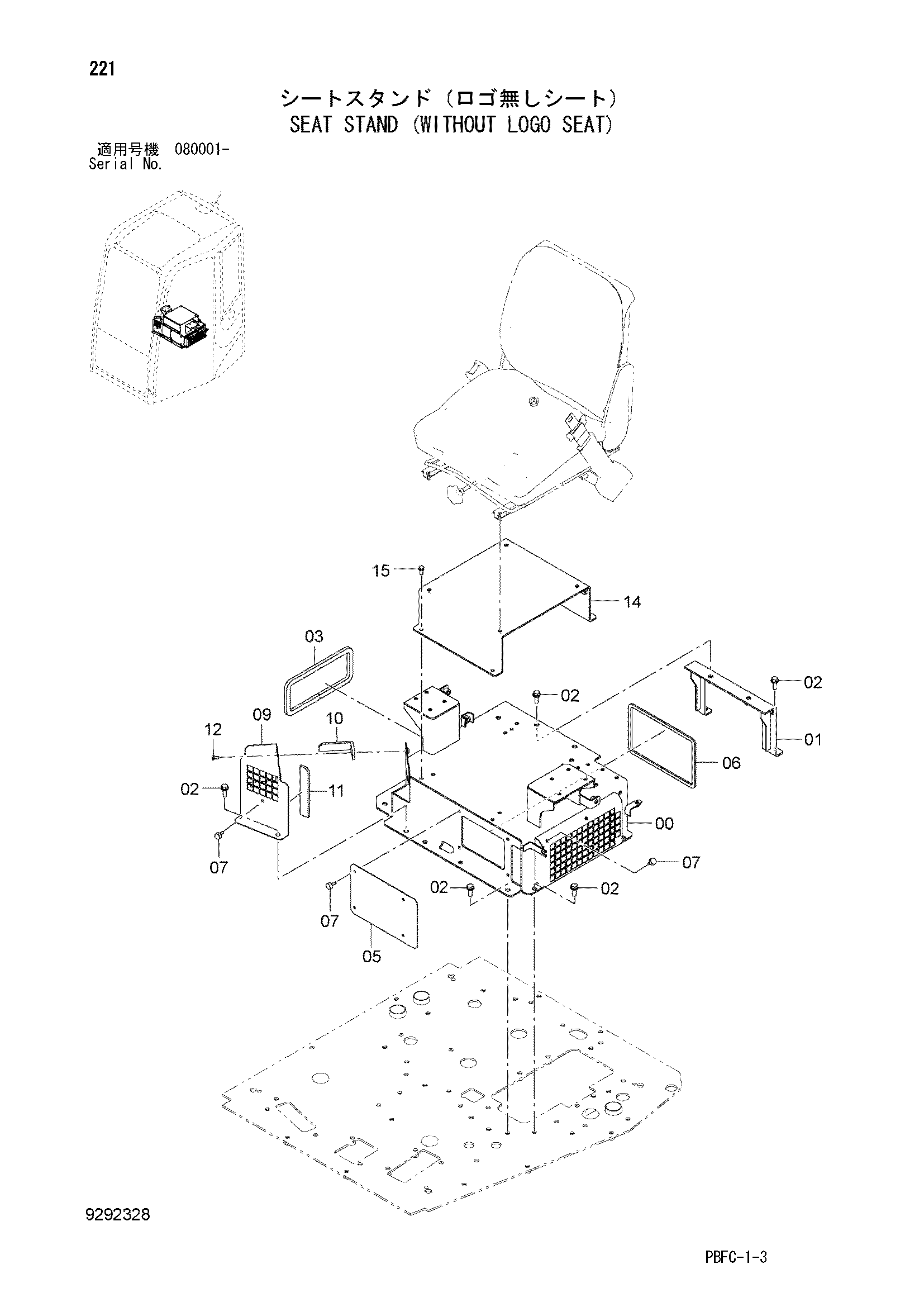

Заводская схема «Сиденье стойка (без лого сиденье)» для HITACHI ZX85USB-3-HCME. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5011706 | Стойка | 1 |
| 01 | 7053892 | Опора | 1 |
| 02 | J271030 | Болт с шайбой | 13 |
| 02A | J901030 | Болт | 1 |
| 02B | J222010 | Шайба | 1 |
| 03 | 4671884 | Резиновая прокладка | 1 |
| 05 | 4671644 | Крышка | 1 |
| 06 | 4685364 | Резиновая прокладка | 1 |
| 07 | 4684275 | Ручка | 7 |
| 09 | 7053970 | Решётка | 1 |
| 10 | 4677607 | Резиновая прокладка | 1 |
| 11 | 4683463 | Резиновая прокладка | 1 |
| 12 | J260616 | Болт с шайбой | 1 |
| 12A | J900616 | Болт | 1 |
| 12B | A590106 | Плоская шайба | 1 |
| 14 | 8114374 | Стойка | 1 |
| 15 | J260820 | Болт с шайбой | 4 |
| 15A | J900820 | Болт | 1 |
| 15B | A590108 | Плоская шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX85USB-3-HCME и серийный номер машины. Это снижает риск заказа детали другого исполнения.
