Шланг защита от разрыва клапан трубопроводы (рукоять)(ISO специальное исполнение.)(2п-бооом) — HITACHI ZX85USB-3-HCME

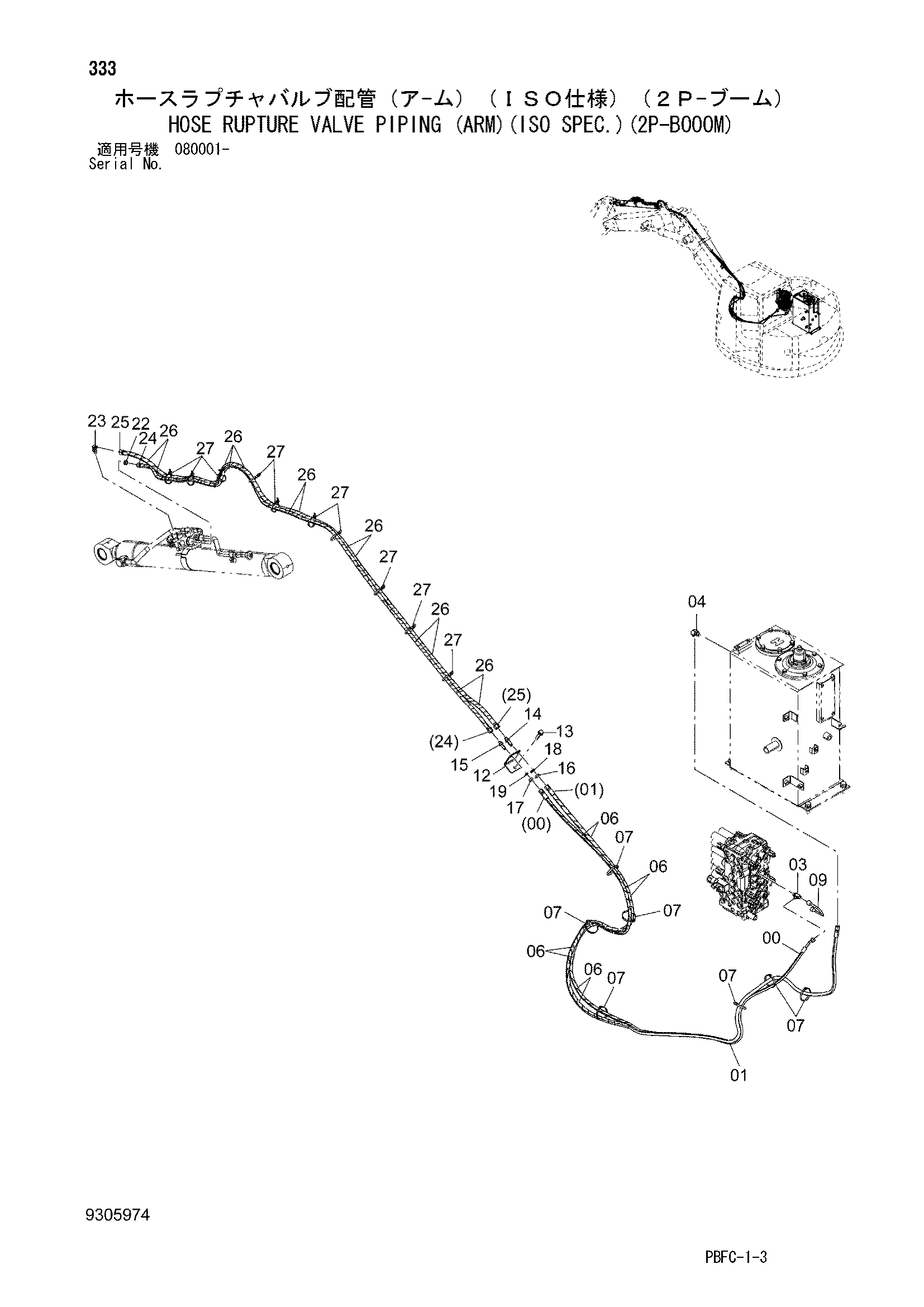

Заводская схема «Шланг защита от разрыва клапан трубопроводы (рукоять)(ISO специальное исполнение.)(2п-бооом)» для HITACHI ZX85USB-3-HCME. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4689666 | Шланг | 1 |
| 01 | 4689667 | Шланг | 1 |
| 03 | 4392658 | Тройник | 1 |
| 03A | 957366 | Уплотнительное кольцо | 1 |
| 04 | A852333 | Угловой штуцер | 1 |
| 04A | 4509180 | Уплотнительное кольцо | 1 |
| 06 | 4327293 | Защитный кожух | 8 |
| 07 | 4055312 | Ленточный зажим | 7 |
| 09 | 4623820 | Трубка | 1 |
| 12 | 4701626 | Кронштейн | 1 |
| 13 | J271265 | Болт с шайбой | 1 |
| 13A | J901265 | Болт | 1 |
| 13B | J222012 | Шайба | 1 |
| 14 | 4202532 | Адаптер | 1 |
| 15 | 4248117 | Адаптер | 1 |
| 16 | 4202531 | Гайка | 1 |
| 17 | 4209198 | Гайка | 1 |
| 18 | A590914 | Пружинная шайба | 1 |
| 19 | A590912 | Пружинная шайба | 1 |
| 22 | A852122 | Адаптер | 1 |
| 22A | 957366 | Уплотнительное кольцо | 1 |
| 23 | A852323 | Угловой штуцер | 1 |
| 23A | 957366 | Уплотнительное кольцо | 1 |
| 24 | 4704065 | Шланг | 1 |
| 25 | 4704066 | Шланг | 1 |
| 26 | 4327293 | Защитный кожух | 13 |
| 27 | 4055312 | Ленточный зажим | 10 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX85USB-3-HCME и серийный номер машины. Это снижает риск заказа детали другого исполнения.
