Шланг защита от разрыва клапан трубопроводы (стрела)(ISO специальное исполнение.)(2P-BOOM) — HITACHI ZX85USB-3-HCME

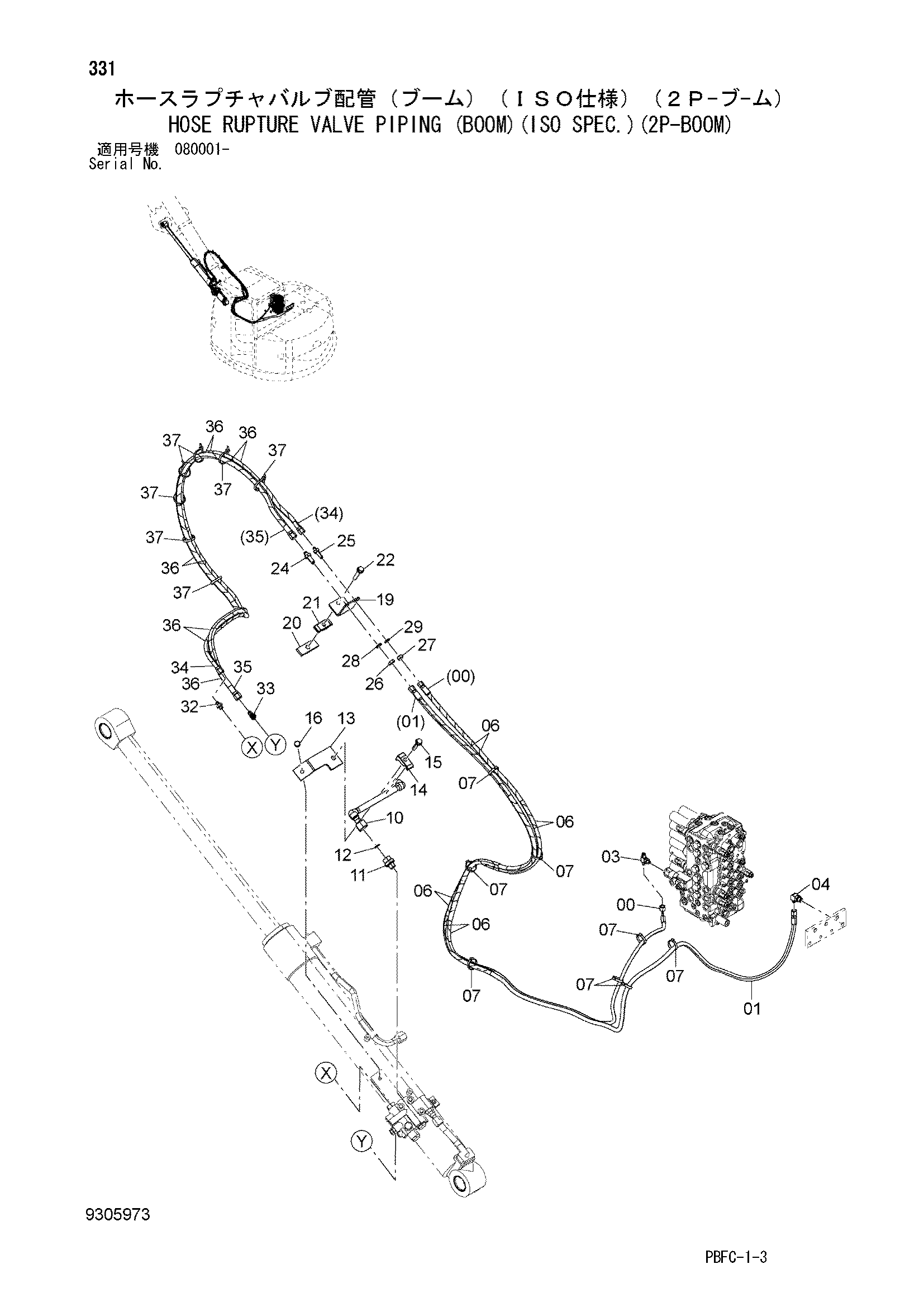

Заводская схема «Шланг защита от разрыва клапан трубопроводы (стрела)(ISO специальное исполнение.)(2P-BOOM)» для HITACHI ZX85USB-3-HCME. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4689026 | Шланг | 1 |
| 01 | 4689025 | Шланг | 1 |
| 03 | 4205885 | Штуцер трубки | 1 |
| 03A | 957366 | Уплотнительное кольцо | 1 |
| 04 | A852333 | Угловой штуцер | 1 |
| 04A | 4509180 | Уплотнительное кольцо | 1 |
| 06 | 4327293 | Защитный кожух | 8 |
| 07 | 4055312 | Ленточный зажим | 8 |
| 10 | 8114915 | Трубка | 1 |
| 11 | A853146 | Адаптер | 1 |
| 11A | 4506418 | Уплотнительное кольцо | 1 |
| 12 | 4187308 | Уплотнительное кольцо | 1 |
| 13 | 8114916 | Кронштейн | 1 |
| 14 | 4190125 | Хомут трубки | 1 |
| 15 | J271255 | Болт с шайбой | 1 |
| 15A | J901255 | Болт | 1 |
| 15B | J222012 | Шайба | 1 |
| 16 | J271025 | Болт с шайбой | 1 |
| 16A | J901025 | Болт | 1 |
| 16B | J222010 | Шайба | 1 |
| 19 | 4701626 | Кронштейн | 1 |
| 20 | 9766211 | Седло винта | 1 |
| 21 | 4189858 | Хомут трубки | 1 |
| 22 | J271265 | Болт с шайбой | 1 |
| 22A | J901265 | Болт | 1 |
| 22B | J222012 | Шайба | 1 |
| 24 | 4202532 | Адаптер | 1 |
| 25 | 4248117 | Адаптер | 1 |
| 26 | 4202531 | Гайка | 1 |
| 27 | 4209198 | Гайка | 1 |
| 28 | A590914 | Пружинная шайба | 1 |
| 29 | A590912 | Пружинная шайба | 1 |
| 32 | A852122 | Адаптер | 1 |
| 32A | 957366 | Уплотнительное кольцо | 1 |
| 33 | A852323 | Угловой штуцер | 1 |
| 33A | 957366 | Уплотнительное кольцо | 1 |
| 34 | 4258888 | Шланг | 1 |
| 35 | 4239759 | Шланг | 1 |
| 36 | 4327293 | Защитный кожух | 9 |
| 37 | 4055312 | Ленточный зажим | 7 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX85USB-3-HCME и серийный номер машины. Это снижает риск заказа детали другого исполнения.
