Стрела трубопроводы (гидромолот, гидроножницы)(2P-BOOM) — HITACHI ZX85USB-3-HCME

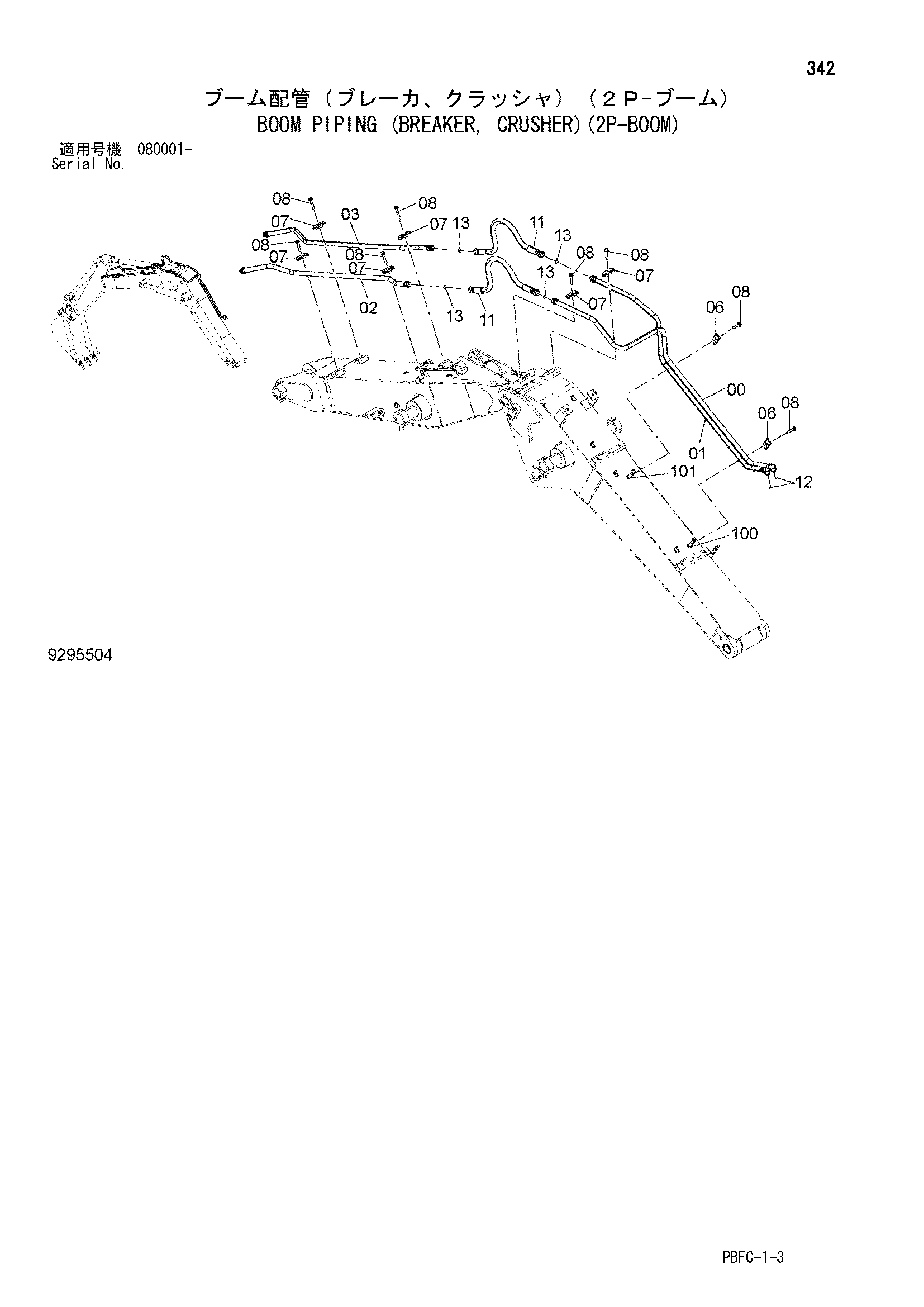

Заводская схема «Стрела трубопроводы (гидромолот, гидроножницы)(2P-BOOM)» для HITACHI ZX85USB-3-HCME. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7055708 | Трубка | 1 |
| 01 | 7055709 | Трубка | 1 |
| 02 | 8115259 | Трубка | 1 |
| 03 | 8115260 | Трубка | 1 |
| 06 | 4189859 | Хомут трубки | 2 |
| 07 | 4141806 | Хомут трубки | 6 |
| 08 | J271265 | Болт с шайбой | 8 |
| 08A | J901265 | Болт | 1 |
| 08B | J222012 | Шайба | 1 |
| 11 | 4690874 | Шланг | 2 |
| 12 | 4138938 | Уплотнительное кольцо | 2 |
| 13 | 4187308 | Уплотнительное кольцо | 4 |
| 100 | 9769916 | Седло винта | 1 |
| 101 | 9767728 | Седло винта | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX85USB-3-HCME и серийный номер машины. Это снижает риск заказа детали другого исполнения.
