Центральный коллектор — HITACHI ZX85USB-3-HCME

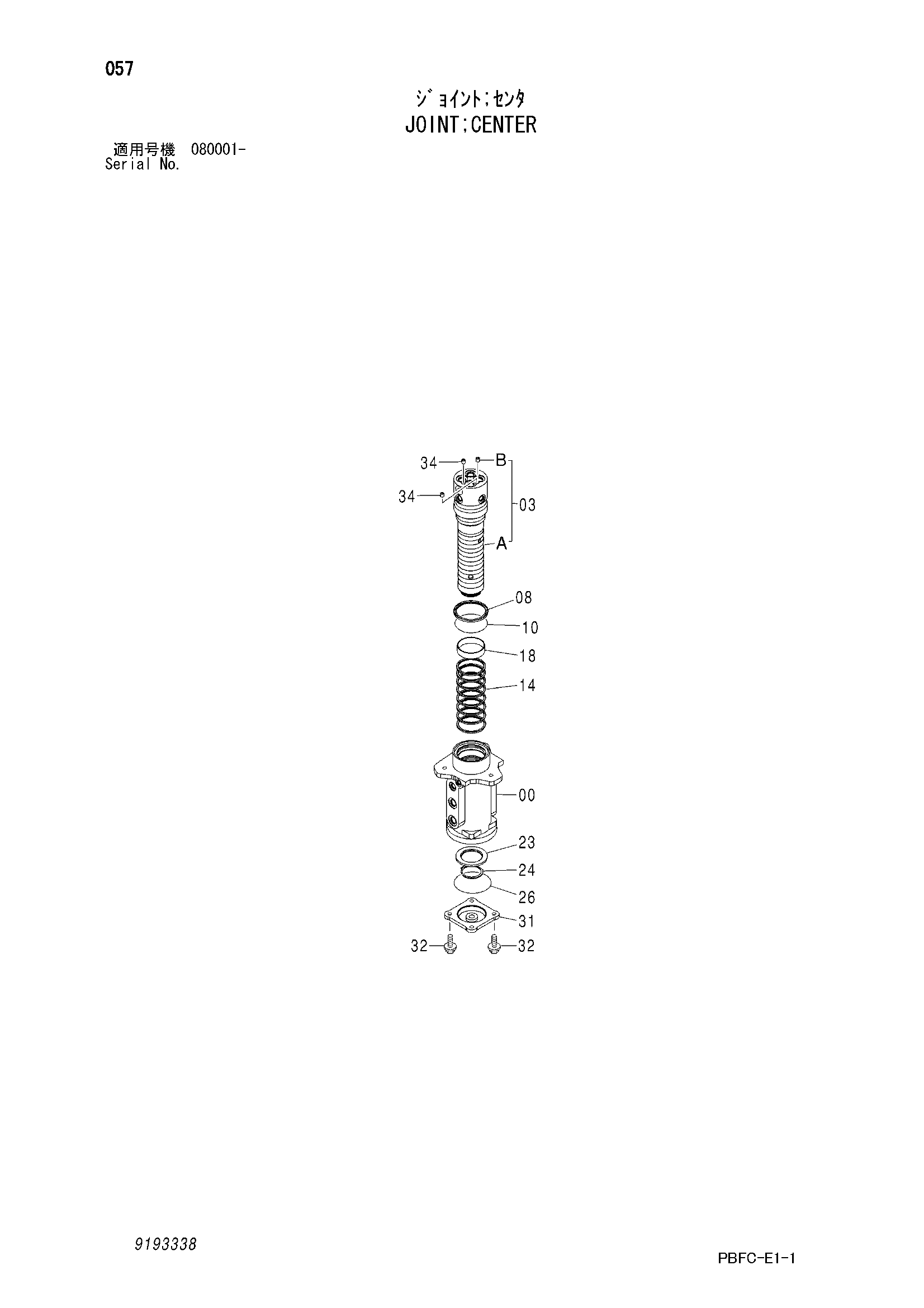

Заводская схема «Центральный коллектор» для HITACHI ZX85USB-3-HCME. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9193338 замена: 9196167 | Центральный коллектор в сборе | 1 | |
| (9196167) | Центральный коллектор в сборе | 1 | |
| 00 | 1028616 | Корпус | 1 |
| 03 | 9181699 | Шпиндель | 1 |
| 08 | 4410445 | Пылезащитное уплотнение | 1 |
| 10 | 4410446 | Уплотнительное кольцо | 1 |
| 14 | 4406165 | Масляное уплотнение | 8 |
| 18 | 4410066 | Втулка | 1 |
| 23 | 3070250 | Кольцо | 1 |
| 24 | 991347 | Стопорное кольцо | 1 |
| 26 | A810100 | Уплотнительное кольцо | 1 |
| 31 | 2034607 | Крышка | 1 |
| 32 | J271030 | Болт с шайбой | 4 |
| 32A | J901030 | Болт | 1 |
| 32B | J222010 | Шайба | 1 |
| 34 | 94-2011 | Пробка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX85USB-3-HCME и серийный номер машины. Это снижает риск заказа детали другого исполнения.
