Воздушный фильтр — HITACHI ZX85USB-3-HCME

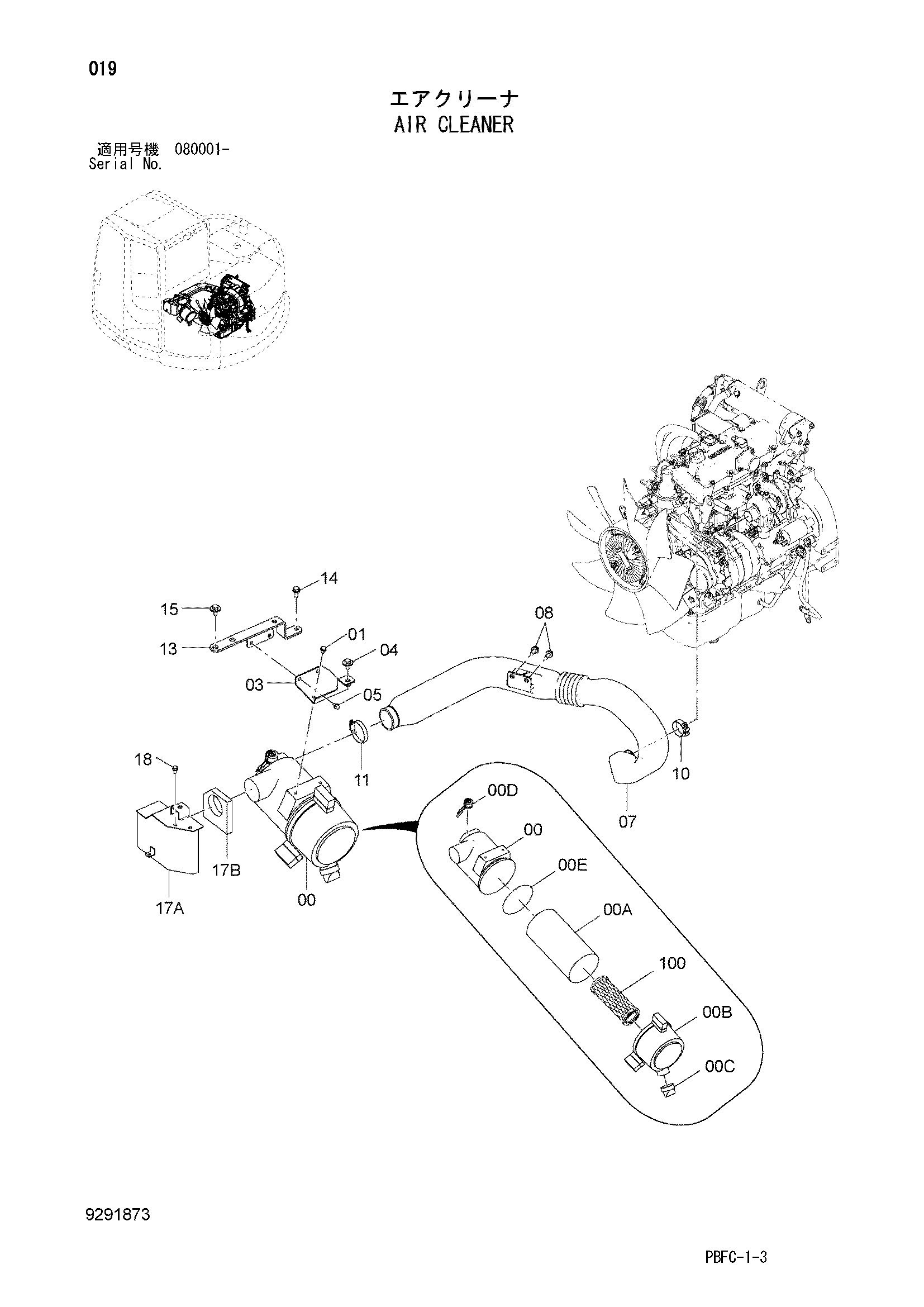

Заводская схема «Воздушный фильтр» для HITACHI ZX85USB-3-HCME. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4685080 | Фильтр воздушный | 1 |
| 00A | 4684349 | Элемент (наружный) | 1 |
| 00B | 4695938 | Крышка | 1 |
| 00C | 4486015 | Клапан | 1 |
| 00D | 4477185 | Индикатор | 1 |
| 00E | 4695939 | Гасккет | 1 |
| 01 | J260816 | Болт с шайбой | 2 |
| 01A | J900816 | Болт | 1 |
| 01B | A590108 | Плоская шайба | 1 |
| 03 | 8113707 | Кронштейн | 1 |
| 04 | J281025 | Болт с шайбой | 1 |
| 04A | J901025 | Болт | 1 |
| 04B | 4486055 | Шайба | 1 |
| 05 | J260816 | Болт с шайбой | 2 |
| 05A | J900816 | Болт | 1 |
| 05B | A590108 | Плоская шайба | 1 |
| 07 | 4684022 | Воздуховод воздушный | 1 |
| 08 | J271025 | Болт с шайбой | 2 |
| 08A | J901025 | Болт | 1 |
| 08B | J222010 | Шайба | 1 |
| 10 | 4296063 | Хомут шланга | 1 |
| 11 | 4504491 | Хомут шланга | 1 |
| 13 | 8113872 | Опора | 1 |
| 14 | J271025 | Болт с шайбой | 1 |
| 14A | J901025 | Болт | 1 |
| 14B | J222010 | Шайба | 1 |
| 15 | J281025 | Болт с шайбой | 1 |
| 15A | J901025 | Болт | 1 |
| 15B | 4486055 | Шайба | 1 |
| 17 | 9291868 | Крышка | 1 |
| 17A | 7050208 | Крышка | 1 |
| 17B | 4685321 | Резиновая прокладка | 1 |
| 18 | J260816 | Болт с шайбой | 2 |
| 18A | J900816 | Болт | 1 |
| 18B | A590108 | Плоская шайба | 1 |
| 100 | 4684350 | Элемент (внутренний) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX85USB-3-HCME и серийный номер машины. Это снижает риск заказа детали другого исполнения.
