Задний головка фонарь (пол) — HITACHI ZX85USB-3-HCME

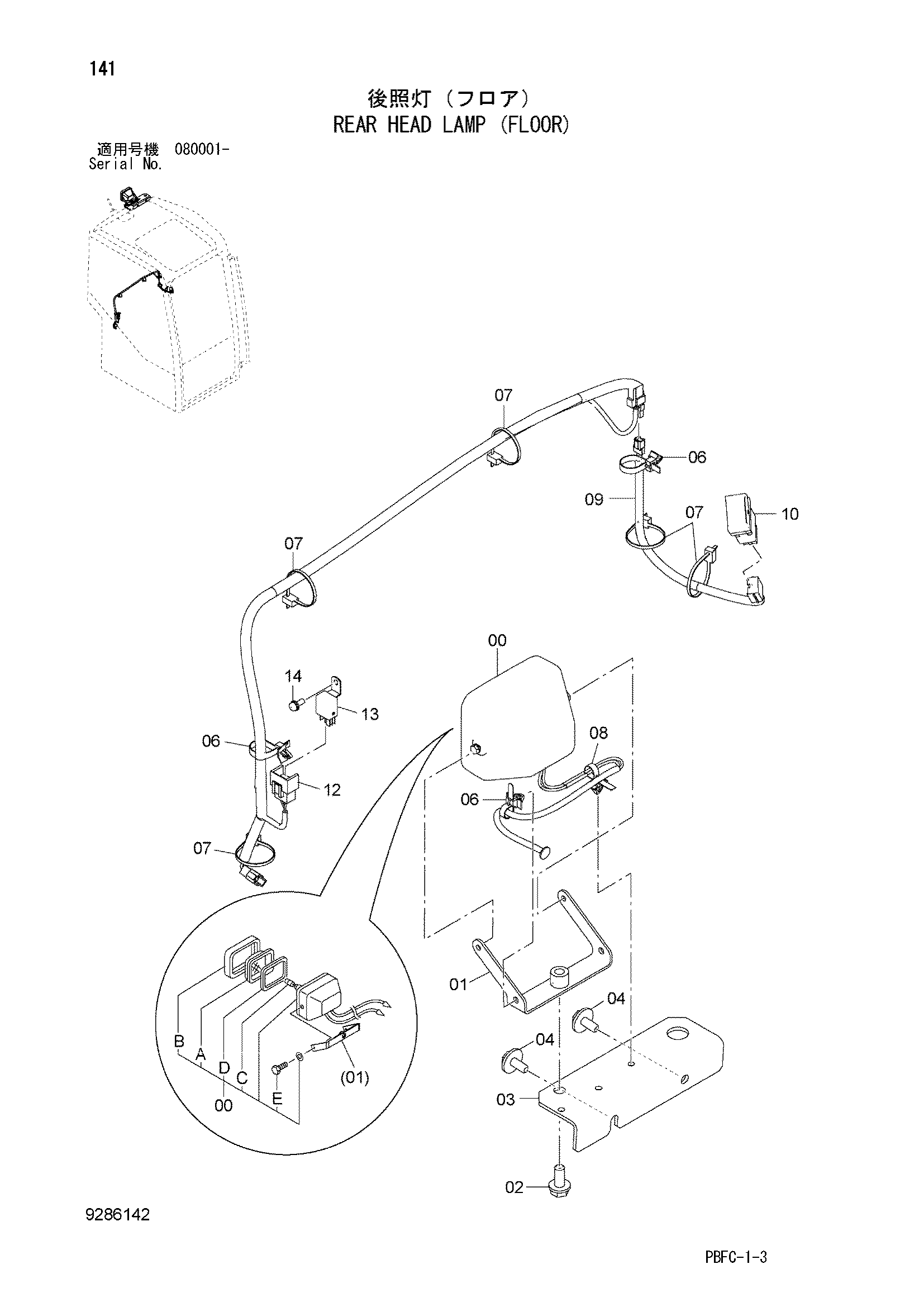

Заводская схема «Задний головка фонарь (пол)» для HITACHI ZX85USB-3-HCME. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4274478 | Фара | 1 |
| 00A | 4285646 | Рассеиватель | 1 |
| 00B | 4285647 | Обод | 1 |
| 00C | 4285648 | Лампа | 1 |
| 00D | 4288342 | Прокладка | 1 |
| 00E | J900616 | Болт | 2 |
| 01 | 8104656 | Кронштейн | 1 |
| 02 | J271230 | Болт с шайбой | 1 |
| 02A | J901230 | Болт | 1 |
| 02B | J222012 | Шайба | 1 |
| 03 | 3113330 | Кронштейн | 1 |
| 04 | J281025 | Болт с шайбой | 2 |
| 04A | J901025 | Болт | 1 |
| 04B | 4486055 | Шайба | 1 |
| 06 | 4254600 | Зажим | 3 |
| 07 | 4055312 | Ленточный зажим | 5 |
| 08 | 4259220 | Зажим | 1 |
| 09 | 4652003 | Жгут проводов | 1 |
| 10 | 4651294 | Выключатель | 1 |
| 12 | 4684024 | Жгут проводов | 1 |
| 13 | 4414207 | Реле | 1 |
| 14 | J460616 | Винт с шайбой | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX85USB-3-HCME и серийный номер машины. Это снижает риск заказа детали другого исполнения.
