Пилотные гидролинии (2P-BOOM) — HITACHI ZX85USB-3-HCME

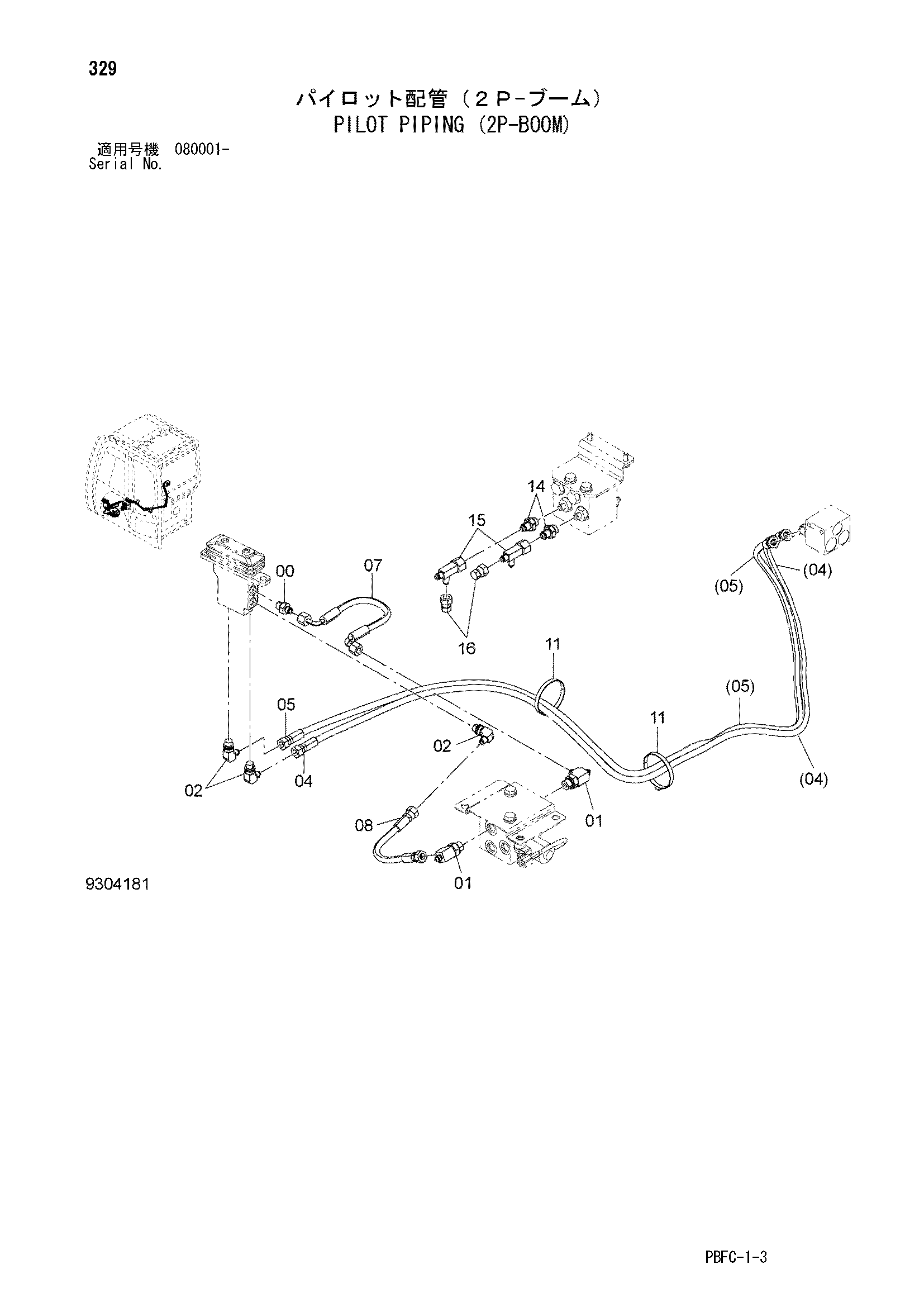

Заводская схема «Пилотные гидролинии (2P-BOOM)» для HITACHI ZX85USB-3-HCME. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | A852122 | Адаптер | 1 |
| 00A | 957366 | Уплотнительное кольцо | 1 |
| 01 | A852432 | Тройник | 2 |
| 01A | 4509180 | Уплотнительное кольцо | 1 |
| 02 | A852322 | Угловой штуцер | 3 |
| 02A | 957366 | Уплотнительное кольцо | 1 |
| 04 | 4702621 | Шланг | 1 |
| 05 | 4702620 | Шланг | 1 |
| 07 | 4627868 | Шланг | 1 |
| 08 | 4601658 | Шланг | 1 |
| 11 | 4055312 | Ленточный зажим | 2 |
| 14 | 4685917 | Клапан рестрикт. | 2 |
| 15 | 4436760 | Соединительный штуцер | 2 |
| 16 | 4650482 | Пробка унион | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX85USB-3-HCME и серийный номер машины. Это снижает риск заказа детали другого исполнения.
