Основные гидролинии (8) — HITACHI ZX85USB-3

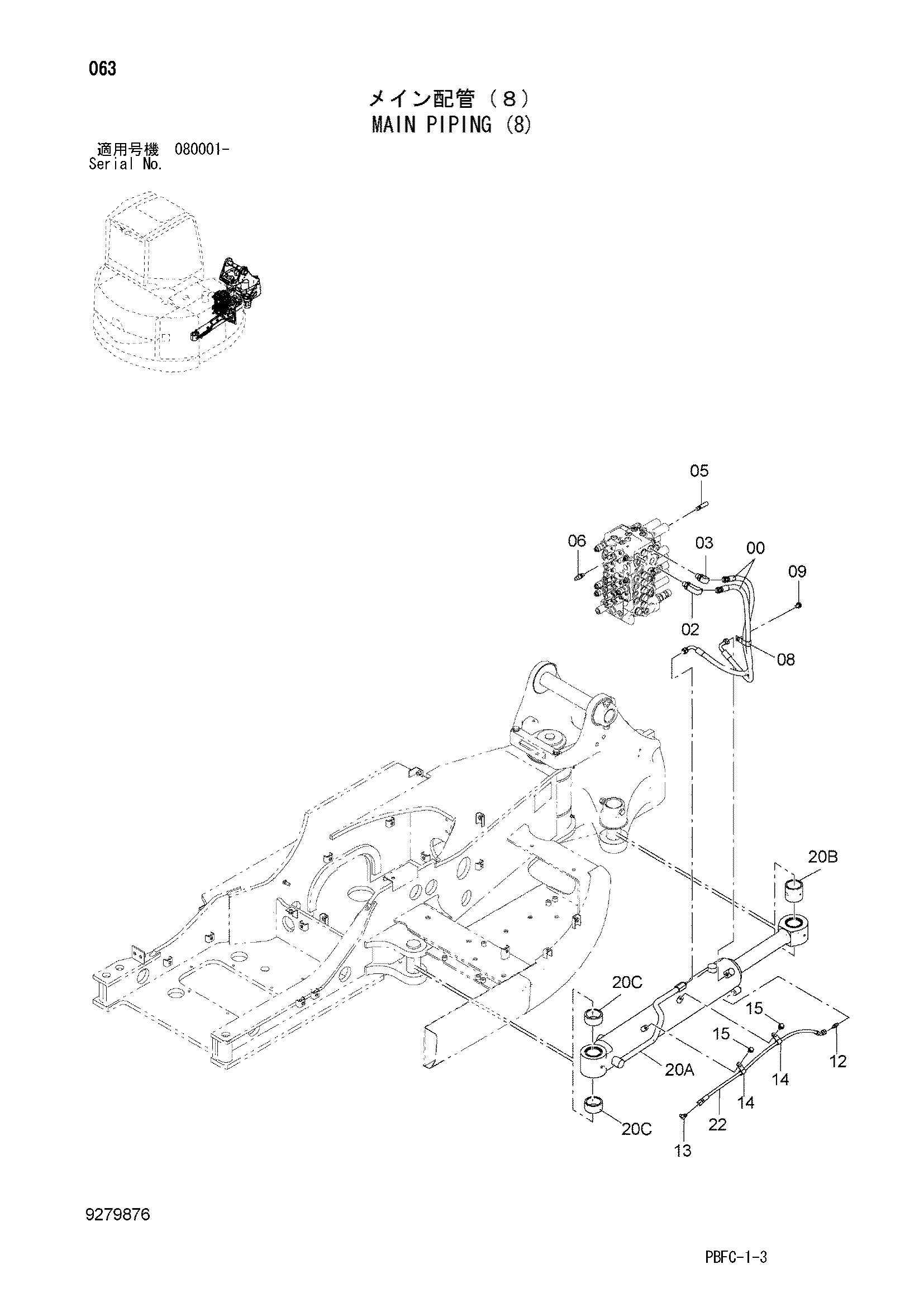

Заводская схема «Основные гидролинии (8)» для HITACHI ZX85USB-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4673392 | Шланг | 2 |
| 02 | 4277651 | Угловой штуцер | 1 |
| 02A | 4506418 | Уплотнительное кольцо | 1 |
| 03 | A852343 | Угловой штуцер | 1 |
| 03A | 4506418 | Уплотнительное кольцо | 1 |
| 05 | 4279119 | Угловой штуцер | 1 |
| 05A | 957366 | Уплотнительное кольцо | 1 |
| 06 | A852222 | Угловой штуцер | 1 |
| 06A | 957366 | Уплотнительное кольцо | 1 |
| 08 | 4190282 | Зажим | 1 |
| 09 | J271020 | Болт с шайбой | 1 |
| 09A | J901020 | Болт | 1 |
| 09B | J222010 | Шайба | 1 |
| 12 | 4298744 | Адаптер | 1 |
| 13 | 4298746 | Угловой штуцер | 1 |
| 14 | 4190261 | Зажим | 2 |
| 15 | J271020 | Болт с шайбой | 2 |
| 15A | J901020 | Болт | 1 |
| 15B | J222010 | Шайба | 1 |
| 20 | 9280680 | Гидроцилиндр. поворот | 1 |
| 20A | 4670790 | Гидроцилиндр поворот | 1 |
| 20B | 4445478 | Втулка | 1 |
| 20C | 4365897 | Втулка | 2 |
| 22 | 4262819 | Пластиковый шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX85USB-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
