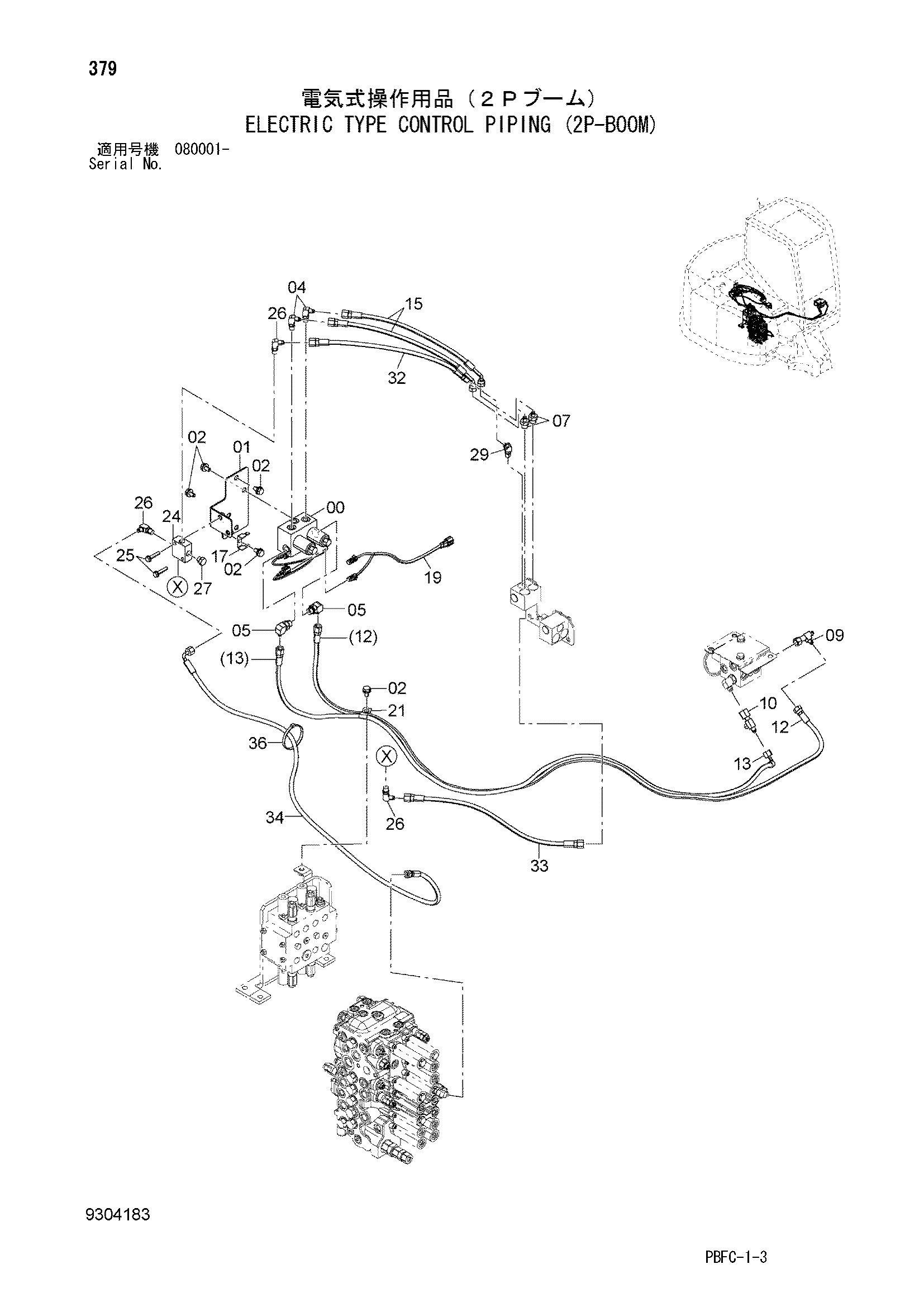

Электрический тип управление трубопроводы (2P-BOOM) — HITACHI ZX85USB-3
Заводская схема «Электрический тип управление трубопроводы (2P-BOOM)» для HITACHI ZX85USB-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4463199 | Электромагнитный клапан | 1 |
| 01 | 8117633 | Кронштейн | 1 |
| 02 | J271020 | Болт с шайбой | 6 |
| 02A | J901020 | Болт | 1 |
| 02B | J222010 | Шайба | 1 |
| 04 | A852322 | Угловой штуцер | 2 |
| 04A | 957366 | Уплотнительное кольцо | 1 |
| 05 | A852332 | Угловой штуцер | 2 |
| 05A | 4509180 | Уплотнительное кольцо | 1 |
| 07 | A852132 | Адаптер | 2 |
| 07A | 4509180 | Уплотнительное кольцо | 1 |
| 09 | 4252786 | Тройник | 1 |
| 10 | 4458842 | Соединительный штуцер | 1 |
| 12 | 4702622 | Шланг | 1 |
| 13 | 4702623 | Шланг | 1 |
| 15 | 4702624 | Шланг | 2 |
| 17 | 4602634 | Кронштейн | 1 |
| 19 | 4700640 | Жгут проводов | 1 |
| 21 | 4192018 | Зажим | 1 |
| 24 | 4411001 | Челночный клапан | 1 |
| 25 | J260840 | Болт с шайбой | 2 |
| 25A | J900840 | Болт | 1 |
| 25B | A590108 | Плоская шайба | 1 |
| 26 | A852322 | Угловой штуцер | 3 |
| 26A | 957366 | Уплотнительное кольцо | 1 |
| 27 | A885002 | Пробка | 1 |
| 27A | 957366 | Уплотнительное кольцо | 1 |
| 29 | A852222 | Угловой штуцер | 1 |
| 29A | 957366 | Уплотнительное кольцо | 1 |
| 32 | 4442331 | Шланг | 1 |
| 33 | 4702625 | Шланг | 1 |
| 34 | 4702626 | Шланг | 1 |
| 36 | 4055312 | Ленточный зажим | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX85USB-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
