Электрооборудование (E) — HITACHI ZX85USB-3

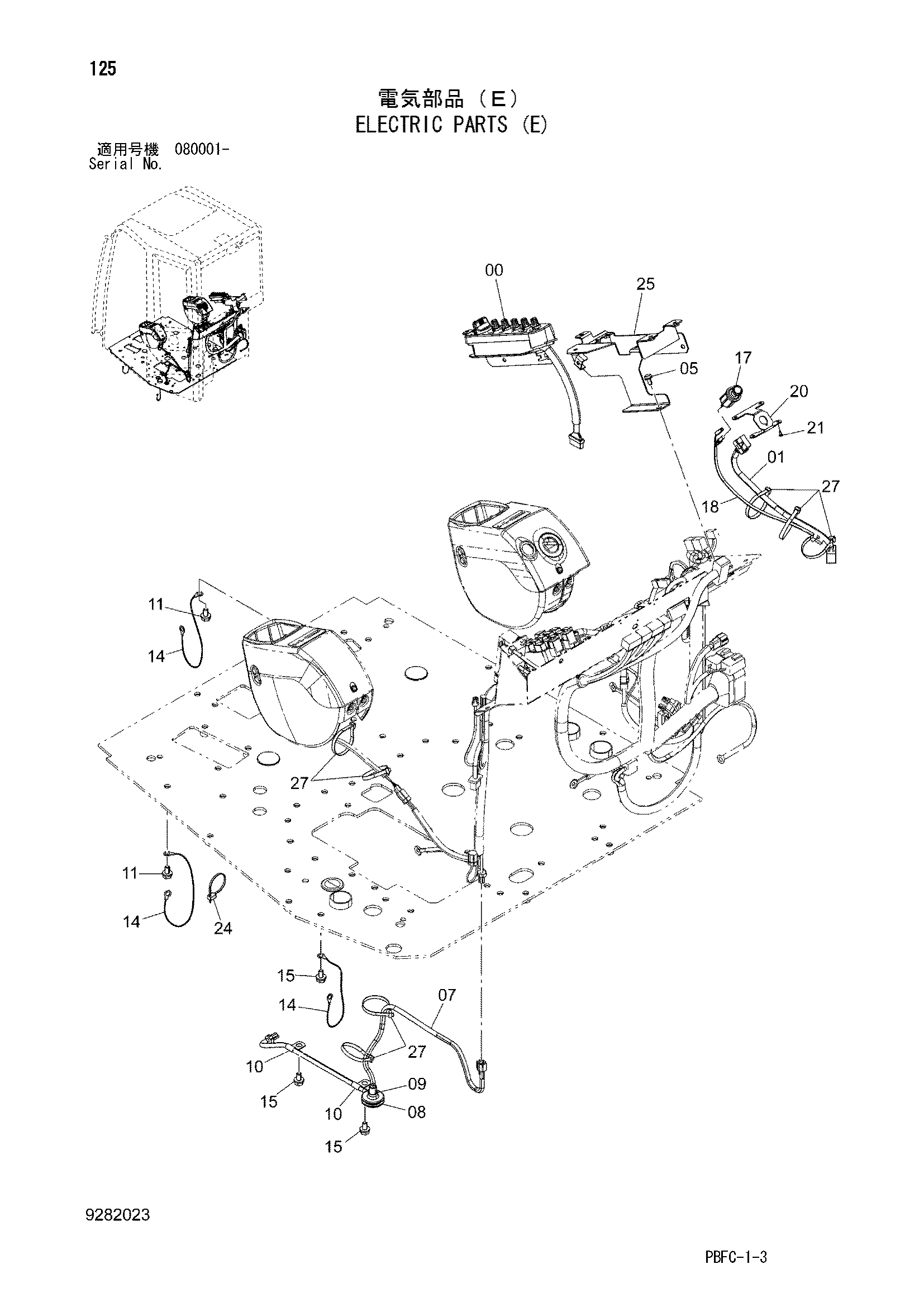

Заводская схема «Электрооборудование (E)» для HITACHI ZX85USB-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4674993 | Выключатель | 1 |
| 01 | 3111252 | Жгут проводов | 1 |
| 05 | J260816 | Болт с шайбой | 1 |
| 05A | J900816 | Болт | 1 |
| 05B | A590108 | Плоская шайба | 1 |
| 07 | 4630572 | Жгут проводов | 1 |
| 08 | 4637225 | Резиновая втулка | 1 |
| 09 | 4055311 | Ленточный зажим | 1 |
| 10 | 4190261 | Зажим | 2 |
| 11 | J271020 | Болт с шайбой | 2 |
| 11A | J901020 | Болт | 1 |
| 11B | J222010 | Шайба | 1 |
| 14 | 4464075 | Жгут проводов | 3 |
| 15 | J271020 | Болт с шайбой | 3 |
| 15A | J901020 | Болт | 1 |
| 15B | J222010 | Шайба | 1 |
| 17 | 4653906 | Лигхтер | 1 |
| 18 | 4637479 | Жгут проводов | 1 |
| 20 | 3111746 | Кронштейн | 1 |
| 21 | 4361800 | Самонарезающий винт | 4 |
| 24 | 4055312 | Ленточный зажим | 1 |
| 25 | 6026371 | Кронштейн | 1 |
| 27 | 4055312 | Ленточный зажим | 7 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX85USB-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
