Стрела освещение (правый)(с освещение крышка) — HITACHI ZX85USB-3

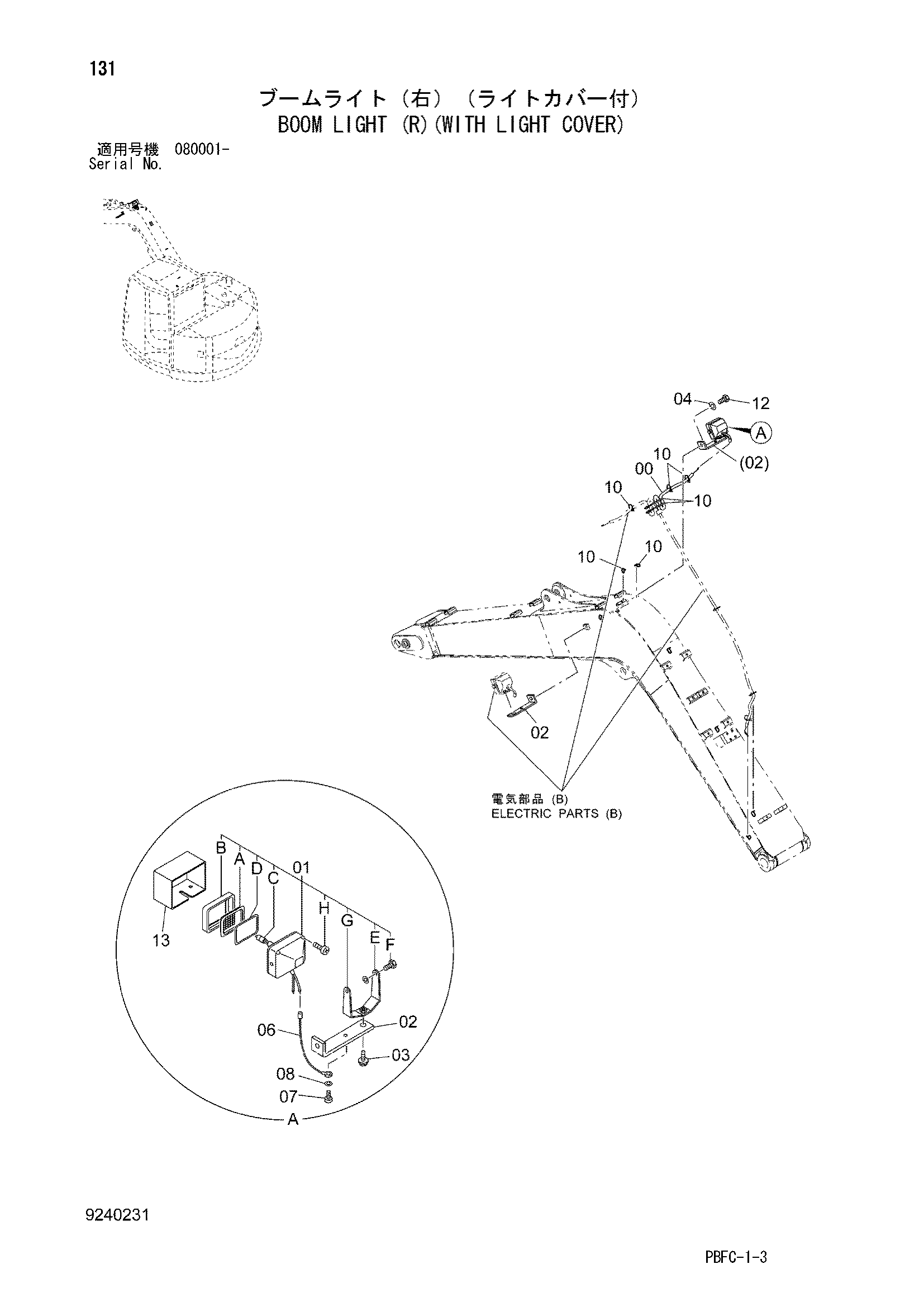

Заводская схема «Стрела освещение (правый)(с освещение крышка)» для HITACHI ZX85USB-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4344125 | Жгут проводов | 1 |
| 01 | 4389350 | Фара | 1 |
| 01A | 4285646 | Рассеиватель | 1 |
| 01B | 4285647 | Обод | 1 |
| 01C | 4285648 | Лампа | 1 |
| 01D | 4288342 | Прокладка | 1 |
| 01E | 4397146 | Стойка | 1 |
| 01F | 4397147 | Болт | 2 |
| 01G | 4397148 | Шайба | 2 |
| 01H | 4397160 | Самонарезающий винт | 4 |
| 02 | 4602796 | Кронштейн | 2 |
| 03 | J281235 | Болт с шайбой | 2 |
| 03A | J901235 | Болт | 1 |
| 03B | 4249324 | Шайба | 1 |
| 04 | A590914 | Пружинная шайба | 1 |
| 06 | 4254604 | Жгут проводов | 1 |
| 07 | M430613 | Винт | 1 |
| 08 | A590906 | Пружинная шайба | 1 |
| 10 | 4055311 | Ленточный зажим | 5 |
| 12 | J921425 | Болт | 1 |
| 13 | 8091044 | Крышка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX85USB-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
