Силовой блок (12V)(комплект) — HITACHI ZX85USB-3

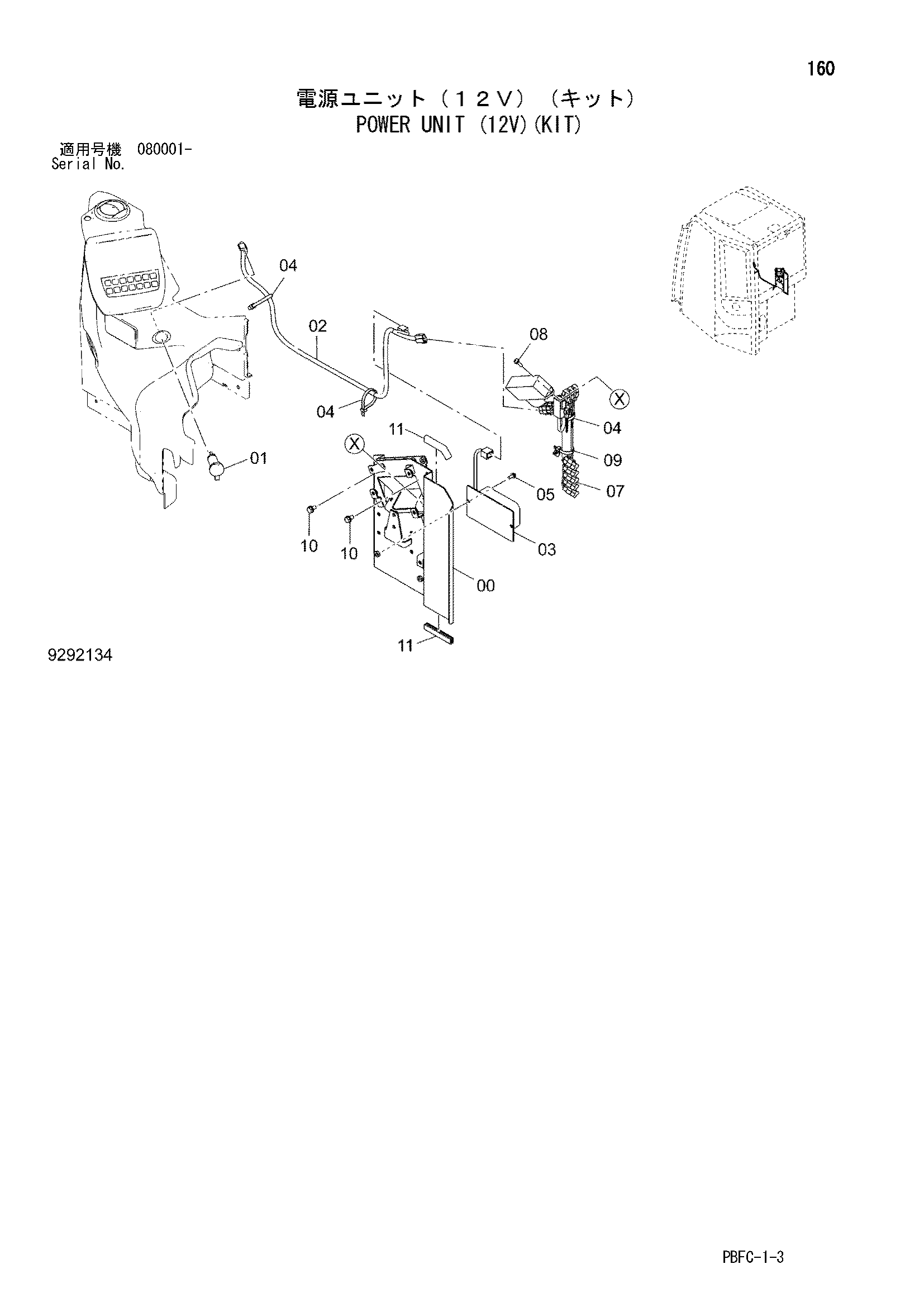

Заводская схема «Силовой блок (12V)(комплект)» для HITACHI ZX85USB-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 6026350 | Кронштейн | 1 |
| 01 | 4432965 | Разъём | 1 |
| 02 | 3113236 | Жгут проводов | 1 |
| 03 | 4450008 | Блок силовой | 1 |
| 04 | 4055312 | Ленточный зажим | 3 |
| 05 | J460616 | Винт с шайбой | 2 |
| 07 | 2053073 | Жгут проводов | 1 |
| 08 | J460620 | Винт с шайбой | 2 |
| 09 | 4055312 | Ленточный зажим | 1 |
| 10 | J260816 | Болт с шайбой | 4 |
| 10A | J900816 | Болт | 1 |
| 10B | A590108 | Плоская шайба | 1 |
| 11 | 4649377 | Резиновая прокладка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX85USB-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
