Консоль — HITACHI ZX85USB-3

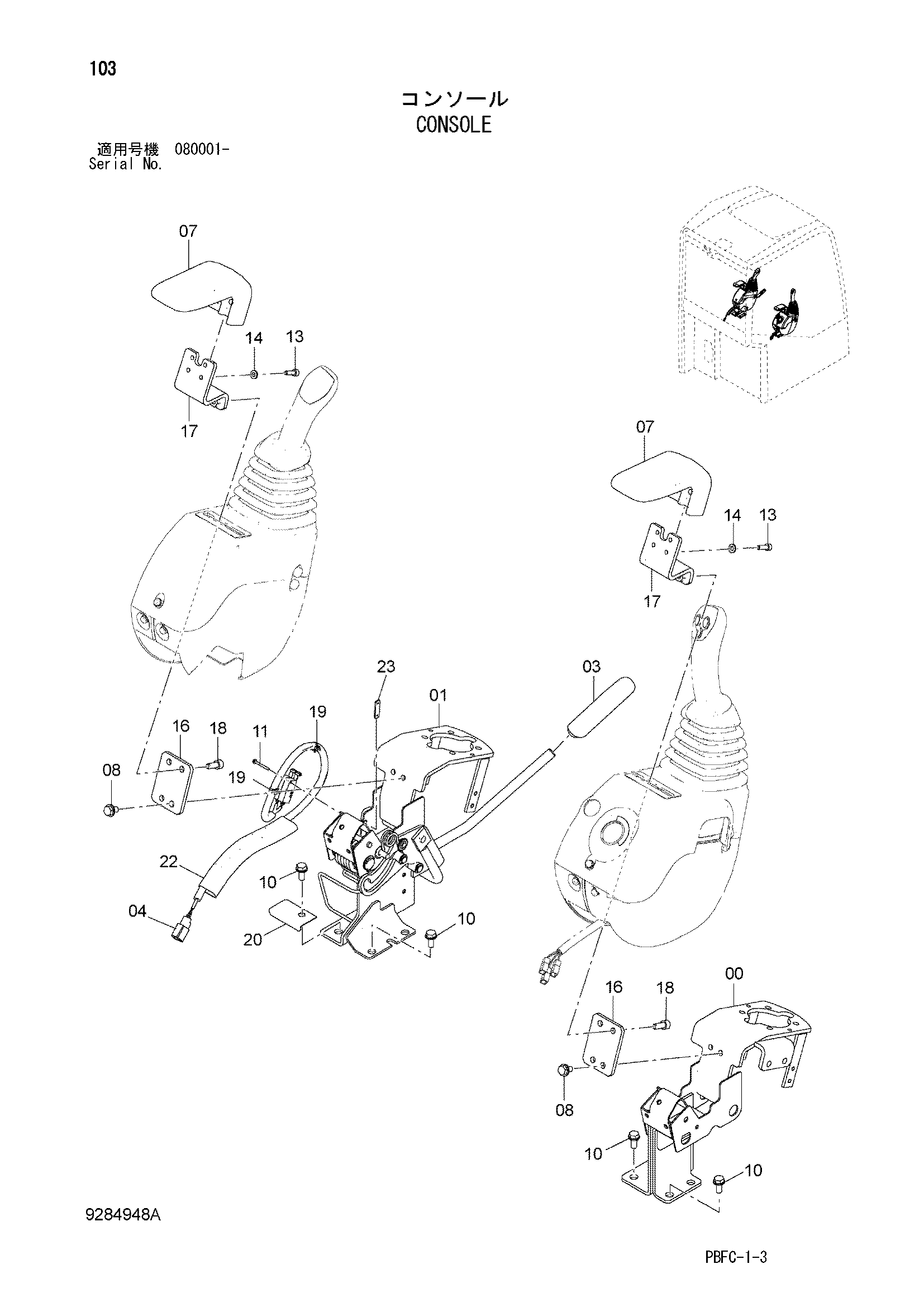

Заводская схема «Консоль» для HITACHI ZX85USB-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4678736 | Консоль | 1 |
| 01 | 4678737 | Консоль | 1 |
| 03 | 4377660 | Рукоятка | 1 |
| 04 | 4637925 | Выключатель | 1 |
| 07 | 4614467 | Опора | 2 |
| 08 | J260816 | Болт с шайбой | 4 |
| 08A | J900816 | Болт | 1 |
| 08B | A590108 | Плоская шайба | 1 |
| 10 | J260820 | Болт с шайбой | 8 |
| 10A | J900820 | Болт | 1 |
| 10B | A590108 | Плоская шайба | 1 |
| 11 | J460330 | Винт с шайбой | 2 |
| 13 | M340620 | Болт с внутренним шестигранником | 4 |
| 14 | A590106 | Плоская шайба | 4 |
| 16 | 4685411 | Пластина | 2 |
| 17 | 8113921 | Кронштейн | 2 |
| 18 | M340820 | Болт с внутренним шестигранником | 4 |
| 19 | 4300351 | Ленточный зажим | 2 |
| 20 | 4685373 | Кронштейн | 1 |
| 22 | 4482752 | Защита шланга | 1 |
| 23 | 4695970 | Пластина | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX85USB-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
