Задний камера — HITACHI ZX85USB-3

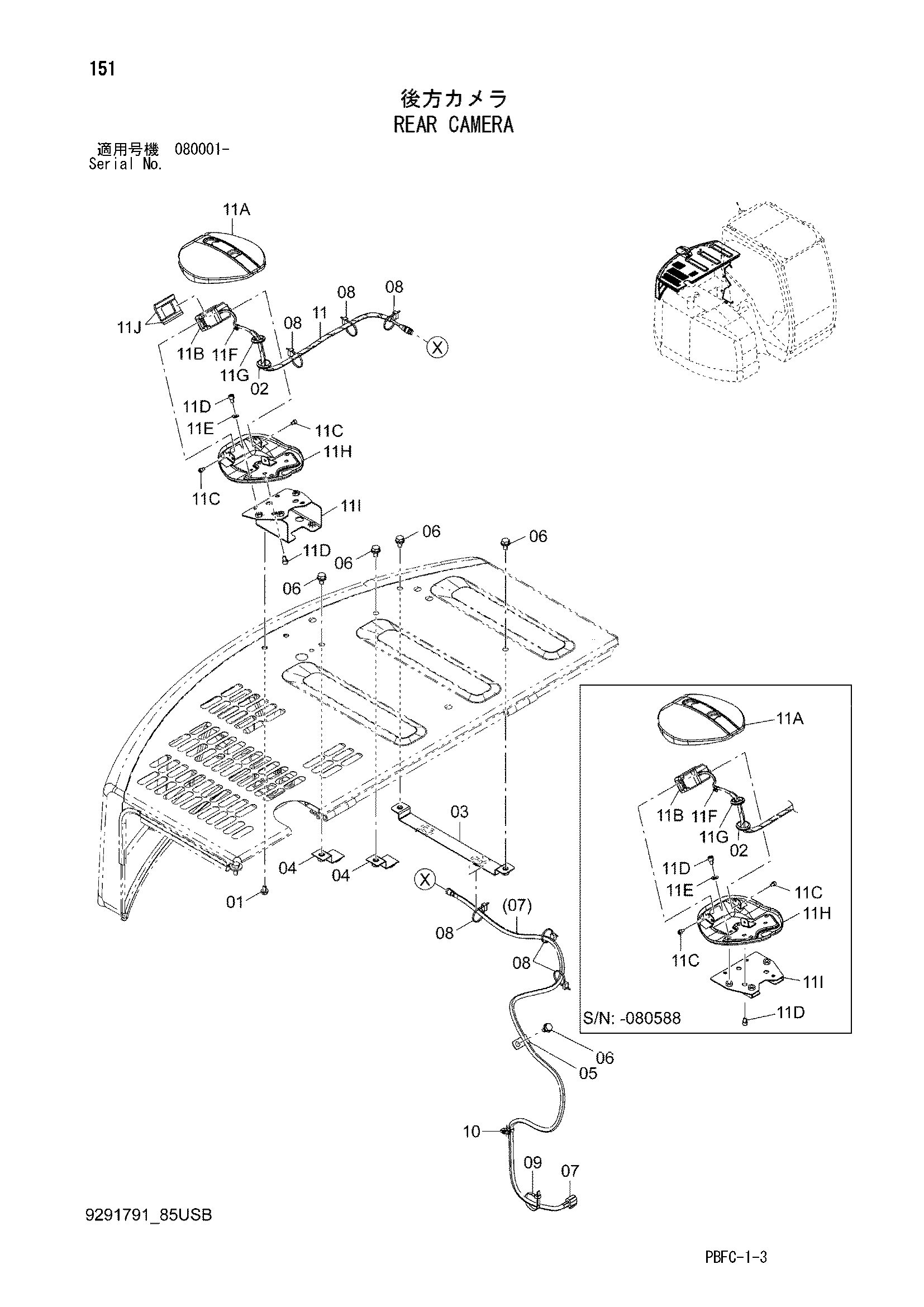

Заводская схема «Задний камера» для HITACHI ZX85USB-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | J260816 | Болт с шайбой | 3 |
| 01A | J900816 | Болт | 1 |
| 01B | A590108 | Плоская шайба | 1 |
| 02 | 4188729 | Резиновая втулка | 1 |
| 03 | 8116705 | Кронштейн | 1 |
| 04 | 9770672 | Кронштейн | 2 |
| 05 | 4190261 | Зажим | 1 |
| 06 | J271020 | Болт с шайбой | 5 |
| 06A | J901020 | Болт | 1 |
| 06B | J222010 | Шайба | 1 |
| 07 | 4673519 | Жгут проводов | 1 |
| 08 | 4055311 | Ленточный зажим | 6 |
| 09 | 4055312 | Ленточный зажим | 1 |
| 10 | 4254600 | Зажим | 1 |
| 11 | 9291792 | Камера в сборе | 1 |
| 11 | 9302773 | Камера в сборе | 1 |
| 11A | 7049034 | Крышка | 1 |
| 11B | 4642744 | Камера | 1 |
| 11C | J780610 | Болт с внутренним шестигранником | 4 |
| 11D | J780812 | Болт с внутренним шестигранником | 6 |
| 11E | A590108 | Плоская шайба | 3 |
| 11F | 4218657 | Зажим | 1 |
| 11G | 4299864 | Уплотнительная втулка | 1 |
| 11G | 4188729 | Резиновая втулка | 1 |
| 11H | 7049033 | Крышка | 1 |
| 11I | 8113825 | Кронштейн | 1 |
| 11I | 8117662 | Кронштейн | 1 |
| 11J | 4704192 | Резиновая прокладка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX85USB-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
